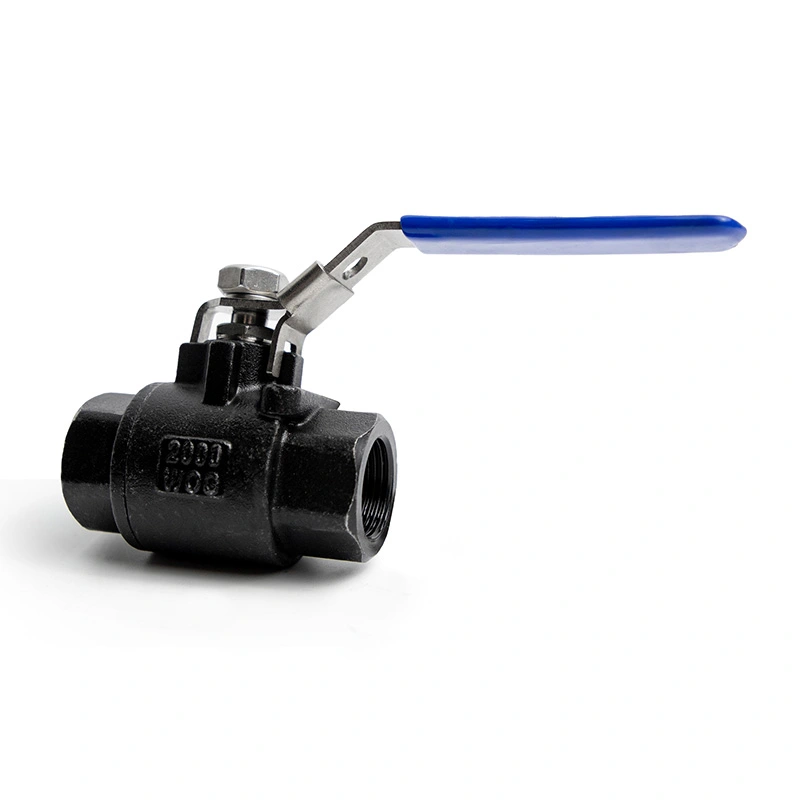

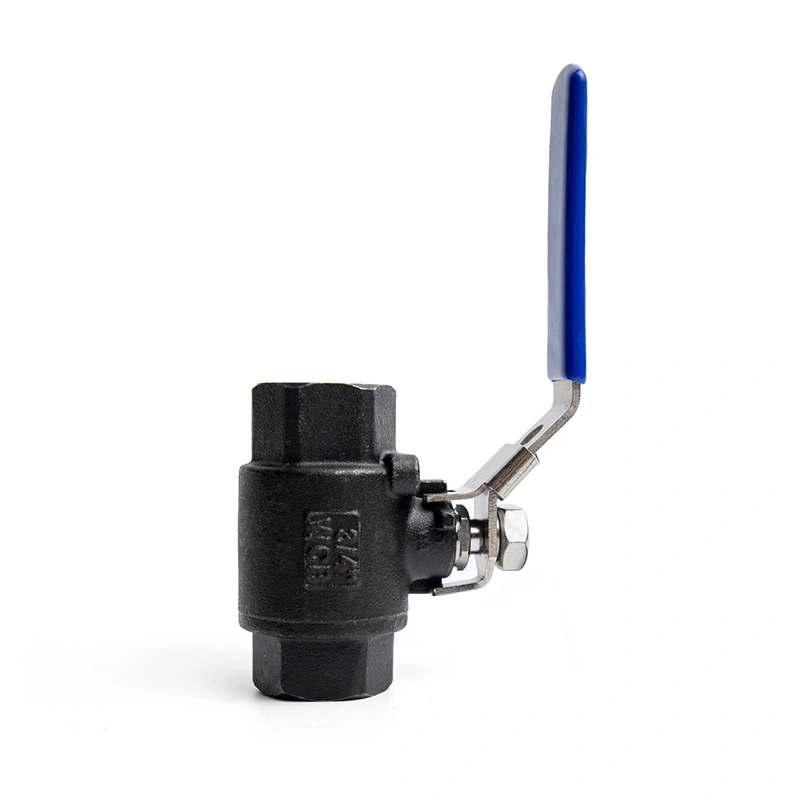

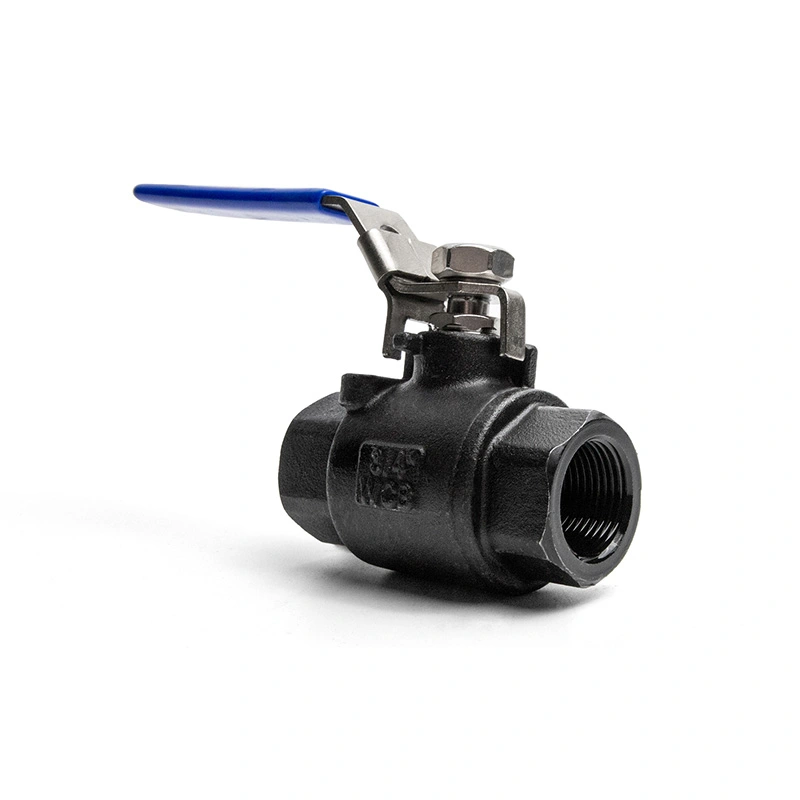

Куглични вентил од 2ком од угљеничног челика 2000ВОГ са уређајем за закључавање

Схангтаи 2ПЦ куглични вентил од угљеничног челика 2000ВОГ са уређајем за закључавање је дизајниран за поуздану контролу укључивања/искључивања у индустријски цевоводи високог притиска. Са могућношћу притиска до 1975 ПСИ, овај вентил је погодан за захтевне апликације за воду, нафту, гас, компримовани ваздух и компатибилне индустријске флуиде у условима без удара.

Дводелна структура тела чини вентил употребљивијим од многих једноделних дизајна. Када је одржавање потребно, вентил се може лакше раставити, омогућавајући замену седишта и заптивних компоненти за продужити радни век и смањити трошкове замене.

Да би се обезбедио конзистентан квалитет, вентил се проверава кроз четири фазе контроле квалитета од необрађеног тела до готов производ:

Инспекција сировог каросерије – проверава изглед, димензије и стање материјала.

Инспекција машинске обраде – проверава навоје, заптивне површине, тачност отвора и кључне димензије.

Инспекција монтаже – проверава куглицу, седишта, вретено, заптивне прстенове, ручку и уређај за закључавање.

Завршна инспекција – укључује испитивање притиска, испитивање цурења, испитивање рада, означавање и инспекцију паковања.

Овај строги процес квалитета помаже у побољшању конзистентности производа, смањењу стопе неисправности и пружању поузданије вентили за индустријске купце.

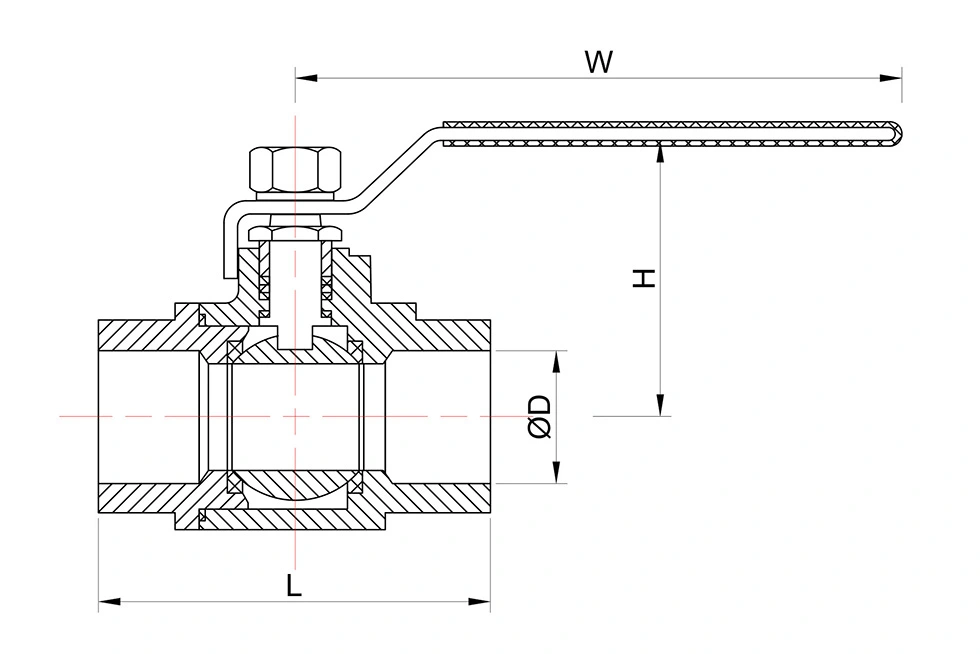

*Н: Крајеви навоја према АНСИ Б 2.1 НПТ
*Б: Навој се завршава према БС21 БСП

Принцип рада вентила

Кугласти вентил контролише проток ротирајући прецизно избушену куглу унутар тела вентила.

Отворена позиција

Када је ручка паралелна са цевоводом, рупа кроз куглу је поравната са цеви. Течност пролази вентил са малим отпором протока.

Затворена позиција

Када се ручка окрене за 90 степени, чврста страна лопте блокира пут протока. Седишта притискају лопта да створи чврсту заптивку.

Функција закључавања

Након што се вентил отвори или затвори, уређај за закључавање може осигурати положај ручке. Ово помаже у превенцији погрешан рад, неовлашћени рад или случајно померање изазвано вибрацијом.

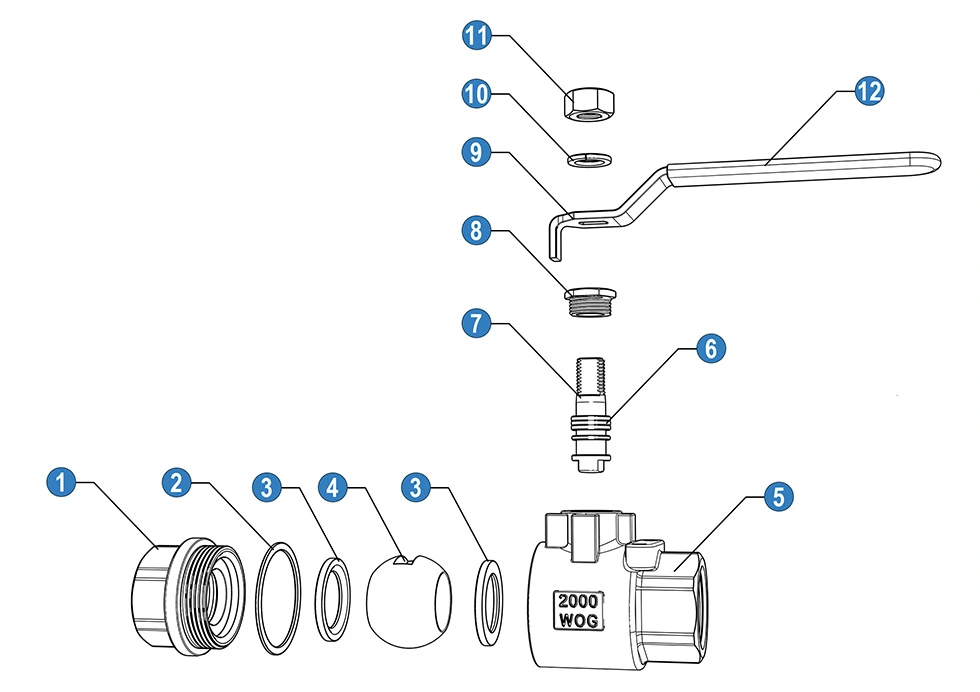

Дводелни дизајн за одржавање

Дводелно тело омогућава лакшу демонтажу у поређењу са једноделним вентилом. Седишта, заптивке и повезани делови за заптивање може се прегледати или заменити када је потребно, чиме се продужава радни век вентила.

Напомена: Кугласти вентили су углавном дизајнирани за потпуно отворен или потпуно затворен рад. Дуготрајно пригушивање се не препоручује јер може оштетити лопту и седишта.

Применљиве индустрије и разлози

Напомена о избору: Угљенични челик је јак и исплатив, али није најбољи избор за високо корозивне медије. За корозивне хемикалије или морска окружења треба размотрити опције од нерђајућег челика или специјалних материјала.
