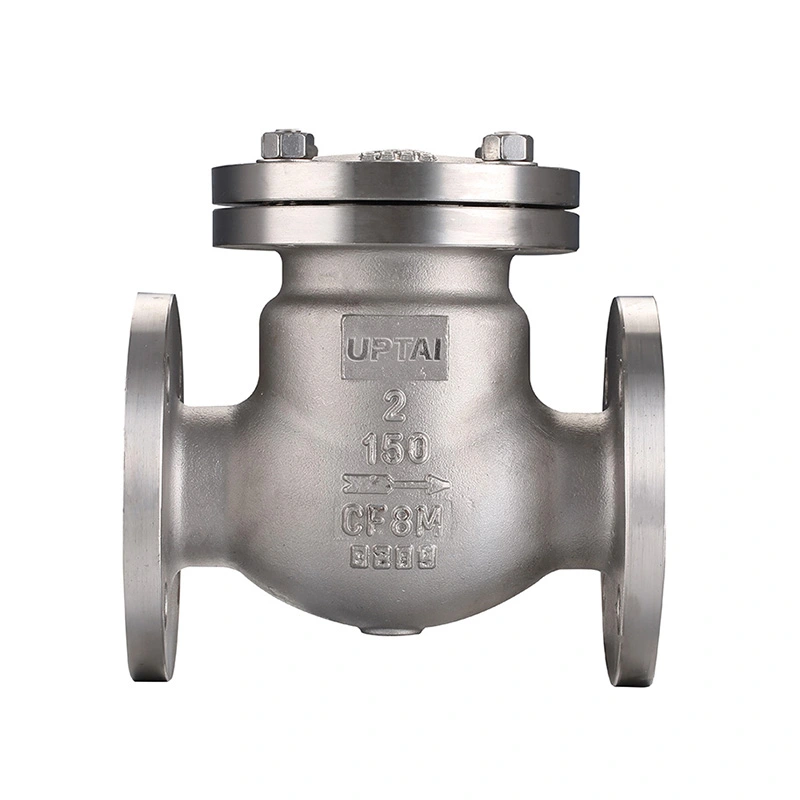

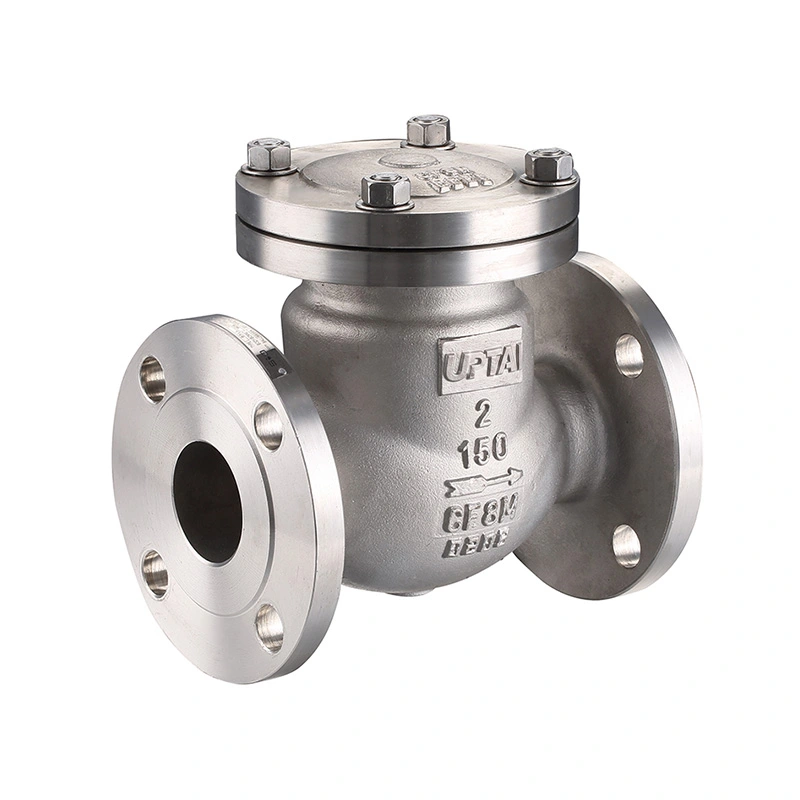

Закретни неповратни вентил АНСИ класа 150

Закретни неповратни вентил АНСИ класе 150 је неповратни вентил са зглобним диском за контролу правца протока у индустријским цевоводима. Диск се креће са током процеса и затвара се када ток падне или се обрне. За нормалан рад није потребан екстерни актуатор.

Овај вентил је доступан за компатибилну воду, пару, нафту, гас, морску воду и индустријске флуиде. Наведена конфигурација користи ЦФ8М нерђајући челик за тело и диск и Ф316 за седиште. Избор вентила треба да се заснива на стварном медијуму, притиску, температури, величини цеви и распореду инсталације.

Главне димензије

Изградња вентила

Вентил се састоји углавном од тела, зглобног диска, седишта, шарке и заптивних компоненти. Диск је монтиран унутар тела и током рада ротира око шарке. Овај распоред омогућава отварање вентила са протоком унапред и враћање ка седишту када се стање протока промени.

Хингед Дисц

Диск се помера од седишта док медијум тече кроз вентил. Када се проток унапред смањи, диск се помера назад ка затвореном положају. На кретање диска утичу брзина протока, положај уградње и унутрашња геометрија вентила.

Седиште и заптивна површина

Наведени материјал седишта је АСТМ А182 Ф316. Заптивне површине седишта и диска формирају интерфејс за затварање када се вентил затвори. Њихово стање треба проверити током одржавања ако се примети цурење или ненормално затварање.

Смер протока и инсталација

Вентил треба инсталирати у складу са смером протока означеним на телу. Пре уградње проверите стрелицу, димензије прикључка и расположиви зазор око вентила. Диск мора имати довољно простора да се креће кроз свој радни опсег без контакта са околним цевоводима или опремом.

Хоризонтална инсталација

Хоризонтална инсталација се обично користи за закретне неповратне вентиле. Вентил треба да буде постављен тако да се диск може слободно кретати и вратити у седиште када се проток унапред смањи.

Вертикална инсталација

Вертикална инсталација зависи од дизајна вентила и правца протока. Инсталација треба да омогући да се диск правилно затвори под стварним условима протока. Пре уградње треба потврдити конкретан модел и распоред цевовода.

Прикључак на цевовод

Наведена спецификација везе укључује НПТ и БСП навоје. Спојна цев или фитинг треба да користе одговарајућу спецификацију навоја. Током уградње, избегавајте прекомерну силу затезања која може оштетити тело вентила или навојни прикључак.

Карактеристике протока и притиска

Када је вентил отворен, диск се удаљава од пролаза за проток. Пад притиска кроз вентил зависи од његове величине, унутрашњег пролаза, брзине протока и особина медија. За системе са високим протоком, величину вентила треба изабрати према потребној брзини протока, а не само према величини цеви.

Наведена класа притиска је ЦЛ150, са максималним притиском од 285 ПСИ. Дозвољени радни притисак може да варира у зависности од температуре и материјала, тако да радни притисак и температуру треба проверити заједно са применљивом оценом притиска и температуре.

За испусне водове пумпе и друге системе са променљивим условима протока, одзив вентила треба узети у обзир као део целокупног дизајна цевовода. Брзе промене у протоку могу утицати на кретање диска и притисак у систему.

Водени чекић разматрања

Водени чекић се може појавити када се течност заустави или брзо промени смер. Неповратни вентил може допринети скоку притиска ако се диск затвори док се значајан проток још увек креће кроз цевовод.

Озбиљност скока притиска зависи од фактора као што су брзина протока, дужина цеви, својства флуида, карактеристике затварања вентила и рад пумпе. Тамо где је водени чекић забрињавајући, неповратни вентил и комплетан систем цевовода треба проценити заједно.

Конфигурације спорог затварања, пригушења или противтеже могу се размотрити за системе који захтевају више контролисано кретање диска. Одговарајућа структура зависи од стварних услова цевовода и захтева пројекта.

Материјали и услови услуге

Наведени материјали тела и диска су АСТМ А351 ЦФ8М (316), док је седиште АСТМ А182 Ф316. Ови материјали су погодни за многе индустријске примене где је нерђајући челик компатибилан са процесним медијумом.

Компатибилност материјала треба проверити у односу на стварни састав течности, концентрацију, температуру и притисак. Морска вода и хемијске услуге могу захтевати додатно разматрање изложености хлоридима и условима корозије.

Друге опције материјала су доступне на захтев. За специјалне примене, потребне материјале каросерије, диска и седишта треба потврдити пре производње.

Типичне апликације

Испусни цевовод пумпе:Користи се низводно од пумпи за ограничавање повратног тока када се пумпа заустави или се услови рада промене.

Третман воде:Примењује се у компатибилним водоводним и процесним линијама где је потребна аутоматска једносмерна контрола протока.

Петрохемијски цевоводи:Користи се са компатибилним уљем, гасом и процесним флуидима у оквиру специфицираних граница притиска, температуре и материјала.

Електрични и комунални системи:Погодно за одабране водоводне, комуналне и процесне линије где је потребно контролисати обрнути ток.

Системи морске воде:Конфигурације од нерђајућег челика могу се размотрити тамо где је материјал погодан за стварне услове морске воде.

Опште индустријске цеви:Користи се на опреми и процесним линијама где је потребна неповратна функција са сопственим управљањем.

Водич за одабир

За понуду и технички преглед, наведите називну величину, називни притисак, тип прикључка, оријентацију инсталације, медијум, радни притисак, температуру и захтеве материјала. Такође треба идентификовати посебне услове рада као што су морска вода, корозивни медији или водени чекић.

Тестирање и инспекција

Наведени стандард за дизајн и производњу је АСМЕ Б16.34, а АПИ 598 је наведен за тестирање и инспекцију. Применљива процедура инспекције може да покрије тело вентила, области заптивања, димензије и перформансе притиска.

Схелл Тест

Тест љуске проверава границу притиска монтираног вентила под одређеним условима испитивања. Испитни притисак и време задржавања треба да буду у складу са примењивим захтевима инспекције.

Тест цурења седишта

Тест седишта проверава да ли затворени вентил испуњава прописане критеријуме прихватљивости цурења. Услови испитивања зависе од важећег стандарда и спецификације вентила.

Завршна инспекција

Завршна инспекција може укључити проверу димензија, проверу споја, стање површине, идентификационе ознаке и радни покрет. Потребни записи о инспекцији или материјална документација могу се испоручити у складу са захтевима наруџбине.

Рад и одржавање

Пре пуштања у рад проверите оријентацију вентила, смер протока и чистоћу цевовода. Стране честице које су остале у цевоводу могу утицати на диск или заптивну површину током рада.

Током сервиса, потребно је испитати неуобичајену буку, вибрације, поновљено кретање диска или обрнути ток. Ови услови могу бити повезани са брзином протока, инсталацијом, величином вентила или променама у оперативном систему.

Пре инспекције или одржавања, изолујте и испустите притисак из цевовода. Проверите диск, механизам шарке, површину седишта и спој каросерије на хабање, наслаге или оштећења. Замените компоненте када њихово стање више не испуњава важеће захтеве за одржавање.

ФАК

П1: Шта је закретни неповратни вентил АНСИ класе 150?

Закретни неповратни вентил АНСИ класе 150 је неповратни вентил са шаркама са ознаком притиска класе 150. Користи процесни ток за отварање диска и затвара се када се проток смањи или преокрене, што га чини погодним за аутоматску превенцију обрнутог тока у компатибилним индустријским цевоводима.

П2: Да ли је за повратни вентил потребан актуатор?

Не. Диск ради аутоматски у складу са протоком и условима притиска у цевоводу. За нормалан рад неповратног вентила није потребан пнеуматски, електрични или хидраулични актуатор.

П3: Које информације су потребне када бирате повратни вентил?

Кључне информације укључују величину цеви, класу притиска, тип прикључка, правац уградње, медијум, радни притисак, температуру, захтеве материјала и све посебне захтеве у вези са корозијом, воденим ударом или инспекцијом.

П4: Може ли се конструкција од нерђајућег челика користити за морску воду?

Може се узети у обзир за одговарајуће примене у морској води, али компатибилност материјала треба проценити на основу концентрације хлорида, температуре, услова протока и других фактора корозије. Квалитету нерђајућег челика треба потврдити пре избора.

П5: Шта може изазвати обрнути ток након што је вентил инсталиран?

Могући узроци укључују погрешан правац уградње, диск који се не може слободно кретати, оштећене заптивне површине, страни материјал унутар вентила, неодговарајућу величину или услове рада изван предвиђеног опсега. Вентил и околне цеви треба прегледати након што је систем безбедно изолован.

П6: Да ли се вентил може користити за медије високе температуре?

Наведени температурни опсег је -25℃ до 150℃. Стварну употребу на повишеној температури треба проверити на основу оцене притиска и температуре и компатибилности материјала тела, диска и седишта са медијумом.

П7: Да ли су доступни други материјали?

Да. Друге конфигурације материјала доступне су на захтев. Потребан материјал треба да буде специфициран према медијуму, притиску, температури, условима корозије и применљивим захтевима пројекта.
