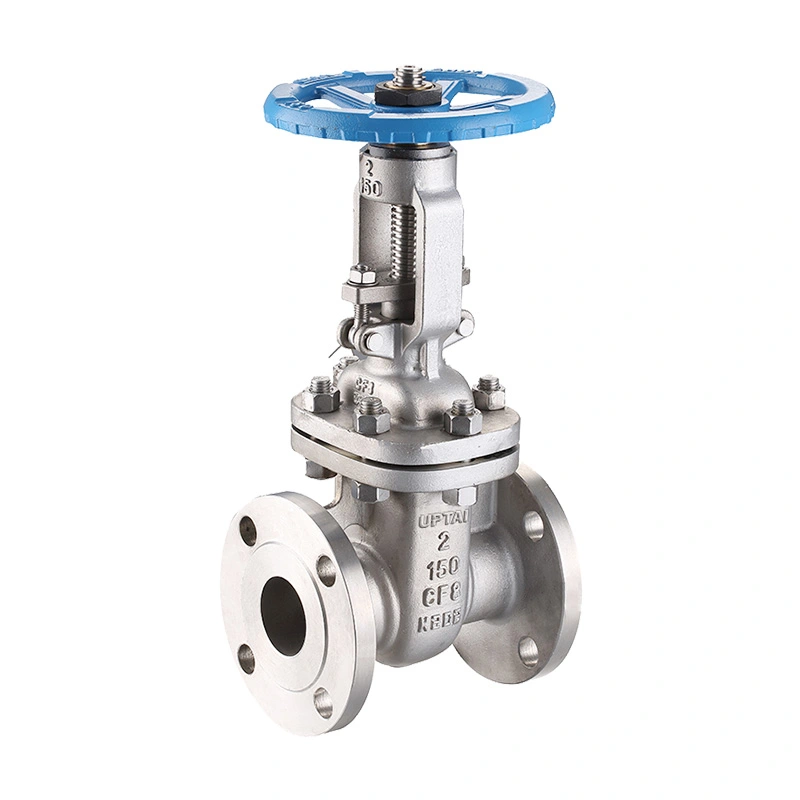

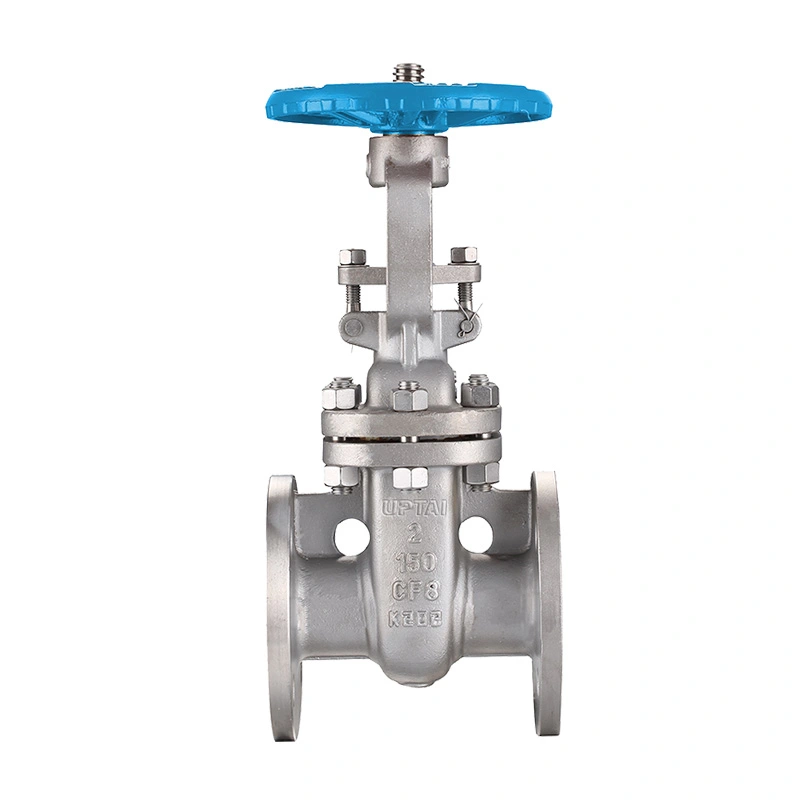

Засун од нерђајућег челика АНСИ 150ЛБ

Засун од нерђајућег челика АНСИ 150ЛБ је конфигурисан за изолацију цевовода где су потребни пут протока пуног отвора и тело вентила од нерђајућег челика. Капија се помера вертикално да би отворила или затворила пролаз, чинећи овај вентил погодним за апликације које обично захтевају потпуно отворен или потпуно затворен сервис, а не континуирано пригушивање. Наведена конфигурација покрива НПС од 2" до 48" и користи ручни точак или зупчаник у зависности од величине вентила.

Схангтаи производи индустријске вентиле у Вензхоу, Зхејианг, Кина. Производња вентила обухвата припрему материјала, машинску обраду, монтажу компоненти, испитивање притиска, инспекцију, обележавање и завршно паковање. Конфигурација производа се може потврдити према величини цевовода, класи притиска, радном медијуму, температури, захтевима материјала, стандарду за повезивање и применљивим спецификацијама пројекта.

Главне димензије

Конструкција и принцип рада засуна

Вентил користи елемент за затварање типа капије који се креће окомито на смер протока цевовода. Када је капија потпуно подигнута, пролаз за проток се отвара; када се капија спусти, пролаз се затвара. Овај праволинијски распоред се обично бира за изолацију цевовода где је важан мали губитак притиска у потпуно отвореном положају.

Засуни су углавном намењени за изолацију, а не за рутинско пригушивање. Одржавање вентила потпуно отвореним или потпуно затвореним помаже у смањењу непотребног хабања капије и површина седишта. Ако је потребна регулација протока, тип вентила и радне услове треба посебно проценити.

Тело и диск од нерђајућег челика

Наведени материјали за тело и диск су АСТМ А351 ЦФ8 / ЦФ8М. Ове врсте нерђајућег челика могу се одабрати за индустријске услуге где су отпорност на корозију и компатибилност материјала важни. Стварни материјал треба да буде усклађен са процесним медијумом, температуром, притиском и спецификацијом пројекта.

Ф304 / Ф316 Стем

Стабљика је наведена као АСТМ А182 Ф304 / Ф316. Стабљика преноси радну силу са ручног точка или зупчаника на капију. Избор материјала за стабло треба размотрити заједно са телом вентила, диском, седиштем, паковањем и процесним медијумом.

Конфигурација седишта Стеллите 6

Наведена конфигурација седишта укључује АСТМ А182 Ф304 / АСТМ А351 ЦФ8М + Стелит 6. Стелит 6 тврдо окренут се користи на применљивим површинама за седење где је потребна отпорност на хабање и поновљени контакт седења. Тачан распоред седишта треба потврдити у складу са величином вентила и нарученом конфигурацијом.

Класа 150 Притисни и прирубнички спој

Ознака класе 150 идентификује класу притиска вентила према применљивом АСМЕ систему рангирања притисак-температура. Не треба га тумачити као фиксни радни притисак од 150 ПСИ. Наведени максимални радни притисак је 285 ПСИ, док дозвољени притисак за одређени вентил зависи од материјала, величине, температуре и применљивог ранга притисак-температура.

Вентил користи РФ компатибилне крајеве са прирубницама. За НПС 2" до 24", наведени стандард за повезивање је АСМЕ Б16.5, док су НПС 26" и више специфицирани са АСМЕ Б16.47 серије А. Димензије прирубнице цевовода, класа притиска, избор заптивача, распоред вијака и стање лица треба проверити пре инсталације.

Рад вентила и избор величине

Начин рада се мења у зависности од величине вентила. Наведена конфигурација користи ручни точак за вентиле од 2" до 16" и зупчаник за 18" и веће величине. Већи вентили генерално захтевају већи радни момент, чинећи механизам зупчаника погодним за ручни рад цевоводних вентила већег пречника.

Рад ручним точком

Рад ручног точка обезбеђује директну локалну контролу за специфициране величине вентила од 2" до 16". Оператер треба да окреће ручни точак у складу са смером отварања и затварања вентила и не би требало да користи прекомерну спољну силу да би савладао абнормални отпор.

Оператер зупчаника

Вентили од 18" и више су специфицирани са зупчаницима. Мењач пружа механичку предност за отварање и затварање већих вентила и може бити користан тамо где би директно руковање ручним точком захтевало прекомерну радну силу.

Разматрање НАЦЕ услуга

Наведена конфигурација се односи на НАЦЕ МР0175 / ИСО 15156. Ови стандарди су повезани са захтевима материјала за опрему изложену специфичним окружењима која садрже водоник сулфид у производњи нафте и гаса. Применљивост НАЦЕ-а треба да буде потврђена у односу на стварно радно окружење, захтеве материјала, притисак, температуру и спецификацију пројекта, а не претпоставити само на основу модела вентила.

За примену киселих услуга, избор материјала и захтеви за тврдоћом могу бити важни. Комплетна конфигурација вентила, укључујући материјале који садрже притисак, облоге, седишта, вретено и друге влажне компоненте, стога треба да се прегледа у односу на важеће захтеве пројекта пре наручивања.

Применљиве индустрије

Нафтни и гасни системи

Користи се за изолацију цевовода у узводним, средњим, рафинерским и петрохемијским апликацијама где су одабрани материјали од нерђајућег челика и класа притиска компатибилни са условима рада.

Хемијска обрада

Погодно за изолацију компатибилних хемијских и процесних течности. Избор тела, диска, вретена, седишта и других материјала треба проверити у односу на хемијски састав, концентрацију, радну температуру и притисак.

Вода и отпадне воде

Применљиво на одабране цевоводе за дистрибуцију, третман, комуналне и процесне воде где је потребан изолациони вентил са прирубницом.

Електрични и комунални системи

Може се користити за изолацију у индустријским комуналним цевоводима, системима везаним за напајање, ХВАЦ услугама и другим компатибилним апликацијама флуида унутар специфицираних граница притиска и температуре.

Разматрање избора

Величина цевовода:Пре наручивања потврдите номиналну величину цеви и потребну величину вентила. Вентиле великог пречника такође треба проверити да ли има расположивог простора за инсталацију и рад.

Класа притиска:Потврдите да су класа 150 и наведени максимални радни притисак погодни за стварни притисак цевовода на радној температури.

Средња компатибилност:Проверите компатибилност тела од нерђајућег челика, диска, вретена, седишта, паковања и других влажних материјала са процесним медијумом.

Стандард везе:Проверите стандард прирубнице, РФ лице, распоред рупа за вијке, тип заптивке и захтеве лицем у лице у односу на цртеже цевовода.

Оперативни метод:Потврдите да ли је потребан ручни точак или зупчаник у складу са величином вентила, положајем уградње, расположивим радним простором и потребним радним моментом.

Захтеви за киселе услуге:Ако је вентил намењен за кисели гас или друге Х₂Услуга која садржи С, обезбедите применљиву НАЦЕ или спецификацију пројекта за потврду материјала и производње.

Инсталација и одржавање

Пре уградње, проверите вентил, површине прирубница, заптивне површине и заштитне поклопце да ли постоје оштећења при транспорту. Цевовод треба да буде правилно поравнат тако да се спољна оптерећења цеви не преносе непотребно

ФАК

П1: Како се засун разликује од кугличног вентила у изолацији цевовода?

Засун користи капију са линеарним кретањем за отварање или затварање цевовода, док куглични вентил користи ротирајућу куглу. Засуни се обично бирају за већу изолацију цевовода где је потребан директан проток и релативно низак отпор протока у потпуно отвореном положају.

П2: Шта треба проверити ако је вентилом тешко управљати?

Проверите да ли је цевовод правилно поравнат, да ли су вретена и радни механизам чисти и подмазани како је наведено и да ли превелики притисак или наслаге утичу на кретање капије. Ако ненормалан отпор остане, вентил треба изоловати и прегледати, а не форсирати додатним спољним полугом.

П3: Како треба чувати засун од нерђајућег челика пре уградње?

Вентил треба чувати на чистом и сувом месту са заштитним прирубницама на месту. Избегавајте излагање корозивним супстанцама, прекомерној влази, ударима и контаминацији унутрашњих заптивних површина. Велики вентили такође треба да буду на одговарајући начин подржани током складиштења и руковања.

П4: Шта може да изазове цурење након што је инсталиран засун?

Могући узроци укључују оштећене заптивне површине, неодговарајућу инсталацију заптивача, страни материјал унутар вентила, неправилан рад затварања или проблеме са поравнањем цевовода. Стварни узрок треба да се утврди кроз инспекцију и тестирање притиска након што је систем безбедно изолован.

П5: Може ли се засун од нерђајућег челика АНСИ 150ЛБ може испоручити према цртежу цевовода?

Да. Величина вентила, директне димензије, распоред прирубница, радни положај, конфигурација материјала и други захтеви за повезивање могу се прегледати у односу на цртеж цевовода пре производње. Ово је посебно корисно за резервне вентиле и пројекте са фиксним инсталационим димензијама.

П6: Да ли се вентил може користити као замена за постојећи засун?

Да, под условом да резервни вентил одговара потребној величини, класи притиска, димензији лицем у лице, прирубничком споју, спецификацији материјала, начину рада и простору за уградњу. Постојећи цртежи вентила, информације са натписне плочице или подаци о димензијама могу се користити за потврду конфигурације.

П7: Како се може одржати радни век вентила?

Управљајте вентилом у оквиру одређених граница притиска и температуре, избегавајте непотребно понављање циклуса, одржавајте вретено и радни механизам у одговарајућем стању и периодично проверавајте вентил у складу са распоредом одржавања цевовода. Свако абнормално цурење или радни отпор треба одмах испитати.

П8: Које техничке информације треба потврдити пре наручивања?

Кључне информације укључују номиналну величину, класу притиска, крајњи прикључак, димензију лицем у лице, материјале каросерије и облоге, конфигурацију седишта, начин рада, сервисни медијум, притисак, температуру, применљиве стандарде и све посебне захтеве за инспекцију или документацију.
