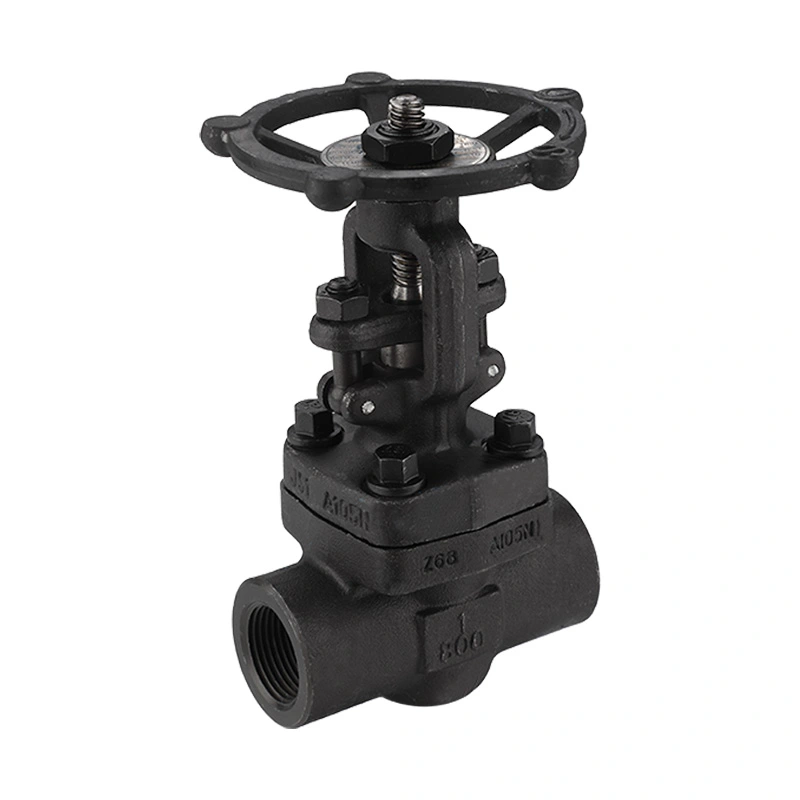

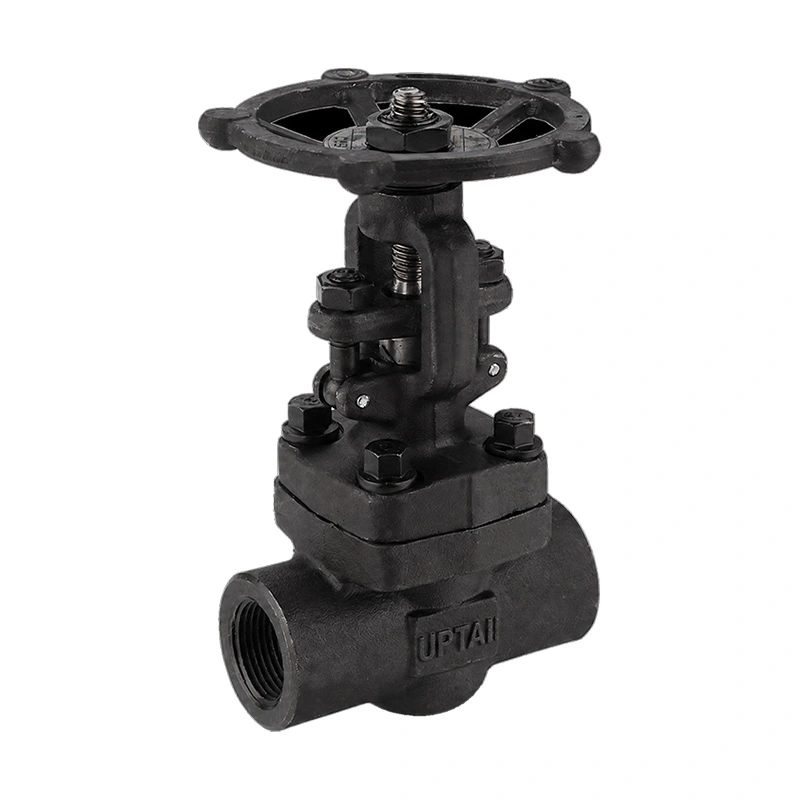

Засун од кованог угљеничног челика 800ЛБ

Засун од кованог угљеничног челика 800ЛБ је ковани засун за индустријске цевоводе малог пречника. Користи АСТМ А105Н тело, ОС&И распоред осовине, поклопац мотора и ручни точак. НПТ, БСП и спојеви за заваривање утичнице су доступни за различите конфигурације цевовода.

Схангтаи производи индустријске вентиле у Вензхоу, Зхејианг, Кина. Производни процес обухвата машинску обраду, монтажу, испитивање притиска, инспекцију, обележавање и паковање. Спецификације вентила се могу потврдити на основу захтеване величине, прикључка, медија, притиска, температуре и материјала.

Главне димензије

Изградња вентила

Тело вентила је направљено од АСТМ А105Н кованог угљеничног челика. Поклопац је причвршћен за тело, омогућавајући приступ унутрашњим деловима након што је вод изолован и под притиском.

ОС&И Стем

Дизајн спољног завртња и јарма поставља вретено изван тела вентила. Током рада може се видети кретање вретена, што такође пружа једноставну визуелну индикацију положаја вентила.

Солид Ведге

Клин се помера вертикално да затвори пролаз за проток. Засун је намењен за изолацију и нормално ради у потпуно отвореном или потпуно затвореном положају.

Материјали носача и седишта

Наведени материјал стабљике је АСТМ А182 Ф6а. Диск је доступан у АСТМ А-276 Гр. 420 са опционом Стеллите 6 чврстом конфигурацијом, док је наведени материјал седишта АСТМ А-276 Гр. 410.

Притисак и температура

Вентил има оцену ЦЛ800 са наведеним максималним радним притиском од 1975 ПСИ. Применљиви радни притисак зависи од температуре, материјала, величине и релевантне оцене притиска и температуре. Вентил треба изабрати користећи стварне услове рада, а не само класу притиска.

Наведени температурни опсег је -29ºц + 425ºц. Седиште, вретено, паковање и други унутрашњи материјали треба да се провери да ли су компатибилни када се вентил користи на повишеним температурама.

Опције за крај везе

Вентил се може испоручити са НПТ, БСП или крајевима са завареним утичницом. Прикључак треба да одговара спецификацији цевовода и начину инсталације.

НПТ

НПТ крајеви са навојем су специфицирани у складу са наведеним АСМЕ Б1.20.1 стандардом за повезивање. Пре уградње треба проверити величину навоја и компоненте које се спајају.

БСП

БСП крајеви су доступни за цевоводне системе који користе компатибилне БСП навоје. Потребну конфигурацију навоја треба потврдити приликом наручивања.

Соцкет Велд

Заварени крајеви су погодни за цевоводе са малим отвором где је потребан заварени спој. Процедуре заваривања треба да прате применљиве спецификације цеви.

Захтеви НАЦЕ

У спецификацији су наведени НАЦЕ МР0175 / ИСО 15156. За примене у киселим условима, материјале вентила и производне захтеве треба прегледати у односу на стварне услове рада и спецификацију пројекта.

Тамо где се захтева усаглашеност са НАЦЕ, пре производње треба потврдити захтеване категорије материјала, границе тврдоће, захтеве за инспекцију и документацију.

Типичне апликације

Нафта и гас:Тачке изолације малих отвора у узводним, низводним и процесним цевоводима.

Рафинација и петрохемија:Процесне линије, комуналне цеви и прикључци опреме захтевају ручну изолацију.

Производња енергије:Одабрани парни, бојлерски и комунални водови унутар наведених граница притиска и температуре.

Индустријска опрема:Компактни склопови цевовода и процесна опрема који користе навојне или заварене спојеве.

Селекционе тачке

Пре наручивања потврдите величину вентила, врсту прикључка, радни притисак, температуру, медијум и материјал. За апликације киселих услуга, наведите применљиву НАЦЕ спецификацију. За навојне везе, потврдите тип и величину навоја. За спојеве утичнице-заваре, потврдите димензије цеви и захтеве за заваривање.

Вентил је намењен за изолацију. Ако примена захтева континуирану регулацију протока, пре избора треба прегледати начин рада и тип вентила.

Инсталација и одржавање

Прегледајте вентил и крајеве прикључка пре уградње. Одржавајте унутрашње површине чистима и уклоните заштитне поклопце тек када је вентил спреман за уградњу.

Навојне спојеве треба монтирати према наведеној методи заптивања без прекомерног затезања. За верзије са завареним утичницом, поступак заваривања треба да контролише унос топлоте и да прати важеће захтеве за цевоводе.

Након уградње, покрените ручни точак и проверите комплетан ход отварања и затварања. Пре одржавања, изолујте и испустите притисак из цевовода. Инспекција треба да обухвати вретено, простор за паковање, спој на поклопцу мотора, ручни точак и заптивне површине.

Тестирање и документација

Вентил је пројектован и произведен у складу са АПИ 602, са АПИ 598 специфицираним за испитивање и инспекцију. Инспекција може укључивати проверу материјала, инспекцију димензија, испитивање кућишта, испитивање цурења седишта, провере рада и завршну инспекцију.

Подаци о материјалу, подаци о димензијама, цртежи, записи о инспекцији и документација о испитивању могу се обезбедити у складу са захтевима поруџбине.

ФАК

П1: Шта је ковани запорни вентил од угљеничног челика 800ЛБ?

Засун од кованог угљеничног челика 800ЛБ је ковани засун за цевоводе са малим отвором под високим притиском. Користи тело од кованог угљеничног челика и елемент за затварање типа капије за изолацију цевовода. Наведена конфигурација укључује ОС&И рад, поклопац са завртњима, рад ручног точка и НПТ, БСП или спојеве за заваривање утичнице.

П2: Која је разлика између ОС&И и скривеног дизајна?

У ОС&И дизајну, вретено је позиционирано изван тела вентила и видљиво се помера током рада. Дизајн скривеног вретена задржава кретање дршке унутар тела вентила. ОС&И распоред олакшава визуелну идентификацију приближне позиције вентила.

П3: Када треба изабрати везу за заваривање утичнице?

За цевне системе са малим отвором где је потребан заварени спој могу се узети у обзир крајеви са завареним утичницом. Пре избора треба потврдити величину цеви, дебљину зида, поступак заваривања и пројектни стандард цевовода.

П4: Да ли вентил захтева редовно подмазивање?

Захтеви за подмазивање зависе од дизајна вентила и радних услова. Држач и радне компоненте треба одржавати у складу са упутствима за одржавање произвођача, а неприкладна мазива не треба примењивати на заптивне компоненте.

П5: Шта може изазвати спољно цурење око стабљике?

Цурење у области стабла може бити повезано са стањем паковања, стањем површине вретена, неправилним подешавањем или хабањем компоненти. Вентил треба изоловати и испустити притисак пре прегледа или сервисирања простора за паковање.

П6: Може ли се овај вентил прилагодити другим материјалима?

Друге конфигурације материјала доступне су на захтев. Потребно тело, диск, вретено, седиште и други материјали треба да буду специфицирани у складу са медијумом, притиском, температуром, условима корозије и важећим стандардима.

П7: Које информације треба дати за понуду?

Наведите величину вентила, тип прикључка, медијум, радни притисак, температуру, количину, захтеве за материјалом, захтеве НАЦЕ ако је примењиво и све применљиве цртеже или спецификације пројекта.
