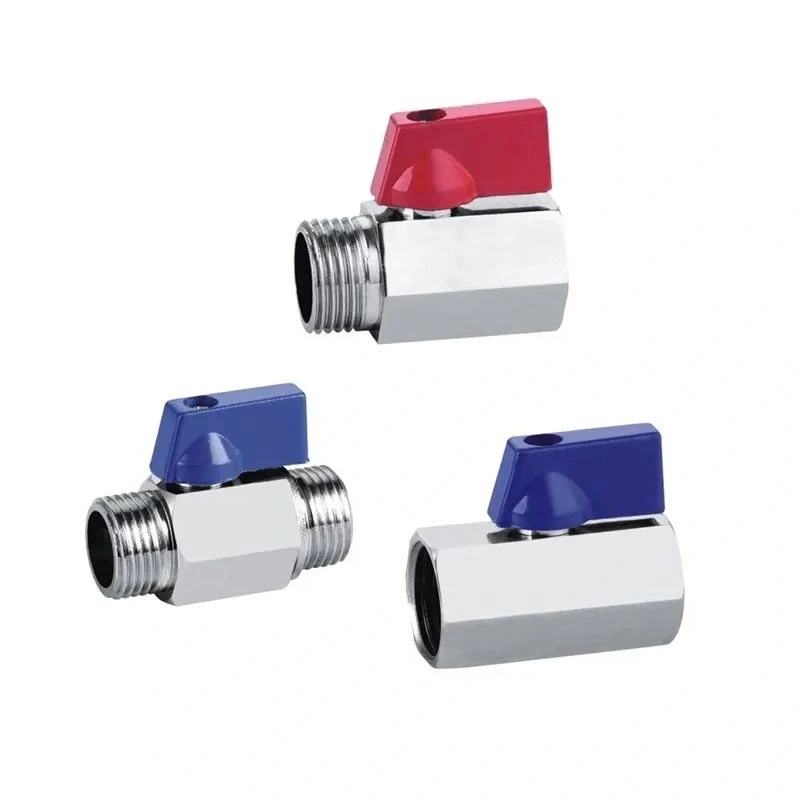

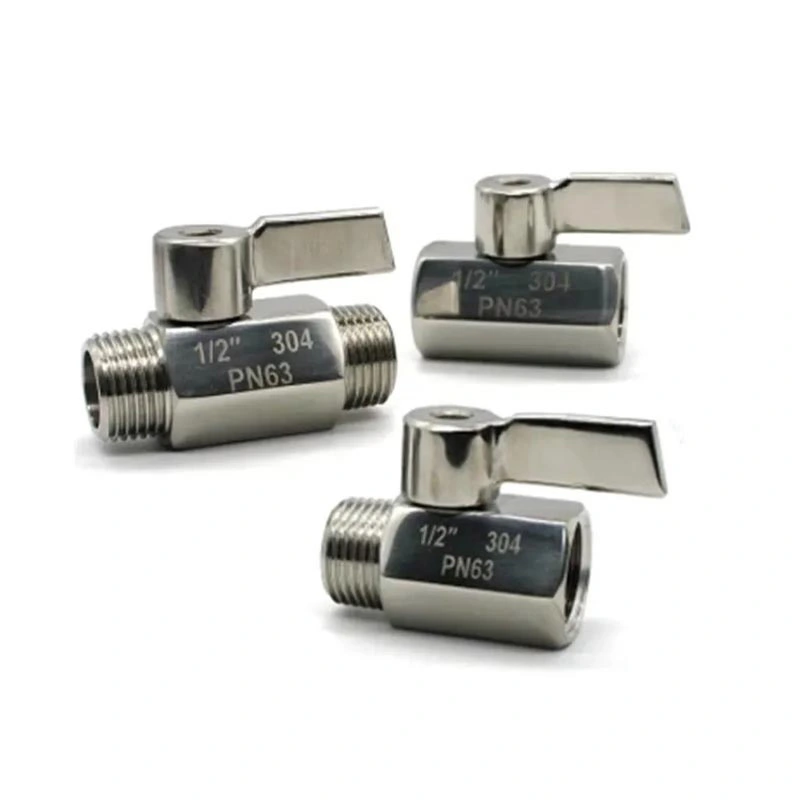

Мини куглични вентил од нерђајућег челика

Мини куглични вентил од нерђајућег челика је дизајниран за компактне цеви и опрему где је простор ограничен, али је потребан запорни вентил са четвртином окрета. Његово тело од нерђајућег челика, НПТ или БСП прикључци са навојем и компактна ручица за руковање чине га погодним за мале склопове цевовода, инструменте и опрему за руковање флуидима. Вентил се може изабрати према потребном притиску, температури, медијуму и спецификацији прикључка.

Главне димензије

Структура и карактеристике производа

Компактан рад на четвртини окрета

Вентил користи куглични механизам са четвртином окрета за укључивање/искључивање. Ротирањем ручке мења се положај лопте и отвара се или затвара пролаз за проток. Овај начин рада је погодан за апликације где вентил треба често да ради или где је потребна једноставна функција затварања.

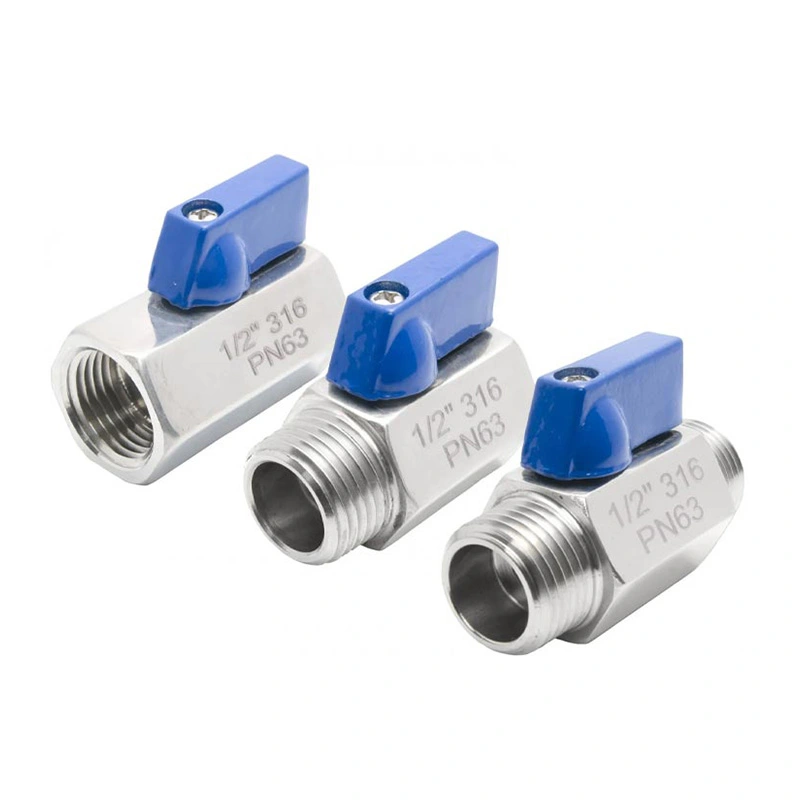

316 Конструкција од нерђајућег челика

Тело вентила је наведено као АСТМ А351 ЦФ8М (316), са АСТМ А182 Ф316 који се користи за куглицу и вретено. Ова комбинација материјала обезбеђује конструкцију од нерђајућег челика за апликације где су отпорност на корозију и компатибилност материјала важни. Стварну прикладност треба проверити у односу на процесни медијум и радне услове.

НПТ и БСП навојне везе

Вентил је доступан са НПТ и БСП навојним прикључцима за интеграцију са компатибилним цевоводима и опремом. Тип навоја треба потврдити пре наручивања јер НПТ и БСП навоји користе различите стандарде навоја и не треба их третирати као заменљиве везе.

РПТФЕ конфигурација седишта

Стандардни материјал седишта је РПТФЕ (ПТФЕ+15%фв). Избор седишта треба да узме у обзир радни медијум, радну температуру и притисак. Тамо где примена укључује агресивне хемикалије или посебне процесне течности, компатибилност материјала треба потврдити пре избора вентила.

Разматрање избора

Избор малог кугличног вентила захтева више од подударања величине цеви. Треба узети у обзир радни медијум, притисак, температуру, врсту прикључка и расположиви простор за уградњу. Пре уградње треба проверити границе притиска и температуре вентила у односу на стварне услове рада.

За инсталације са навојем, проверите да ли цевовод користи НПТ или БСП навој. За опрему са ограниченим приступом, проверите положај ручке и расположиви зазор око вентила. Седиште и материјали за заптивање такође треба да буду компатибилни са процесном течношћу како би се избегло превремено хабање компоненти.

Сценарији апликација

Мини куглични вентил од нерђајућег челика може се користити за сервис затварања у компактним системима и опреми где је потребан мањи распоред вентила. Типичне апликације укључују:

Системи водоснабдевања и одводње

Пнеуматска опрема и водови компримованог ваздуха

Инструментација и опрема за испитивање

Мале машине и опрема за аутоматизацију

Расхладни системи и јединице за филтрирање

Лабораторијске и водоводне инсталације

Лаки индустријски системи за руковање флуидима

Инсталација и одржавање

Пре уградње, проверите величину вентила, тип навоја, називни притисак, температурни опсег и компатибилност материјала. Очистите навоје цеви и уклоните стране честице које би могле утицати на спојну или заптивну површину. Користите одговарајући метод заптивања навоја за изабрани спој и избегавајте прекомерну силу затезања.

Након уградње, рукујте ручком кроз њен пуни опсег четвртине окрета и проверите да ли прикључак цури током пуштања система у рад. Током одржавања, изолујте вентил од извора притиска пре прегледа или замене унутрашњих компоненти.

Квалитет и документација

Инспекција производње може укључити проверу димензија, верификацију материјала, инспекцију монтаже и тестове притиска или заптивања у складу са применљивим захтевима производа и поруџбине. Цртежи производа и техничке спецификације могу се дати за потврду димензија и избор пројекта. Материјална документација и записи о инспекцији такође се могу уредити тамо где је то потребно.

ФАК

П1: За шта се користи мини куглични вентил од нерђајућег челика?

A Мини куглични вентил од нерђајућег челикасе углавном користи за он/офф контролу флуида у компактним цевоводима, опреми и системима инструмената. Погодан је за компатибилне воде, ваздух, уље и друге индустријске медије унутар специфицираног опсега притиска и температуре.

П2: Која је разлика између НПТ и БСП нити?

НПТ и БСП су различити стандарди навоја са различитим профилима навоја и спецификацијама. Навој вентила мора да одговара цеви за спајање или фитингу, тако да је потребан стандард навоја потребно потврдити пре наручивања.

П3: Који материјали се користе за вентил?

Стандардна конфигурација користи АСТМ А351 ЦФ8М (316) за тело, АСТМ А182 Ф316 за куглу и стабло и РПТФЕ (ПТФЕ+15%фв) за седиште. Остали материјали су доступни на захтев.

П4: Који притисак и температуру вентил може да поднесе?

Наведени максимални притисак је 285ПСИ, а температурни опсег је -25℃~150℃. Стварне дозвољене услове рада треба потврдити у складу са величином вентила, медијумом, температуром и применљивом оценом притисак-температура.

П5: Могу ли да затражим цртеж производа пре наручивања?

Да. Димензионални цртежи и техничке спецификације могу се обезбедити да би се потврдила величина вентила, тип прикључка, димензије уградње и други потребни параметри пре производње.

П6: Може ли се проверити материјал вентила?

Да. Верификација материјала и пратећа инспекцијска документација могу се организовати у складу са конфигурацијом вентила и захтевима поруџбине. Применљиви обим инспекције треба потврдити приликом наручивања.

П7: Да ли су доступни различити материјали?

Да. Друге комбинације тела, кугле, вретена, седишта и заптивног материјала могу се размотрити за специфичне услове рада, у зависности од захтеваног притиска, температуре и компатибилности медијума.
