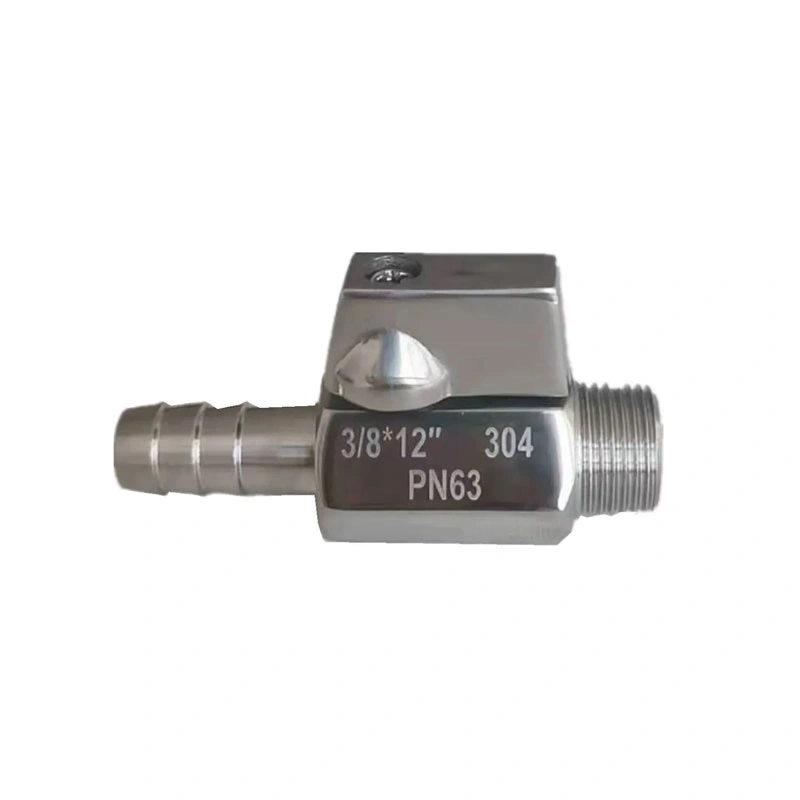

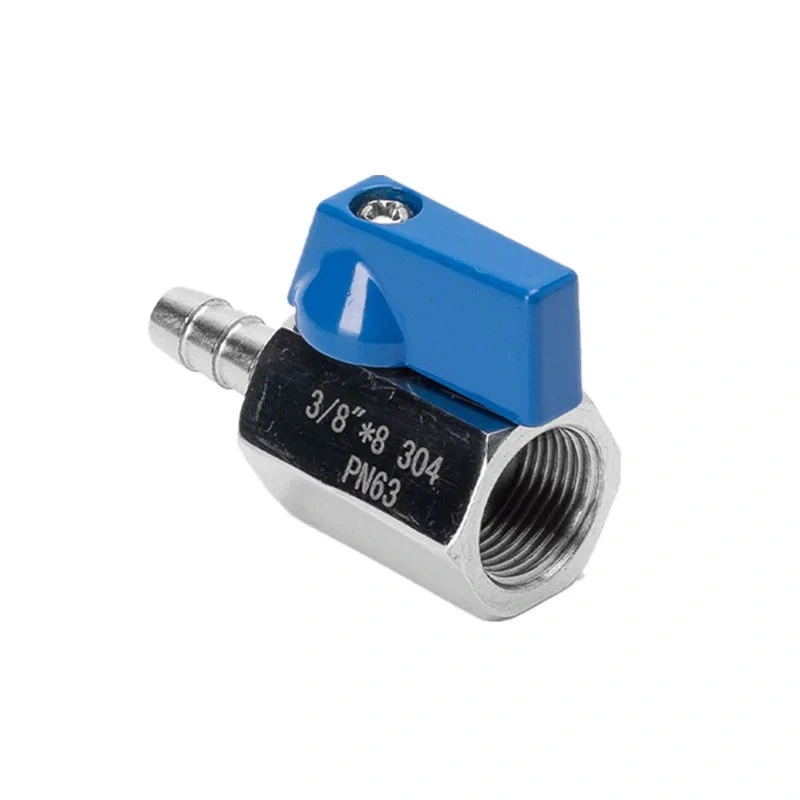

Мини куглични вентил са навојем за брадавице од нерђајућег челика

Компактни водови за течност често захтевају вентил који може да повеже цеви са навојем и флексибилна црева унутар ограниченог простора за инсталацију. Мини куглични вентил за црево са навојем од нерђајућег челика комбинује навојну брадавицу са прикључком за црево у једном склопу, пружајући згодну контролу укључивања/искључивања преко механизма за рад од четвртине обртаја. Његова компактна конфигурација је погодна за опрему и распоред цевовода где је простор ограничен.

Главне димензије

Структура и карактеристике производа

Прикључак са навојем и цревом

Вентил комбинује навојну везу са прикључком за црево у једном компактном склопу. Страна са навојем може да се повеже са компатибилним НПТ или БСП компонентама цеви, док је страна брадавице намењена за одговарајући флексибилни распоред црева и обујмица. Пре уградње треба потврдити унутрашњи пречник црева и прикључне димензије.

316 Конструкција од нерђајућег челика

Тело вентила је наведено као АСТМ А351 ЦФ8М (316), са АСТМ А182 Ф316 који се користи за куглицу и вретено. Ова конструкција од нерђајућег челика је погодна за апликације где се захтевају компатибилност материјала и отпорност на корозију. Стварна погодност зависи од радног медијума, концентрације, температуре и других услова рада.

Искључивање са четвртином окрета

Куглични механизам обезбеђује операцију отварања и затварања за четвртину окрета. Положај ручке указује на радно стање вентила, омогућавајући да се вентил користи за једноставну изолацију за укључивање/искључивање у компактним системима са флуидима. Овај вентил је намењен за услугу затварања, а не за прецизно регулисање протока.

РПТФЕ Сеат

Стандардно седиште је РПТФЕ (ПТФЕ+15%фв). Материјал седишта треба проверити у односу на процесни медијум и радну температуру пре избора. Различите комбинације материјала могу се размотрити за апликације које захтевају специфичну хемијску или температурну компатибилност.

Избор навоја и црева

НПТ и БСП су различити стандарди навоја и не треба их третирати као заменљиве. Навој вентила мора одговарати споју или споју цевовода. Када повезујете назувицу црева, изаберите црево са компатибилним унутрашњим пречником и користите одговарајућу стезаљку или метод повезивања за услове рада.

За опрему са ограниченим простором, проверите укупне димензије вентила и зазор ручке пре уградње. Црево такође треба спровести без претераног савијања, увртања или спољашњег оптерећења на споју вентила.

Сценарији апликација

Мини куглични вентил са навојним цревом од нерђајућег челика је погодан за компактне водове за течност где је потребно повезивање црева и ручно затварање. Типичне апликације укључују:

Цијеви за довод воде и одводњавање

Компримовани ваздух и пнеуматска опрема

Опрема за филтрирање, хлађење и чишћење

Прикључци пумпе и одводни отвори

Узорковање и лабораторијска опрема

Системи за наводњавање и прскање

Лака индустријска опрема за руковање течностима

Инсталација и одржавање

Пре уградње, проверите величину вентила, тип НПТ или БСП навоја, величину прикључка црева, радни притисак и температуру. Очистите спојеве и уверите се да су заптивне површине очишћене од прљавштине или страних честица. Навојне везе треба затегнути одговарајућим методом без претеране силе на тело вентила.

Након монтаже, проверите прикључак црева и навојни спој током пуштања система у рад. Управљајте ручком кроз њен пуни опсег четвртине окрета да бисте потврдили глатко кретање. Пре одржавања, изолујте вентил од извора притиска и отпустите преостали притисак из прикљученог вода.

Разматрање притиска и температуре

Наведени максимални притисак је 285ПСИ, а специфицирани температурни опсег је -25℃~150℃. Ове вредности треба узети у обзир заједно са величином вентила, радним медијумом и применљивом оценом притиска и температуре. Стварне услове рада треба потврдити пре него што се вентил угради у систем.

Техничка документација

Цртежи производа и техничке спецификације могу се дати за потврду димензија и избор пројекта. Информације о материјалу, записи о инспекцији и друга применљива документација о производу такође се могу уредити у складу са конфигурацијом вентила и захтевима поруџбине.

ФАК

П1: За шта се користи мини куглични вентил са навојним цревом од нерђајућег челика?

A Мини куглични вентил са навојем за брадавице од нерђајућег челикасе користи за ручну контролу укључивања/искључивања у компактним системима флуида који комбинују навојни прикључак цевовода са флексибилним прикључком црева. Може се користити са компатибилним водама, ваздухом, уљем и другим медијима у оквиру наведених радних граница.

П2: Да ли се вентил може повезати директно на флексибилно црево?

Страна брадавице је дизајнирана за повезивање са компатибилним цревом помоћу одговарајућег прикључка за црево и распореда стезаљки. Величина црева, унутрашњи пречник и начин повезивања треба да буду усклађени са димензијама вентила и условима рада.

П3: Да ли су доступне НПТ и БСП верзије?

Да. Наведени стандарди навоја су НПТ и БСП. Потребни тип навоја треба навести приликом наручивања тако да одговара спојној цеви, фитингу или прикључку опреме.

П4: Да ли је овај вентил погодан за системе са компримованим ваздухом?

Да, може се узети у обзир за компатибилне примене компримованог ваздуха у оквиру наведених граница притиска и температуре. Величина вентила, начин повезивања и материјали за заптивање треба проверити у односу на стварне захтеве пнеуматског система.

П5: Који материјал се користи за тело вентила?

Стандардни материјал кућишта је АСТМ А351 ЦФ8М (316). Лопта и вретена су АСТМ А182 Ф316, док је седиште РПТФЕ (ПТФЕ+15%фв). Остали материјали су доступни на захтев.

П6: Могу ли да затражим цртеж пре него што наручим?

Да. Димензионални цртежи и техничке спецификације могу се обезбедити да би се потврдила величина вентила, тип навоја, прикључак црева и инсталационе димензије пре производње.

П7: Које информације су потребне за избор вентила?

Молимо наведите потребну величину, НПТ или БСП стандард навоја, величину црева, радни медијум, притисак, температуру и захтеве за уградњу. Ове информације помажу да се потврди одговарајућа конфигурација вентила.
