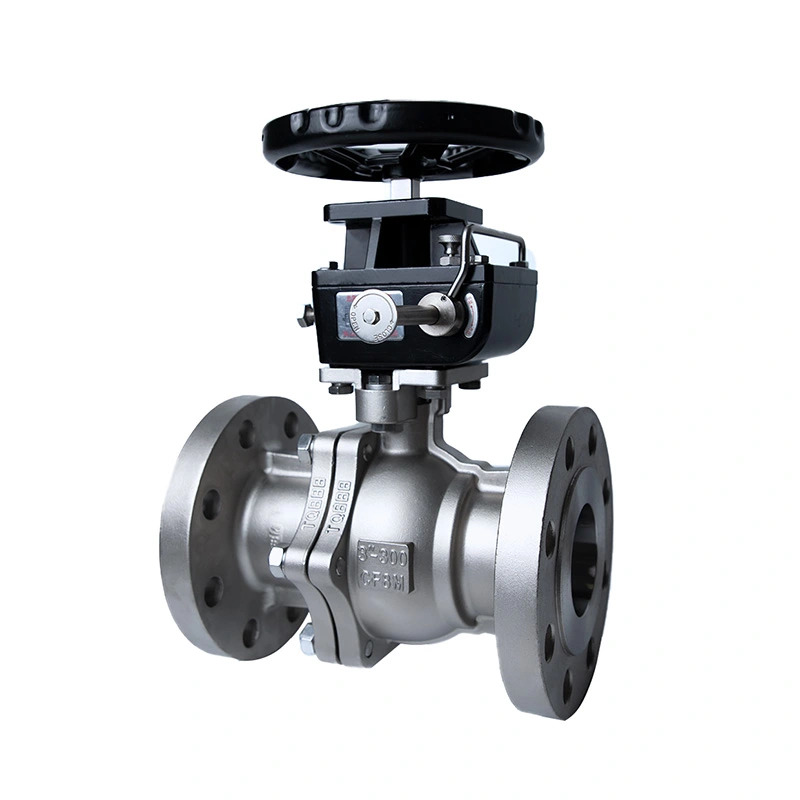

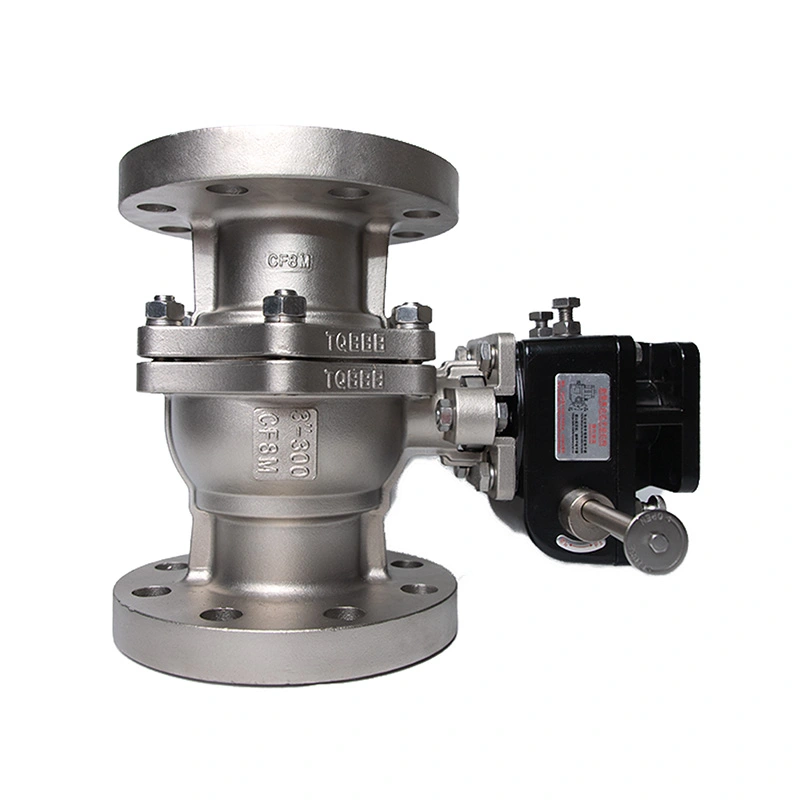

АНСИ 300ЛБ куглични вентил са прирубницом са ИСО 5211 базом за актуатор

АНСИ 300ЛБ куглични вентил са прирубницом са ИСО 5211 базом за актуатор је конфигурисан за изолацију индустријског цевовода где је потребан вентил са прирубницом класе 300 и рад спреман за погон. Његове границе притиска и унутрашње компоненте од нерђајућег челика су одређене за наведени опсег притиска и температуре, док се конфигурација вентила може ускладити са ручним, пнеуматским или електричним радом у зависности од примене.

Схангтаи производи индустријске кугласте вентиле у Вензхоуу, Зхејианг, Кина, са машинском обрадом, монтажом, испитивањем притиска, инспекцијом и завршном припремом која се обавља у складу са применљивим захтевима производа. За поруџбине пројекта, димензије вентила, конфигурације материјала, захтеви актуатора, цртежи и техничка документација могу се потврдити пре производње.

Главне димензије

Конструкција вентила и избор материјала

Вентил користи тело од нерђајућег челика са АСТМ А351 ЦФ8М (316) конструкцијом, док су кугла и вретено специфицирани као АСТМ А182 Ф316. Ови материјали обезбеђују конзистентну конфигурацију од нерђајућег челика за границу притиска и главне влажне компоненте. РПТФЕ седиште, које се састоји од ПТФЕ са 15% пунила, изабрано је за наведени радни опсег и треба га потврдити у односу на стварни процесни медијум и температуру пре наручивања.

Тело од нерђајућег челика

АСТМ А351 ЦФ8М (316) тело чини главну структуру вентила која садржи притисак. Конструкција од нерђајућег челика може се узети у обзир за индустријске медије где су компатибилност материјала и отпорност на корозију важни фактори избора.

316 Лопта и стабљика

Куглица и стабло користе АСТМ А182 Ф316 материјал према наведеној конфигурацији. Куглица обезбеђује четвртински обртни елемент за контролу протока, док вретена преноси радни момент са ручке или актуатора на лопту.

РПТФЕ Сеат

РПТФЕ седиште обезбеђује заптивни интерфејс око лопте. Избор седишта треба да се провери у односу на медијум, радну температуру, притисак и потребне услове рада јер компатибилност седишта вентила може да варира између различитих процесних флуида.

Конфигурација кугличног вентила са прирубницом класе 300

Конфигурација класе 300 је намењена за системе цевовода који захтевају вишу класу притиска од класе 150. Наведени максимални притисак је 740ПСИ, али дозвољени радни притисак не треба да се одређује само из номиналне класе. Стварна способност притиска зависи од величине вентила, материјала, температуре и применљиве оцене притиска и температуре.

РФ крајеви са прирубницама обезбеђују вијчану везу са одговарајућим прирубницама цевовода. Током избора, номинална величина цеви, димензије прирубнице, класа притиска, тип фасаде, распоред заптивача, спецификација вијака и расположиви простор за инсталацију треба да се провере у односу на систем цевовода.

ИСО 5211 Монтажа актуатора

АНСИ 300ЛБ куглични вентил са прирубницом са ИСО 5211 базом за актуатор може се конфигурисати за аутоматизован рад преко свог ИСО 5211 интерфејса за монтажу. Погон треба изабрати према радном моменту вентила и стварним условима рада, а не само према величини вентила.

Пнеуматски и електрични актуатори се могу узети у обзир за аутоматизовану контролу укључивања/искључивања. У зависности од контролног система, могу бити потребне додатне компоненте као што су електромагнетни вентили, крајњи прекидачи, уређаји за повратну информацију о положају или позиционери. Доступни интерфејс за монтажу, обртни момент актуатора, угао ротације, напајање или довод ваздуха и контролни сигнал треба да буду потврђени пре монтаже.

Ручни рад

Ручни рад се може користити тамо где се вентилом управља локално и није потребна аутоматска контрола. Начин рада треба изабрати према величини вентила, положају уградње, радној фреквенцији и потребном радном моменту.

Пнеуматиц Ацтуатион

Пнеуматско активирање је погодно за системе где је доступан компримовани ваздух и где је потребан брзи рад у четвртини обртаја. Обртни моменат актуатора треба да укључи одговарајући додатак за радне услове вентила и трење седишта.

Елецтриц Ацтуатион

Електрично активирање се може користити када вентил треба да се интегрише у електрични контролни систем. Напон, радни циклус, обртни момент, ограничења кретања, захтеви за повратне информације и услови околине треба да буду потврђени током избора актуатора.

Производни процес

1. Техничка потврда

Пре производње, прегледају се потребна величина вентила, класа 300, материјали тела и облоге, радни медијум, температура, конфигурација седишта, димензије прикључка, начин рада и захтеви за актуаторе. Цртежи и техничке спецификације могу се проверити када је вентил део већег пројекта цевовода или аутоматизације.

2. Припрема материјала и инспекција

Улазни материјали и купљене компоненте се проверавају у складу са важећим захтевима производње и инспекције. Идентификација материјала, димензије, стање површине и пратећа документација материјала могу се прегледати за наруџбе које захтевају следљивост.

3. ЦНЦ обрада

ЦНЦ обрада се користи за интерфејсе тела вентила, површине прирубница, компоненте кугле и вретена, области заптивања, рупе за вијке и друге прецизне карактеристике. Контрола димензија је важна за одржавање правилног поравнања између тела вентила, цевовода и радних компоненти.

4. Припрема компоненте

Куглице вентила, заптивне површине, вретена, седишта, паковање, заптивке, причвршћивачи и друге компоненте припремају се пре монтаже. Захтеви за завршну обраду и чишћење зависе од материјала и предвиђене примене.

5. Монтажа и инспекција у процесу

Унутрашње компоненте се склапају према наведеној конфигурацији. Провере могу укључити поравнање вретена, померање кугле, инсталацију заптивне компоненте, димензије прирубнице, склоп тела и димензије интерфејса за монтажу актуатора.

6. Тестирање притиска и функционалности

Готови вентили се подвргавају одговарајућим тестовима притиска у кућишту и пропусности седишта. Радна функција, услови у вези са обртним моментом, изглед, обележавање и друге специфициране ставке за инспекцију се такође проверавају пре пуштања у погон.

7. Завршна инспекција и паковање

Завршна инспекција обухвата идентификацију производа, потребну документацију, стање вентила, заштитне поклопце, прибор и паковање. Површине прирубница и друге отворене прикључне површине треба да буду заштићене током транспорта како би се смањио ризик од оштећења приликом руковања.

Типичне апликације

Цевоводи за третман воде и комуналне услуге

Користи се за изолацију у опреми за пречишћавање воде, комуналним цевоводима, пумпним системима и сродним апликацијама за индустријску воду када су одабрани материјали компатибилни са сервисним медијумом.

Нафтни и гасни системи

Применљиво на изолацију цевовода и прикључке опреме у системима за нафту и гас где класа притиска, спецификација материјала, конфигурација седишта и применљиви стандарди испуњавају захтеве пројекта.

Хемијска обрада

Може се специфицирати за компатибилне хемијске процесне медије. Избор материјала треба да узме у обзир хемијски састав, концентрацију, температуру, притисак и потенцијалне ефекте на тело, лопту, држач и седиште.

Енергетски и индустријски процесни системи

Прирубнички прикључак и конфигурација класе 300 чине овај вентил погодним за одабране индустријске процесе, комуналне и електроенергетске цевоводе где су потребни вијчани спојеви цевовода и изолација од четвртине окрета.

Разматрања о избору и инсталацији

Избор вентила треба почети са стварним радним условима, а не само са номиналном величином цеви. Пре наручивања треба потврдити следеће информације:

средњи:Идентификујте течност и проверите њену компатибилност са материјалима за тело, куглу, вретену, седиште, паковање и заптивке.

Притисак и температура:Потврдите нормалан и максимални радни притисак, температурни опсег, флуктуације притиска и применљиве оцене притиска и температуре.

Прирубнички прикључак:Ускладите величину прирубнице вентила, класу 300, РФ лице, распоред рупа за вијке, тип заптивке и димензије прирубнице цевовода.

Конфигурација тока и порта:Потврдите да ли је потребна конструкција са пуним или смањеним прикључком на основу капацитета протока, пада притиска и захтева за цевоводе.

актуатор:За аутоматизоване вентиле, обезбедите потребан радни обртни момент, тип актуатора, напајање или ваздух, контролни сигнал и захтеве повратне информације.

Инсталација:Прирубнице цевовода треба да буду правилно поравнате пре завртња. Вентил не би требало да буде присилно постављен у положај да би се компензовало неусклађеност цеви, а вентил треба да остане унутар својих специфицираних граница притиска и температуре током рада.

Тестирање и документација

Инспекција вентила може укључивати испитивање притиска у кућишту, испитивање цурења седишта, проверу димензија, провере рада, визуелну инспекцију и верификацију обележавања у складу са применљивим захтевима наруџбине. АПИ 598 је специфициран за испитивање и инспекцију овог вентила.

Техничка документација се може обезбедити према конфигурацији производа и захтевима пројекта. Доступни документи могу укључивати техничке листове производа, цртеже са димензијама, информације о материјалу, записе о инспекцијама и применљиву документацију о испитивању.

ФАК

П1: За шта се користи АНСИ 300ЛБ куглични вентил са прирубницом са ИСО 5211 базом за актуатор?

АНСИ 300ЛБ куглични вентил са прирубницом са ИСО 5211 базом за актуатор се користи за изолацију индустријског цевовода и аутоматизовану контролу течности за укључивање/искључивање. Погодан је за компатибилне апликације за воду, нафту, гас, хемијске, комуналне и индустријске процесе у оквиру специфицираних граница притиска, температуре и материјала.

П2: Да ли класа 300 значи да вентил увек може да ради на 300 пси?

Не. Класа 300 је ознака класе притиска, а не фиксна вредност притиска у пси. Дозвољени радни притисак варира у зависности од материјала вентила, величине, радне температуре и применљиве оцене притиска и температуре.

П3: Како треба изабрати актуатор?

Погон треба изабрати у складу са потребним радним моментом вентила, условима рада, радном фреквенцијом и захтевима управљања. За пнеуматско или електрично активирање, интерфејс за монтажу и спецификације актуатора такође треба проверити пре монтаже.

П4: Који материјал седишта се испоручује са овим вентилом?

Наведена конфигурација користи РПТФЕ (ПТФЕ+15%фв) као материјал седишта. Друге конфигурације седишта или заптивања могу се размотрити када различити медијуми или температурни услови захтевају другачији материјал.

П5: Да ли се вентил може испоручити са пнеуматским или електричним актуатором?

Да. Вентил се може конфигурисати за ручни рад или се испоручити са компатибилним пнеуматским или електричним активирањем. Избор актуатора треба потврдити у складу са величином вентила, радним обртним моментом, методом управљања и захтевима уградње.

П6: Које информације треба навести када тражите понуду?

Корисне информације обухватају величину вентила, класу притиска, медијум, радни притисак, температуру, материјал тела, материјал седишта, захтеве за прирубницу, начин рада, спецификације актуатора, количину и све потребне цртеже или техничке стандарде.

П7: Могу ли се дати технички цртежи и материјална документација?

Да. Цртежи производа, информације о димензијама, детаљи о материјалу, записи о инспекцији и друга применљива техничка документација могу се обезбедити у складу са конфигурацијом вентила и захтевима пројекта.
