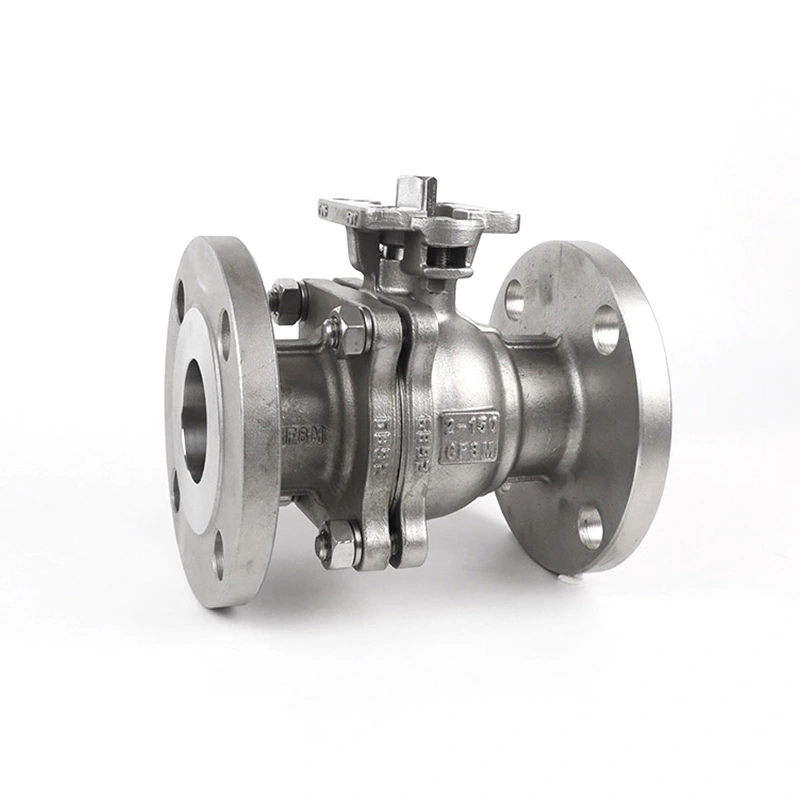

АНСИ класа 150 куглични вентил са прирубницом са ИСО 5211 базом за актуатор

За аутоматизовану изолацију цевовода, конфигурација вентила треба да одговара стандарду цевовода, класи притиска, димензијама прикључка и интерфејсу актуатора. Куглични вентил са прирубницом АНСИ класе 150 са ИСО 5211 базом за актуатор комбинује прирубничку везу класе 150 са ИСО 5211 интерфејсом за монтажу, омогућавајући вентилу да се конфигурише за ручни рад или делимично окретно пнеуматско и електрично активирање. Стварну комбинацију вентила и актуатора треба изабрати у складу са потребним обртним моментом, радним условима и конфигурацијом цевовода.

Схангтаи производи индустријске кугласте вентиле у Вензхоу, Зхејианг, Кина. Производња обухвата машинску обраду, монтажу и испитивање под притиском, са захтевима за материјал и димензије провереним у складу са важећом спецификацијом производа. Цртежи, захтеви за материјалом и информације о актуатору могу се прегледати када је потребна одређена конфигурација вентила.

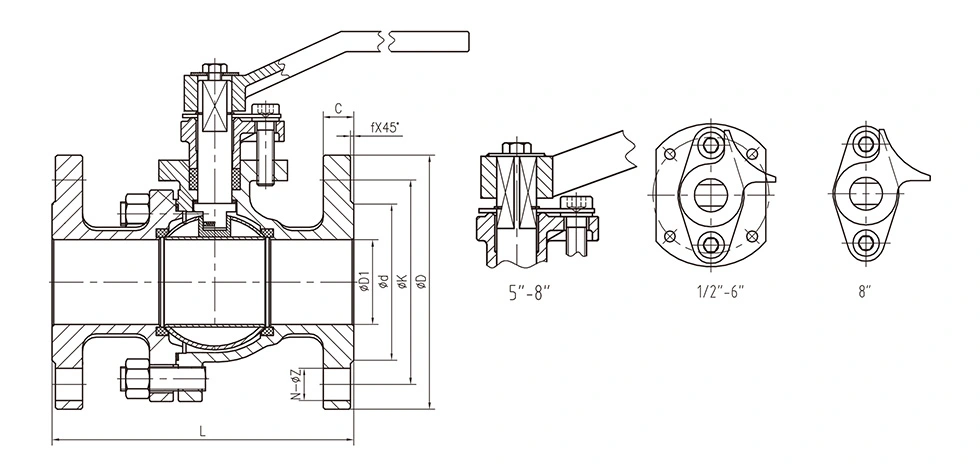

Главне димензије

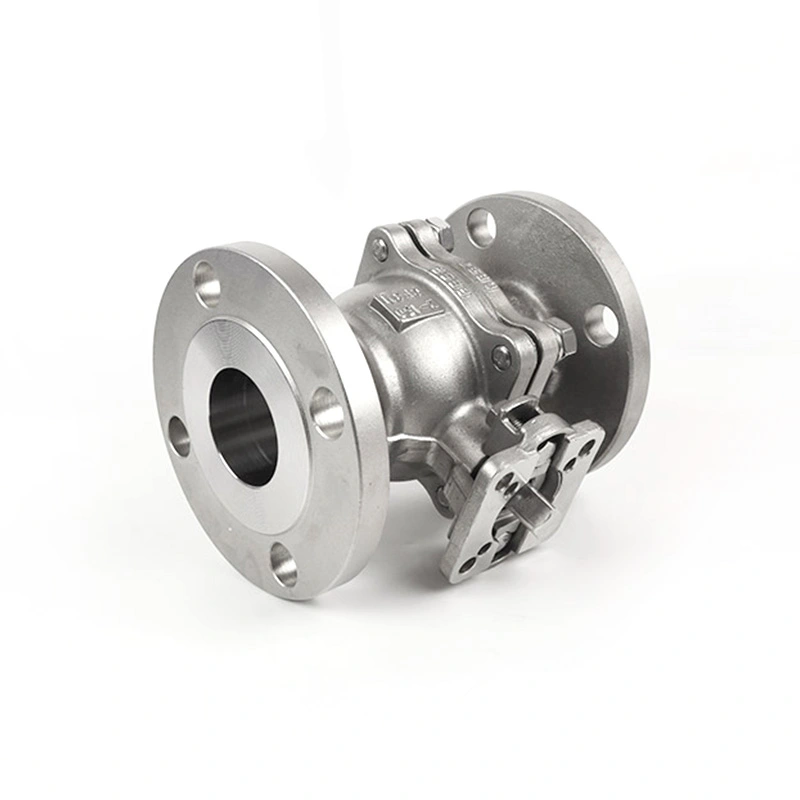

Конструкција вентила и интерфејс актуатора

Вентил користи тело са прирубницом за повезивање са компатибилним прирубницама РФ цевовода. Тело од нерђајућег челика 316, лопта Ф316 и вретена Ф316 наведени у главној спецификацији обезбеђују конфигурацију примарног материјала, док је РПТФЕ седиште намењено апликацијама где је материјал седишта компатибилан са радним медијумом и температуром.

База за монтажу ИСО 5211 пружа стандардизовани интерфејс за причвршћивање компатибилних закретних покретача или средњег распореда монтаже. ИСО 5211 специфицира прирубницу за причвршћивање актуатора и димензије погонске компоненте, тако да интерфејс актуатора треба да буде усклађен са величином за уградњу вентила и потребним радним обртним моментом, а не одабраним само по величини вентила.

За аутоматизовано сервисирање, пре монтаже треба потврдити обртни момент вентила, излаз актуатора, интерфејс за монтажу, смер ротације и доступно напајање или довод ваздуха. Крајњи прекидачи, електромагнетни вентили, позиционери и други контролни додаци могу се изабрати према систему аутоматизације.

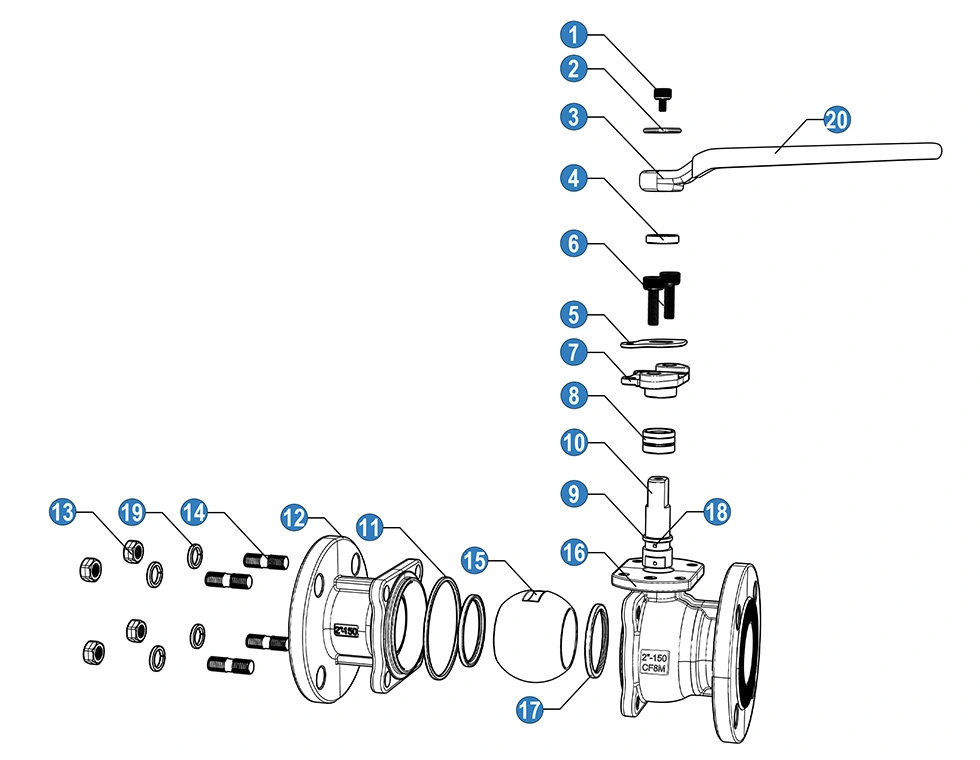

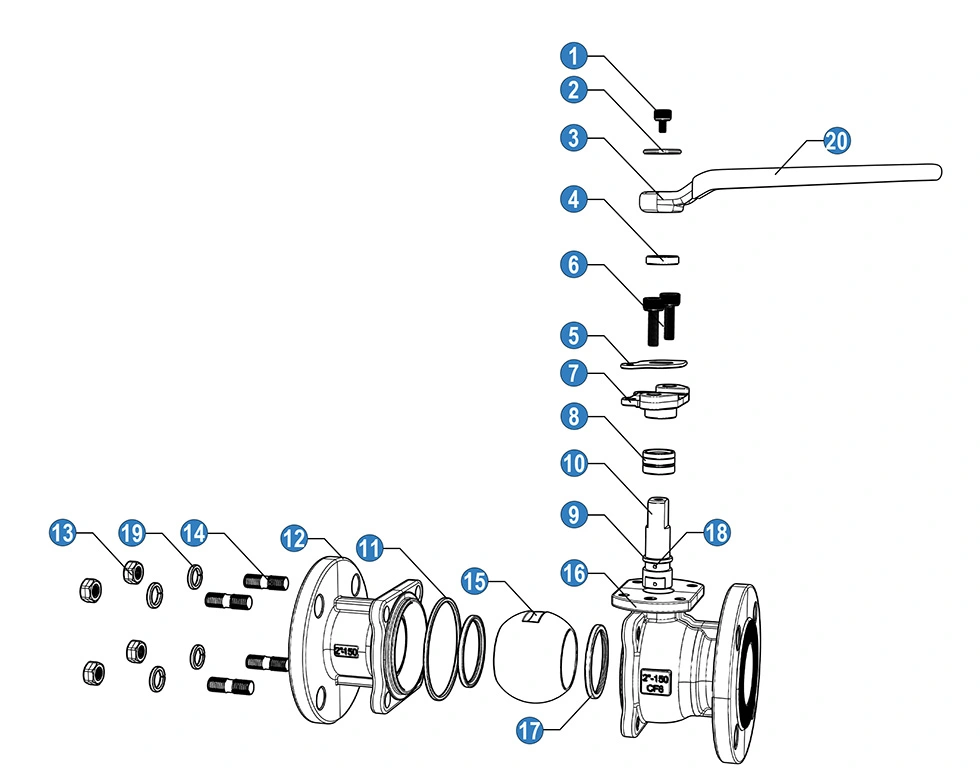

Материјали и конфигурација компоненти

Горња листа компоненти представља једну конфигурацију материјала. Спецификација производа такође пружа конфигурацију од нерђајућег челика 316, омогућавајући да се влажне компоненте бирају у складу са потребном отпорношћу на корозију и условима рада. Избор материјала треба да буде потврђен у односу на стварну спецификацију куповине и захтеве за компатибилност течности.

Опште димензије:

Кључне карактеристике

Прирубнички прикључак цевовода класе 150

РФ конфигурација са прирубницом обезбеђује везу завртњима између вентила и цевовода. Величина прирубнице, распоред отвора за вијке, тип фасаде и одговарајуће димензије треба да буду усклађене са прирубницом цевовода за спајање пре уградње. АСМЕ Б16.5 покрива прирубнице цеви и прирубничке спојеве у НПС 1/2 до НПС 24 и укључује димензије прирубнице класе 150 и захтеве за притисак и температуру.

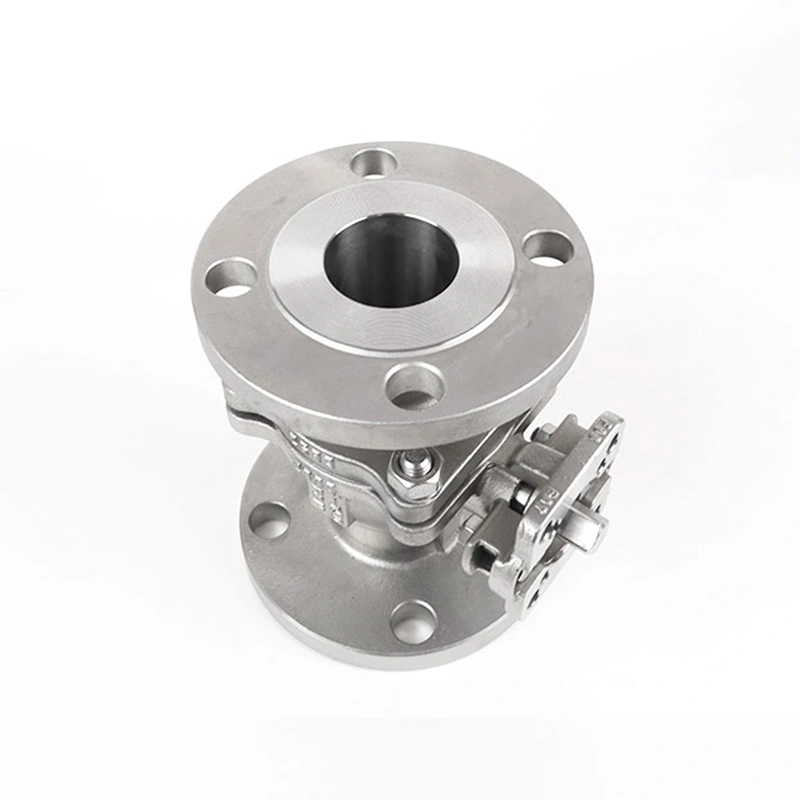

ИСО 5211 Монтажа актуатора

Интерфејс за монтажу актуатора је намењен за аутоматизацију делимичног окретања. ИСО 5211 дефинише димензије интерфејса прикључка и димензије погонских компоненти које се користе за повезивање компатибилних актуатора са индустријским вентилима. Уградну величину и излаз актуатора треба стога проверити заједно са радним моментом вентила.

Компоненте на граници притиска од нерђајућег челика

Главна спецификација користи АСТМ А351 ЦФ8М (316) за тело, АСТМ А182 Ф316 за куглу и стабло и РПТФЕ за седиште. Ова комбинација материјала може се узети у обзир за воду, нафту, гас и друге компатибилне медије где одабрани материјали испуњавају захтеване хемијске и температурне услове.

Операција укључивања/искључивања четвртине

Кугласти вентил користи механизам за четвртину окрета за кретање између отворене и затворене позиције. Првенствено је намењен за изолацију, а не за континуирано пригушивање. Ако је потребна регулација протока, пре избора треба проценити прикладност вентила, седишта и радних услова.

Антистатичка конструкција

Листе материјала укључују антистатички уређај за конфигурацију вентила. Када се применом захтевају антистатичке перформансе, комплетна спецификација вентила и применљиви захтеви за испитивање треба да буду потврђени документацијом за наруџбу.

Типичне апликације

Третман воде:Погодно за изолацију компатибилних водова, процесне опреме и клизних делова где је потребан прирубнички спој.

Системи за нафту и гас:Применљиво на компатибилне цевоводе и опрему за нафту и гас када материјали вентила, класа притиска и конфигурација заптивања испуњавају захтеве сервиса.

Хемијска обрада:Може се користити за изолацију процесне течности када су материјали тела, лопте, вретена, седишта и заптивки хемијски компатибилни са медијумом.

Индустријска процесна опрема:Интерфејс за монтажу актуатора омогућава да се вентил угради у аутоматизоване клизнике, разводнике и опрему која захтева даљинску контролу отварања/затварања.

Општа изолација цевовода:Погодно за индустријске системе цевовода који захтевају куглични вентил са прирубницом класе 150 и ручни или аутоматски рад затварања.

Избор актуатора

Избор актуатора треба да се заснива на потребном радном моменту вентила, а не само на номиналној величини цеви. Величина вентила, материјал седишта, диференцијални притисак, медијум, температура и радна фреквенција могу утицати на захтев обртног момента.

За пнеуматско активирање, потврдите расположиви ваздушни притисак, излазни обртни момент актуатора, положај квара и контролни прибор. За електрично активирање, проверите потребан обртни момент, напајање, радни циклус и захтеве повратне информације. Интерфејс за монтажу према ИСО 5211 такође треба да одговара изабраном актуатору и распореду спојнице.

Разматрања о избору и инсталацији

Пре наручивања, потврдите називну величину, класу притиска класе 150, димензије прирубнице, РФ лице, радни притисак, температуру, медијум и потребне материјале каросерије и украса. За аутоматизоване вентиле, наведите тип актуатора, потребан обртни момент, интерфејс за монтажу и захтеве за управљање.

Пре уградње, проверите површине прирубница и крајеве вентила на оштећења или контаминацију. Правилно поравнајте спојне прирубнице и равномерно затегните завртње користећи одговарајућу заптивку и применљиву процедуру уградње. Избегавајте присиљавање цевовода да се поравна кроз тело вентила.

Након уградње актуатора, проверите смер ротације и границе отварања/затварања пре пуштања вентила у рад. Тешки актуатори или мењачи треба да буду адекватно подупрти тамо где је то потребно тако да се прекомерна спољна оптерећења не пренесу на интерфејс за монтажу вентила.

Мере опреза при употреби

Управљајте вентилом унутар наведених граница притиска и температуре. Вредност од 285ПСИ у табели производа не треба да се третира као универзални дозвољени притисак за сваку величину и температуру; применљива оцена притисак-температура треба да се потврди за стварну конфигурацију.

Исперите цевовод пре пуштања у рад да бисте смањили могућност да крхотине уђу у вентил и да оштете седиште или заптивне површине.

Не користите кугласти вентил за континуирано пригушивање осим ако апликација није технички процењена за изабрано седиште и услове рада.

Пре одржавања, изолујте и испустите притисак из цевовода и потврдите да је вентил безбедан за сервис. За аутоматизоване вентиле, искључите или изолујте извор напајања актуатора или контролног извора у складу са применљивим поступком одржавања.

Инспекција квалитета и документација

Инспекција производње може обухватити верификацију материјала, инспекцију димензија, монтажу каросерије и испитивање притиска у складу са применљивим захтевима производа и поруџбине. АПИ 598 се користи за инспекцију и испитивање вентила, док АСМЕ Б16.34 адресира релевантне захтеве за дизајн вентила, притисак-температуру и димензије.

За пројекте који захтевају следљивост, квалитет материјала, спецификација вентила, захтеви за испитивање и конфигурација актуатора треба да буду потврђени пре производње. Схангтаи може прегледати техничке цртеже и информације о примени када пројекат захтева специфичну конфигурацију вентила и аутоматизације.

ФАК

1. За шта се користи куглични вентил са прирубницом АНСИ класе 150 са ИСО 5211 базом за актуатор?

Куглични вентил са прирубницом АНСИ класе 150 са ИСО 5211 основом за актуатор се користи за изолацију за укључивање/искључивање у индустријским системима цевовода где је потребан прирубнички прикључак класе 150 и интерфејс закретног актуатора. Може се конфигурисати за ручни рад или аутоматизовану контролу у зависности од величине вентила, радног момента и захтева система.

2. Која је разлика између класе 150 и максималног притиска наведеног у табели?

Класа 150 је ознака класе притиска, док је наведених 285ПСИ максимална вредност притиска специфична за производ. Дозвољени радни притисак треба потврдити у складу са величином вентила, материјалом, температуром и применљивом оценом притисак-температура уместо да се претпоставља да се једна вредност притиска примењује на сваки радни услов.

3. Који актуатор се може уградити на вентил?

Пнеуматски и електрични закретни актуатори се могу узети у обзир када њихов интерфејс за монтажу и излазни обртни момент одговарају вентилу. Хидраулично активирање се такође може размотрити за одговарајућу конфигурацију. Избор актуатора треба да укључи обртни момент, ротацију, напајање или довод ваздуха и захтеве управљања.

4. Зашто се РПТФЕ користи за седиште вентила?

РПТФЕ је наведен као материјал седишта у испорученој конфигурацији производа. Његова погодност зависи од радног медијума, притиска и температуре. Ако примена укључује агресивне хемикалије или температуре изван наведеног опсега, треба прегледати седиште и материјале за заптивање пре избора.

5. Шта треба потврдити пре наручивања кугличног вентила са прирубницом?

Потврдите величину вентила, класу 150, стандард прирубнице и облагање, медијум, притисак, температуру, комбинацију материјала и начин рада. За аутоматизовани вентил, такође треба обезбедити тип актуатора, обртни момент, ИСО 5211 монтажну величину и контролне захтеве.

6. Да ли се материјал вентила може променити од нерђајућег челика 316?

Друге конфигурације материјала могу се размотрити у складу са применом. Избор материјала треба узети у обзир услове корозије, притисак, температуру и компатибилност са радним медијумом. Коначни материјали за тело, куглицу, стабло и седиште треба да буду потврђени у спецификацији производа пре производње.
