Технички увид: 2000 ВОГ 2-компонентни куглични вентил високе платформе – карактеристике дизајна и окружења примене

Излазни цевоводи средњег притиска градске станице за регулацију притиска гаса раде при пројектованом притиску од 4,0 МПа. Систем захтева интеграцију са СЦАДА системом за даљинско слање и искључивање у нужди. Вентили морају да обезбеде нулто спољно цурење, дуге интервале без одржавања и подржавају сервисирање на линији како би се избегло ометање снабдевања гасом округу.

Одабрани су 2000 ВОГ 2-делни куглични вентили високе платформе од ЦФ8 (304 нерђајући челик) са НПТ навојним крајевима и РПТФЕ ојачаним седиштима, опремљени директно монтираним електричним актуаторима отпорним на експлозију. Називни притисак вентила далеко премашује стварни радни притисак.

• Тело вентила и заптивке раде у условима дуготрајног ниског напрезања, значајно смањујући пузање заптивке. Век трајања је продужен за више од50%у поређењу са стандардним кугличним вентилима ПН40.

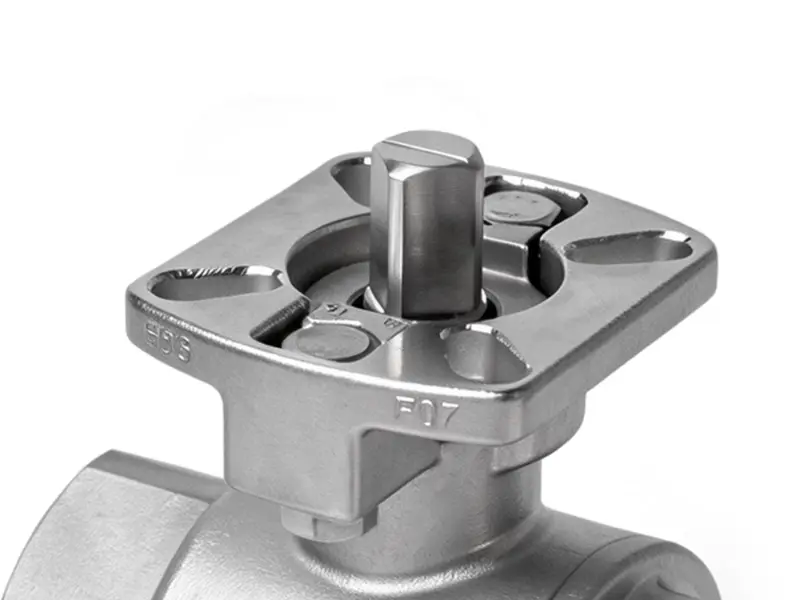

• Висока платформа стандарда ИСО 5211 омогућава директну монтажу актуатора без носача адаптера, скраћујући време инсталације за30%и обезбеђивање веће коаксијалности за стабилну тачност даљинског управљања.

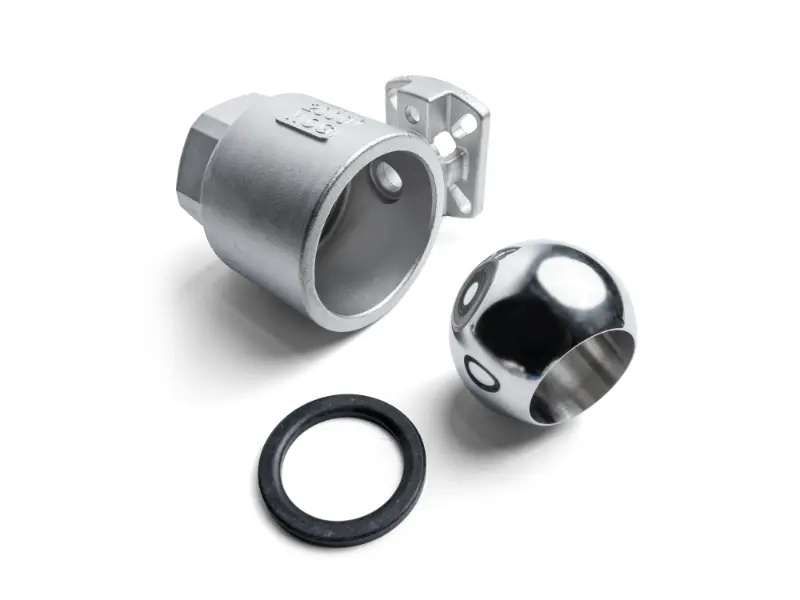

• Дизајн подељеног кућишта од 2 дела подржава демонтажу на линији и замену заптивки без пресецања цевовода, смањујући време застоја у одржавању округа70%.
• Двосмерна заптивна структура са плутајућом куглом обезбеђује нулто спољно цурење, обезбеђујући безбедан пренос гаса и усклађеност са спецификацијама урбаног дизајна гаса.

Грана високог притиска циркулационог система расхладне воде у великој рафинерији ради на 2,5 МПа, са повременим ударима воденог удара у цевоводу. Оригинални стандардни ПН25 кугласти вентили су трпели често цурење седишта и деформацију тела, и захтевали су сечење цевовода ради одржавања, што је довело до прекида производње.

Замењени су са 2000 ВОГ 2-делним кугличним вентилима високе платформе од ВЦБ угљеничног челика, који имају пуне путеве протока кроз отворе и упарени са пнеуматским актуаторима за програмирано укључивање/искључивање.

• Тело вентила 2000 ВОГ за тешке услове рада нуди далеко бољу отпорност на водене чекиће од стандардних ПН25 вентила, издржавајући тренутне водене ударе до10 МПабез деформације тела или квара заптивке.
• Пуни дизајн порта ствара губитак притиска мањи од0,03 МПа, смањујући оптерећење циркулационе пумпе за5%и пружа значајне дугорочне уштеде енергије.
• Директно монтирани пнеуматски актуатори на високој платформи реагују за мање од1 секунда, погодан за честе програмиране операције пребацивања.
• Тело вентила од 2 дела омогућава брзо растављање ради чишћења каменца и остатака из језгра кугле, удвостручујући ефикасност одржавања без сечења цевовода или прекида производње.

Вијчани расхладни уређаји за воду у великом комерцијалном комплексу користе расхладно средство Р134а, са главним водовима који раде на 1,8 МПа. Од вентила се тражи да имају одличне перформансе заптивања како би се спречило цурење расхладног средства и да буду компатибилни са електричним актуаторима за групну контролу преко система аутоматизације зграде (БАС).

2000 ВОГ 2-делни куглични вентили високе платформе од ЦФ8 нерђајућег челика, са специјализованим заптивним седиштима за расхладно средство и директно монтираним компактним електричним актуаторима.

• Тело вентила са високим притиском и прецизно заптивање постиже нулто цурење расхладног средства, елиминишући губитак капацитета хлађења и проблеме са емисијом у животну средину.
• Стандардизовани ИСО 5211 интерфејс високе платформе побољшава ефикасност серијске монтаже чилера30%. Актуатори су универзално заменљиви без прилагођених адаптера за лакшу замену након продаје.
• Дводелна структура олакшава демонтажу и одржавање током већег ремонта хладњака без оштећења заварених спојева цевовода, смањујући трошкове одржавања40%.
• Радни притисак далеко испод номиналне вредности значајно успорава старење заптивача, продужавајући интервал без одржавања на прекомерно3 године.

Линија за пренос сировина сурфактанта у дневном хемијском постројењу ради на 1,6 МПа, са благо корозивним медијима. Вентили морају да подржавају даљинско управљање, да се лако растављају и чисте и да испуњавају хигијенске захтеве за промену серије.

2000 ВОГ 2-делни куглични вентили са високом платформом од ЦФ8М (316 нерђајући челик) са дизајном пуног порта, ПТФЕ седиштима и пнеуматским актуаторима отпорним на експлозију.

• Тело од нерђајућег челика 316 отпорно је на благу корозију. Потпуни дизајн порта нема мртве зоне протока, смањујући накупљање материјала и пропадање како би се испунили дневни хигијенски захтеви производње хемикалија.
• Дуготрајан рад са ниским напрезањем у условима смањеног оптерећења елиминише ризик од прожимања медија и унакрсне контаминације између замена серије.
• Директно монтирани пнеуматски актуатори отпорни на експлозију на ИСО високој платформи директно испуњавају захтеве хемијске радионице против експлозије без додатних модификација.
• Дводелни подељени дизајн омогућава брзо растављање ради унутрашњег чишћења и стерилизације, смањујући време чишћења серијског мењача60%.

Високотемпературни систем Цлеан-ин-Плаце (ЦИП) у фабрици за производњу пића ради на 3,0 МПа, са алкалним средствима за чишћење на 80°Ц. Вентили морају бити отпорни на температуру и корозију, да обезбеђују поуздано заптивање, подржавају аутоматизовану контролу програма и да буду у складу са ГМП стандардима за храну.

2000 ВОГ 2-делни куглични вентили са високом платформом од ЦФ8 нерђајућег челика, опремљени са РПТФЕ ојачаним високотемпературним седиштима и директно монтираним санитарним пнеуматским актуаторима.

• Радни притисак од 3,0 МПа је далеко испод номиналне вредности из 2000 ВОГ, пружајући довољну резерву притиска чак и на повишеним температурама, без ризика од квара заптивке или деформације тела.
• РПТФЕ ојачана седишта нуде супериорну отпорност на температуру и хемикалије, са двоструко дужим веком трајања од стандардних ПТФЕ седишта, издржавајући континуирано чишћење течностима за чишћење на високим температурама.
• Дизајн високе платформе за директну монтажу не ствара хигијенске мртве зоне на интерфејсу актуатор-вентил, лако се чисти и дезинфикује, потпуно усклађен са захтевима ГМП сертификације прехрамбене индустрије.
• Тело вентила од 2 дела омогућава брзу демонтажу ради унутрашње провере чистоће без уклањања целог цевовода, поједностављујући рутинску проверу и одржавање.
