Како тросмерни кугласти вентил Л порт може побољшати контролу протока у индустријским системима цевовода

Схангтаипружа аТросмерни куглични вентил Л портдизајниран за поуздано пребацивање протока у индустријским цевоводним системима. Са телом од три дела, продуженим крајевима за сучеоно заваривање и опцијама конструкције од нерђајућег челика, овај вентил помаже инжењерима да управљају усмеравањем течности, поједноставе распоред цевовода и планирају одржавање у складу са захтевним радним условима.

Тросмерни кугласти вентил са конфигурацијом Л-порта је дизајниран да преусмери течност између две повезане гране цевовода. Његова специјално обрађена лопта ствара пролаз у облику слова Л који се поравнава са одабраним отворима док се ручка ротира. За разлику од Т-порт дизајна, који може повезати више портова истовремено у зависности од своје конфигурације, Л-порт вентил се првенствено користи за преусмеравање протока и избор извора. Избор исправног вентила захтева пажњу на оријентацију порта, материјале тела, компатибилност седишта, оцене притиска и температуре и стандарде повезивања. Овај водич објашњава принцип рада, кључне предности, индустријске примене и разматрања о куповини тросмерних кугличних вентила са Л-портом, помажући инжењерима, тимовима за одржавање и индустријским купцима да донесу информисане одлуке.

Садржај

• Шта је тросмерни кугласти вентил Л порт?
• Како функционише тросмерни куглични вентил са Л-портом?
• Л-Порт у односу на Т-Порт: у чему је разлика?
• Које су главне предности?
• Где се користе куглични вентили са Л-портом?
• Како одабрати прави вентил
• Техничке спецификације за преглед
• Препоруке за инсталацију и одржавање
• Често постављана питања
• Закључак: Доношење праве одлуке о контроли тока

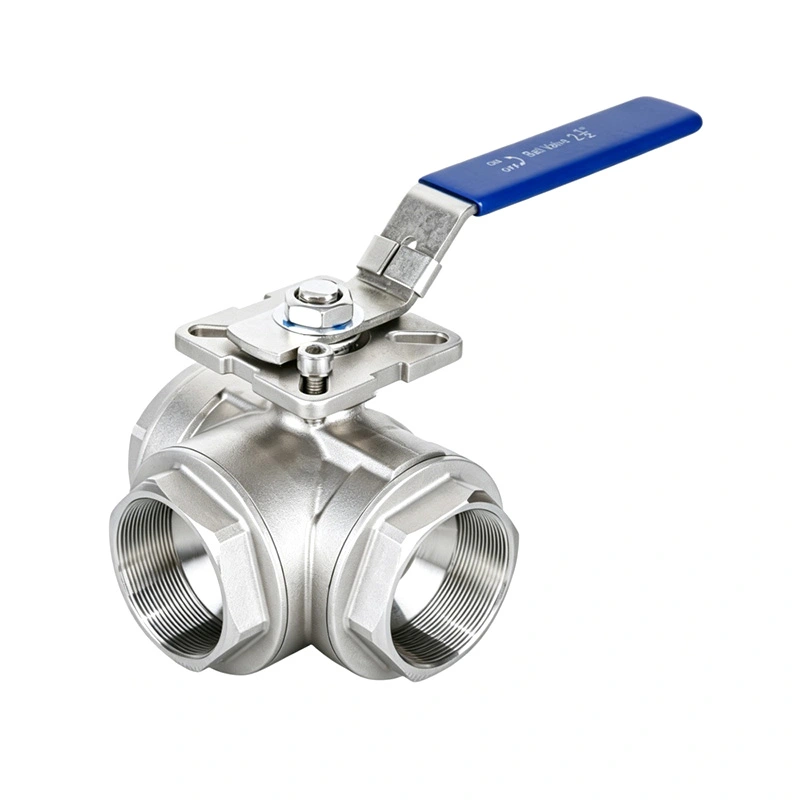

Шта је тросмерни кугласти вентил Л порт?

Тросмерни кугласти вентил је механички уређај за контролу протока са три прикључка и ротирајућом куглом унутар свог тела. Унутрашњи пролаз одређује који портови комуницирају када се вентил ради. У конфигурацији Л-порта, пролаз подсећа на слово Л, омогућавајући вентилу да усмери течност између изабраних прикључака.

На пример, цевовод може имати једну заједничку везу и два алтернативна излаза. Вентил може усмерити долазну течност према првом излазу или га пребацити на други излаз, у зависности од унутрашњег пролаза и положаја ручке. Неискоришћена грана се изолује у предвиђеном радном положају када дизајн вентила подржава тај распоред.

Схангтаи-јев производ комбинује овај принцип усмеравања протока са телом од три дела и продуженим крајевима за сучеоно заваривање. Додатна дужина завареног краја обезбеђује радни простор за уградњу цевовода и може бити корисна у изолованим или укопаним распоредима цевовода где специфицирани дизајн захтева додатни зазор.

Уобичајена разматрања изградње укључују:

• Тело вентила:Нерђајући челик или други специфицирани материјали одабрани према примени.
• Лопта и стабљика:Компоненте одговорне за усмеравање протока и пренос радног момента.
• Седишта и заптивке:Делови који подржавају перформансе заптивања под одређеним условима рада.
• Везе:Сучеоно заварене, навојне или друге конфигурације у зависности од изабраног модела.
• Оперативни механизам:Ручна ручка или компатибилни актуатор, ако је доступан.

Коначну конфигурацију увек треба проверити у односу на одобрене цртеже и техничку документацију произвођача.

Како функционише тросмерни куглични вентил са Л-портом?

The valve operates by rotating a specially drilled ball within the valve body. When the ball passage aligns with two selected ports, fluid can travel between those connections. Changing the ball's orientation changes the available flow path.

У типичном распореду преусмеравања, радни редослед укључује следеће услове:

1. Позиција првог тока:Заједнички порт се повезује са једном изабраном граном, омогућавајући флуиду да прати прву руту.
2. Операција промене:Оператер ротира ручицу у складу са упутствима за употребу произвођача.
3. Друга позиција протока:Унутрашњи пролаз се поравнава са алтернативном граном, преусмеравајући течност.
4. Положај изолације, ако је пројектован:Одређене конфигурације Л-порта обезбеђују позицију која блокира сва три порта. Ова способност мора бити верификована за одређени вентил.

Нумерација портова, оријентација ручке, угао ротације и доступни положаји заустављања варирају између дизајна. Стога, оператери никада не би требало да претпостављају да одређени правац ручке увек одговара истој путањи тока.

Пре пуштања у рад, прегледајте дијаграм тока вентила и потврдите предвиђене везе под сваким дозвољеним радним положајем. Ово је посебно важно у аутоматизованим системима, где нетачна секвенца актуатора може прекинути производњу или послати течност на нежељено одредиште.

Л-Порт у односу на Т-Порт: у чему је разлика?

Although both designs use three ports, their internal ball passages serve different purposes. Избор између њих зависи првенствено од тога да ли систем треба да пребаци проток између грана или да повеже неколико путева за мешање и дистрибуцију.

Табела описује опште принципе дизајна уместо да гарантује радни редослед сваког вентила. Произвођачи могу понудити различите распореде лоптица, конфигурације седишта и положаје заустављања.

За апликације где два извора течности морају остати одвојена, дизајн Л-порта може бити прикладан ако његов одобрени дијаграм тока потврђује потребну изолацију. Тамо где је неопходна истовремена комуникација између неколико портова, Т-порт дизајн може бити прикладнији.

За додатну позадину, прегледајте произвођачеве информације о производу тросмерног кугластог вентила Л-порта пре него што завршите избор.

Које су главне предности?

1. Флексибилно усмеравање протока

An L-port valve allows operators to switch between designated pipeline branches without installing separate valves at every changeover point. This can simplify the arrangement of equipment used for fluid transfer, source selection, and process routing.

2. Просторно ефикасан дизајн цевовода

Комбиновањем вишеструких прикључака протока у једном телу вентила може се смањити број појединачних компоненти потребних у одговарајућим инсталацијама. Мање компоненти такође може значити мање тачака повезивања које захтевају инспекцију, иако укупни дизајн система одређује стварне уштеде.

3. Опције материјала од нерђајућег челика

Конструкција од нерђајућег челика може пружити корисну отпорност на корозију у компатибилним индустријским окружењима. Одговарајућа класа зависи од технолошког медијума, концентрације хлорида, хемикалија за чишћење, температуре и других услова рада. Избор материјала треба да се заснива на провереној компатибилности, а не на претпоставци да сви нерђајући челици имају идентичан учинак.

4. Приступ одржавању кроз троделну конструкцију

Тело од три дела може учинити унутрашњу проверу и сервис практичнијим јер се вентил може раставити у складу са процедурама произвођача. Након што је цевовод изолован, под притиском, испуштен и безбедан, квалификовано особље за одржавање може да прегледа компоненте које се могу сервисирати и по потреби заменити компатибилна седишта или заптивке.

5. Проширени крајеви за сучеоно заваривање за посебне инсталације

Проширени крајеви сучеоног заваривања могу да обезбеде додатни зазор током заваривања цевовода, посебно код распореда који укључују изолацију или укопане цеви. Исправна инсталација је и даље неопходна: поступци заваривања морају контролисати унос топлоте како би се избегло оштећење седишта, заптивки или других унутрашњих компоненти осетљивих на температуру.

Где се користе куглични вентили са Л-портом?

Могућност преусмеравања протока чини ову конфигурацију вентила корисном у неколико индустријских сектора. Његова погодност зависи од медијума процеса, притиска, температуре, распореда прикључака и захтеваних перформанси затварања.

• Петрохемијска прерада:Пребацивање компатибилних токова процеса између одређених грана цевовода.
• Системи за нафту и гас:Одабир алтернативних путева протока у апликацијама где су називни притисак вентила и компатибилност материјала одговарајући.
• Системи топлотне енергије:Преусмеравање компатибилних флуида између процесних кола или прикључака опреме.
• Третман воде:Пребацивање протока воде између одабраних линија за третман или грана система.
• Индустријска опрема:Промена путање довода течности да би се подржали различити режими рада или аранжмани одржавања.

На пример, инсталација за пречишћавање воде може да користи вентил Л-порта за избор између два назначена путања протока. Током пројектовања система, инжењери треба да провере мапу порта, предвиђено стање изолације и последице промене путање протока пре него што вентил пусте у рад.

Није сваки тросмерни кугласти вентил погодан за сваку течност или услове рада. Абразивне честице, вискозни медији, корозивне хемикалије, висок диференцијални притисак и повишене температуре могу утицати на век трајања седишта и перформансе заптивања. Вентил мора бити изабран за стварну услугу, а не само за назив индустрије.

Како одабрати прави вентил

Куповина тросмерног кугластог вентила укључује више од усклађивања номиналног пречника цеви. Поуздан процес одабира треба да почне са потребном функцијом протока и настави се кроз компатибилност материјала, механичке оцене, димензије уградње и захтеве за одржавање.

1. Дефинишите потребан образац протока

Идентификујте заједнички порт, алтернативне гране и сваку потребну радну позицију. Набавите дијаграм тока од произвођача да бисте проверили који портови су повезани, а који су изоловани у свакој позицији.

2. Потврдите услове за притисак и температуру

Проверите називни радни притисак на стварној радној температури. Оцене притиска могу да се мењају са температуром и избором материјала, тако да максималну вредност притиска никада не треба разматрати независно од специфицираних услова.

3. Изаберите Цомпатибле Боди анд Сеалинг Материалс

Упоредите процесни медијум са предложеним материјалима за тело, куглу, стабло, седиште и заптивке. Седишта на бази ПТФЕ и варијанте ојачане ПТФЕ имају различите механичке и термичке карактеристике. За сваку примену треба потврдити хемијску компатибилност и дозвољени опсег сервисирања произвођача.

4. Проверите стандард везе

Проверите наведени тип везе, димензије и применљиви стандард. За уградњу сучеоног заваривања, прегледајте припрему краја и цртеже са димензијама. Навојне и заварене везе нису заменљиве без одговарајуће пројектованог распореда цевовода.

5. Одлучите се за ручни или аутоматизовани рад

Ручна ручка може бити довољна за повремене промене руте. Када је потребно често пребацивање или даљинско управљање, питајте да ли је доступан компатибилан пнеуматски или електрични актуатор. Потврдите радни момент, потребан ход, повратну информацију о положају и жељени одговор током нестанка напајања или довода ваздуха.

6. Процијените потребе за инспекцијом и документацијом

За критичне услуге, разјасните идентификацију материјала, документацију за испитивање под притиском, инспекцију димензија, следљивост и све захтеве прихватања специфичне за пројекат. Ови записи помажу тимовима за куповину и инжењерима да провере да ли испоручени вентил одговара одобреној спецификацији.

Техничке спецификације за преглед

Објављене информације о производу компаније Схангтаи пружају корисну полазну тачку за процену тросмерног кугластог вентила са Л-отвором са телом од три дела и продуженим крајевима за сучеоно заваривање. Доле наведене вредности описују референтну конфигурацију производа и треба их потврдити у односу на понуду и тренутно одобрени технички лист пре куповине.

Ове бројке нису универзалне оцене за све вентиле Л-порта. Страница производа такође говори о алтернативним материјалима и конфигурацијама заптивања. Купци треба да затраже најновији технички цртеж и писану потврду коверте притиска и температуре, детаље о прикључку и састав материјала за своју наруџбу.

Препоруке за инсталацију и одржавање

Исправна инсталација и планирано одржавање помажу у очувању перформанси вентила и смањењу застоја који се могу избећи. Следеће праксе су корисне за инжењеринг, пуштање у рад и тимове за одржавање.

• Проверите пре инсталације:Проверите да ли тело вентила, крајеви заваривања, радни механизам и заштитно паковање имају оштећења или контаминацију.
• Проверите смер протока:Упоредите стварни распоред портова са одобреним дијаграмом цеви пре повезивања вентила.
• Користите одговарајуће поступке заваривања:За дизајн сучеоног заваривања, следите квалификоване процедуре и контролишите унос топлоте у складу са упутствима произвођача.
• Тестирајте радни редослед:Тамо где је безбедно и прикладно, проверите положај ручке и индикације путање протока пре него што унесете процесни медијум.
• Спречите небезбедно одржавање:Изолујте вентил, смањите притисак, испразните опасан садржај и следите безбедносне процедуре на локацији пре демонтаже.
• Прегледајте седишта и заптивке:Проверавајте хабање, хемијска оштећења, цурење и потешкоће у раду у интервалима одговарајућим за сервис.
• Водите техничку евиденцију:Документујте инспекције, замене, резултате испитивања и све промене радних услова.

Кугласти вентили су генерално намењени за он-офф сервис и усмеравање протока, а не за континуирано пригушивање осим ако произвођач изричито не одобри ту дужност. Рад вентила у неодговарајућем делимично отвореном положају може повећати турбуленцију, ерозију или оштећење седишта под одређеним условима.

Често постављана питања

1. Која је главна функција тросмерног кугластог вентила Л порта?

Његова примарна функција је да преусмери течност између одабраних грана цевовода. Пролаз у облику слова Л унутар лопте повезује одређене отворе у складу са оријентацијом вентила. Одобрени дијаграм тока треба консултовати да бисте потврдили тачан радни редослед и способност изолације.

2. Која је разлика између Л-порта и Т-порта кугличног вентила?

Дизајн Л-порта се углавном користи за пребацивање протока или преусмеравање између изабраних портова. Дизајн Т-порта нуди додатне обрасце повезивања и може дозволити да сва три порта комуницирају истовремено. Исправна опција зависи од потребне функције процеса и конфигурације порта произвођача.

3. Може ли тросмерни кугласти вентил са Л-отвором потпуно искључити проток?

Неки дизајни Л-портова укључују позицију затворених свих портова, док други имају различите оперативне аранжмане. Потпуна изолација мора бити потврђена из дијаграма тока специфичног вентила и спецификација заптивања. Тамо где је изолација критична за безбедност, проверите потребне перформансе цурења и да ли је потребна додатна опрема за изолацију.

4. Који материјали су погодни за куглични вентил са Л-портом?

Избор материјала зависи од течности, изложености корозији, притиска, температуре и захтева за чишћење. Нерђајући челик типа 304 или 316 може одговарати многим применама, док седишта на бази ПТФЕ или ојачана могу бити прикладна за одређене услуге. Комплетна комбинација влажног материјала мора се проверити на компатибилност.

5. Које информације су потребне за тражење понуде?

Наведите номиналну величину вентила, потребан распоред отвора, тип прикључка, услове притиска и температуре, процесни медијум, жељене материјале, количину и начин рада. Цртежи цевовода, потребни редослед тока и захтеви за инспекцију специфични за пројекат могу помоћи добављачу да потврди одговарајућу конфигурацију.

6. Зашто размислити о троделном вентилу са продуженим крајевима за сучеоно заваривање?

Троделна конструкција може поједноставити приступ унутрашњим компонентама које се могу сервисирати, у складу са процедуром одржавања произвођача. Проширени крајеви заваривања могу да обезбеде додатни размак за заваривање и могу одговарати одређеним изолованим или укопаним цевоводима. Пре наручивања треба проверити димензије и начин уградње.

Закључак: Доношење праве одлуке о контроли тока

Тросмерни кугласти вентил са пролазом Л-порта може пружити практично решење за пребацивање течности између одређених грана цевовода. Његова ефикасност зависи од одабира исправног распореда портова, провере ограничења притиска и температуре, одабира компатибилних материјала и обезбеђивања да радни положај вентила одговара захтевима процеса. Детаљи конструкције као што су троделно тело и продужени крајеви са сучеоним заваром такође могу утицати на планирање инсталације и дугорочно одржавање.

Схангтаи нуди информације о производу и опције конфигурације које подржавају избор индустријских вентила. Ако упоређујете дизајн Л-отвора, планирате нови систем цевовода или замењујете постојећи вентил, прегледајте спецификације Л порта тросмерног кугличног вентила и припремите своје оперативне захтеве пре него што наручите. Контактирајте наш тим да бисте разговарали о вашој пријави, потврдили техничке детаље и затражили одговарајућу понуду. молим теконтактирајте насданас да истражите решења вентила прилагођена вашим потребама индустријске контроле протока.
