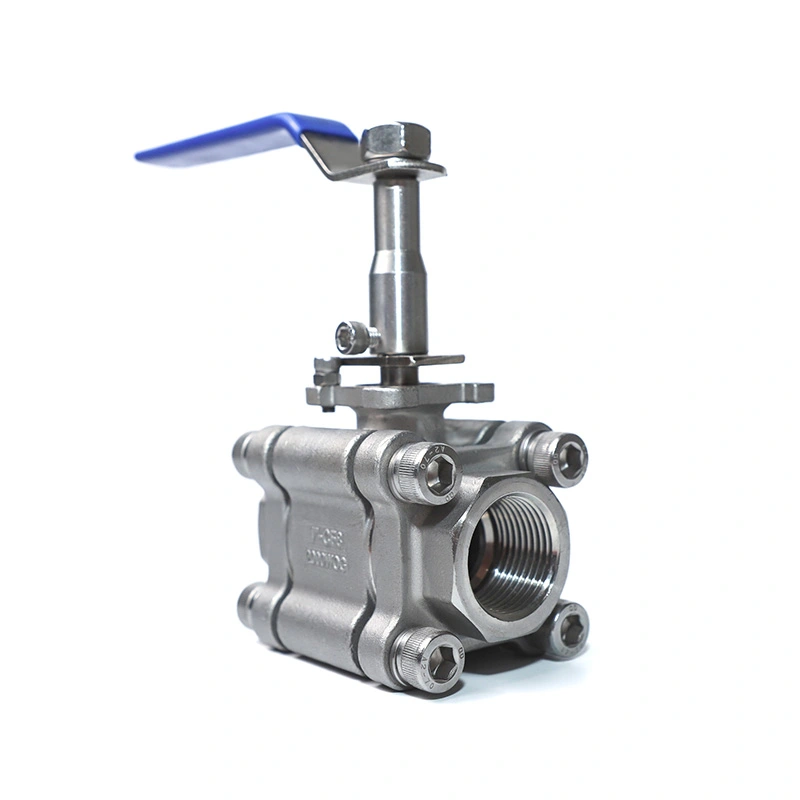

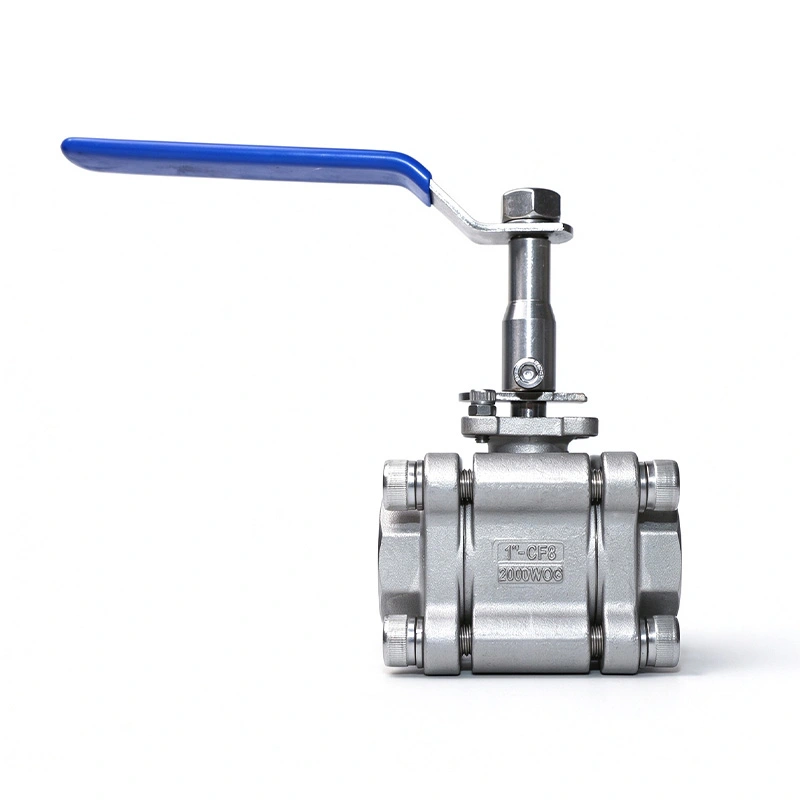

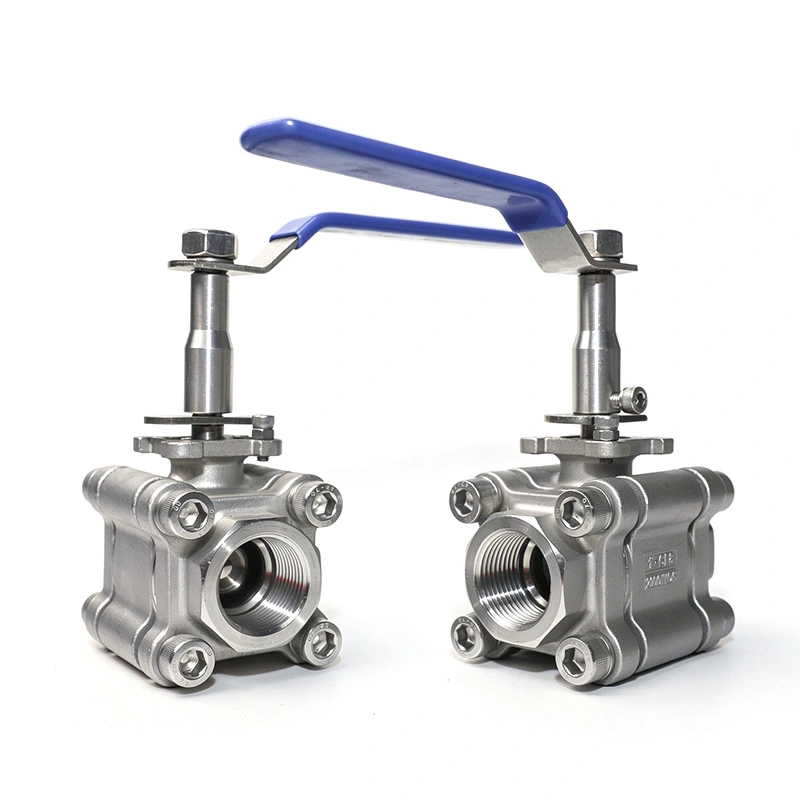

Куглични вентил од 3ПЦ од нерђајућег челика 2000ВОГ са продуженим вретеном

Куглични вентил 2000ВОГ 2000ВОГ од 3 комада је дизајниран за изоловане цевоводе, укопане инсталације и друге примене где радна тачка вентила треба да се продужи. Вентил има 316 нерђајући челик тело, кугла и вретено, троделна конструкција и НПТ или БСП навојне везе. Продужено стабло омогућава вентил који треба да ради даље од изолованог или укопаног дела цевовода.

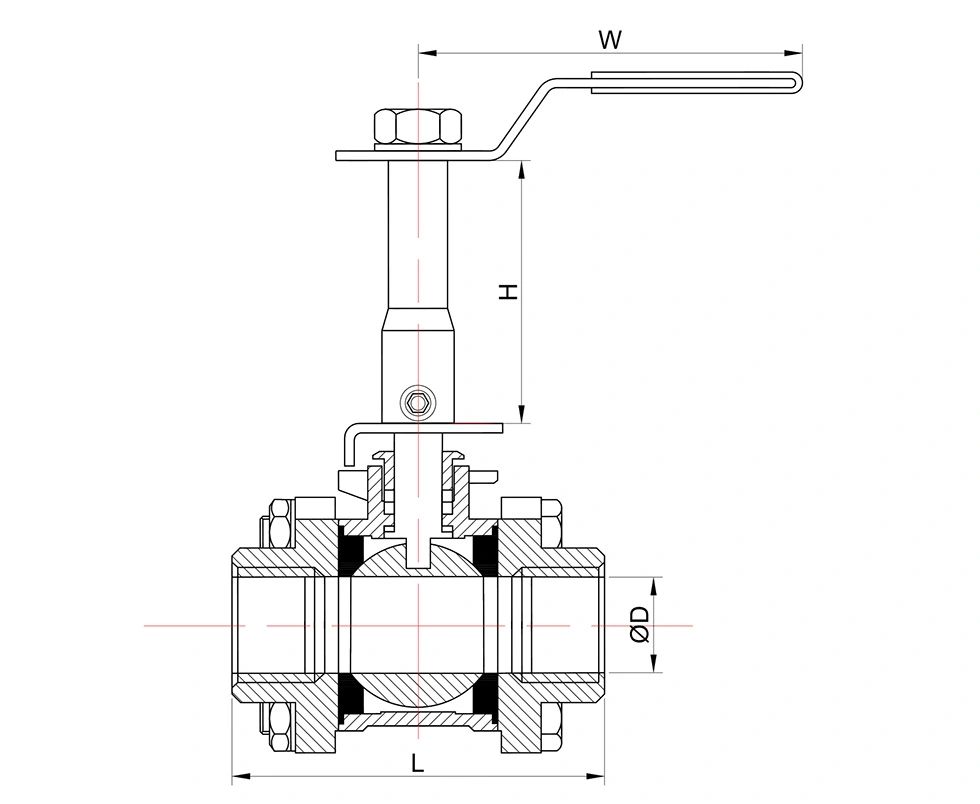

Главне димензије

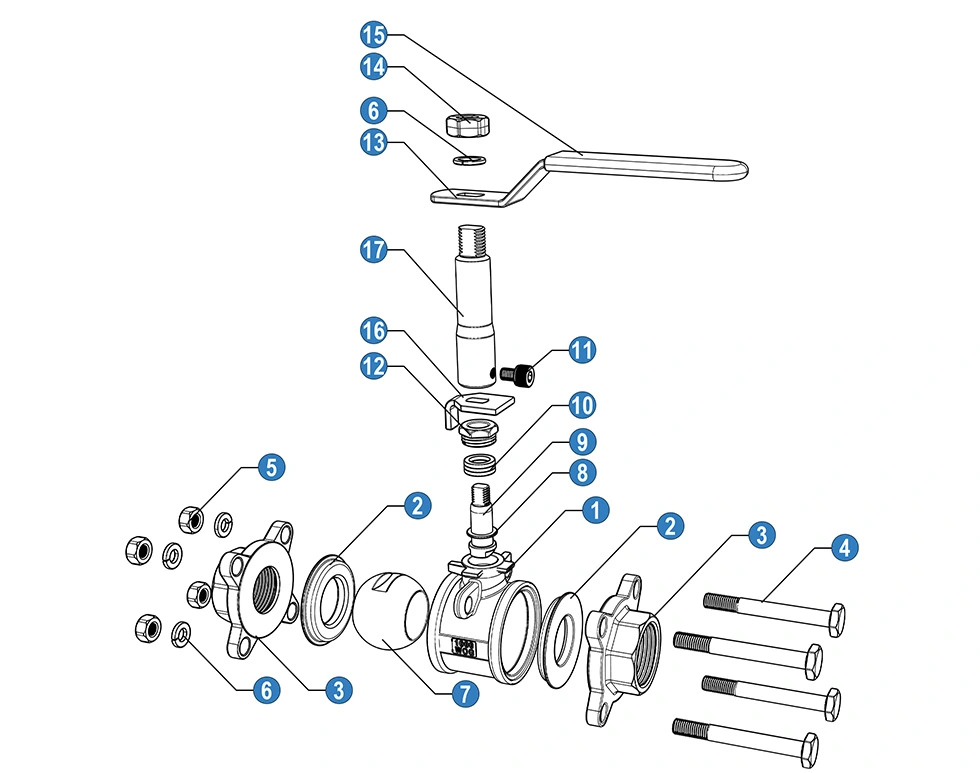

Опште димензије:

Кључне карактеристике

1. Продужени стуб за изоловане и укопане цевоводе

Продужени стуб поставља радну тачку изнад или даље од подручја прикључка цевовода. Ова конфигурација је корисно тамо где изолација цеви, подземна инсталација или ограничен приступ отежавају руковање стандардним стубом. Стабљика такође користи структуру против издувавања за рад под притиском.

2. 316 Конструкција од нерђајућег челика

Тело је направљено од нерђајућег челика АСТМ А351 ЦФ8М, док лопта и вретено користе АСТМ А182 Ф316. Ови материјали обезбеђују отпорност на корозију за компатибилне апликације за воду, нафту, гас и индустријске флуиде. РПТФЕ седиште је назначено за наведени температурни опсег и услове рада.

3. Тело од три дела

Тело од три дела омогућава приступ унутрашњим компонентама ради прегледа и одржавања. Вентил може бити растављено када треба проверити или заменити седиште, заптивке или друге унутрашње делове, што је корисно за одржавање инсталираних цевоводних система.

4. Оцена притиска 2000ВОГ

Куглични вентил 2000ВОГ 2000ВОГ од 3 комада је одређен за контролу течности под високим притиском, са максимални притисак од 1975 ПСИ наведен у подацима о производу. Применљиви радни притисак треба потврдити према величини вентила, температури, медијуму и релевантној оцени притисак-температура.

Стандарди и контрола квалитета

Вентил је произведен у складу са захтевима ИСО 17292/АПИ 608, са наведеним оценама притисак-температура према АСМЕ Б16.34 и испитивање и инспекција према АПИ 598. Инспекција производње укључује улазни материјал провере, испитивање притиска, испитивање заптивања и завршена провера вентила.

ИСО 9001 и ЦЕ документација је доступна за применљиве конфигурације вентила. Извештаји о испитивању материјала такође могу бити обезбеђена према налогу и захтевима документације.

Апликације

3ПЦ куглични вентил од нерђајућег челика 2000ВОГ са продуженим стаблом може се користити у системима цевовода где је продужен вентил потребан је рад, укључујући изоловане процесне линије, укопане цевоводе, третман воде, системе за нафту и гас, хемијска прерада и општа контрола индустријских флуида.

Пре избора проверите медијум цевовода, радни притисак, температуру, стандард прикључка и расположивост инсталациони простор. Компатибилност материјала такође треба да се потврди за тело, лопту, вретено и седиште.

ФАК

1. За шта се користи продужена стабљика?

Продужени стуб се користи за изоловане цевоводе, укопане инсталације и друге локације где је вентил радна тачка треба да буде удаљена од цевоводног прикључка. Омогућава приступ вентилу без уклањање околне изолације или откривање затрпаног дела цевовода.

2. Који материјали се користе за вентил?

Тело је АСТМ А351 ЦФ8М (316), док су лопта и стабло АСТМ А182 Ф316. Стандардно седиште је РПТФЕ (ПТФЕ+15%фв). Остали материјали су доступни према траженим условима услуге.

3. Који опсег притиска и температуре вентил подржава?

Подаци о производу наводе максимални притисак од 1975 ПСИ и температурни опсег од -25℃ до 150℃. Стварно дозвољено притисак зависи од величине вентила, температуре, медијума и применљивог ранга притисак-температура.

4. Које навојне везе су доступне?

Стандардни навојни спојеви су НПТ и БСП. Остали захтеви за повезивање могу се дискутовати у складу са спецификација цевовода.

5. Да ли се материјал и компоненте за заптивање могу прилагодити?

Да. Други материјали за тело, куглицу, вретену, седиште и заптивне материјале могу се испоручити према радном медијуму, притиску и температурним захтевима.

6. Који документи су доступни?

Применљива документација производа може укључивати извештаје о испитивању материјала, записе о инспекцији и ИСО 9001 или ЦЕ документацију за одговарајућу конфигурацију вентила.

7. Како је вентил упакован за извоз?

Вентили су паковани у валовите картоне и кутије од шперплоче за извоз. Паковање се може прилагодити према величини вентила, количини поруџбине и транспортним захтевима.
