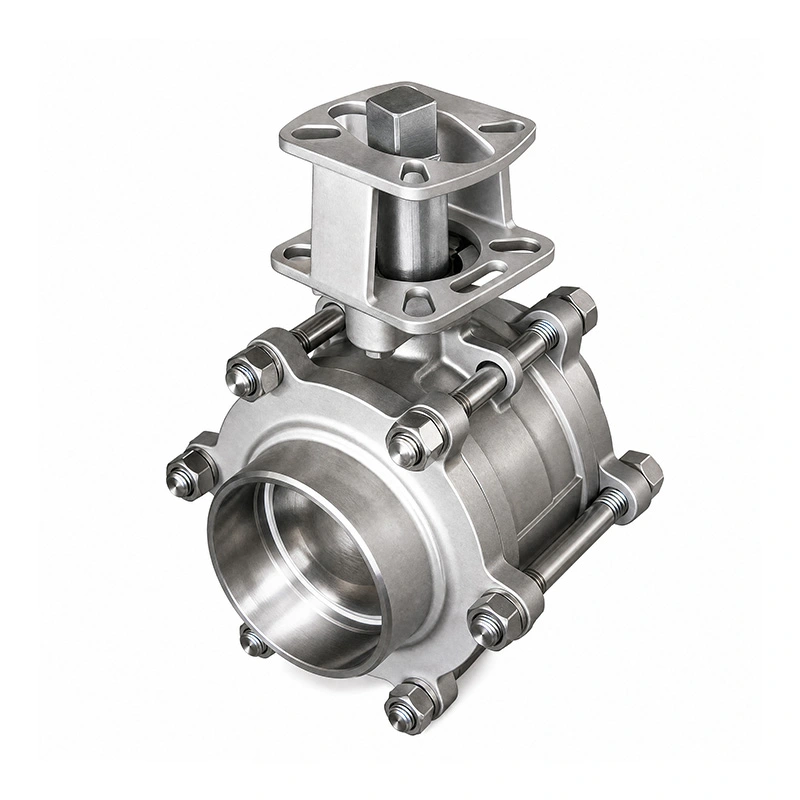

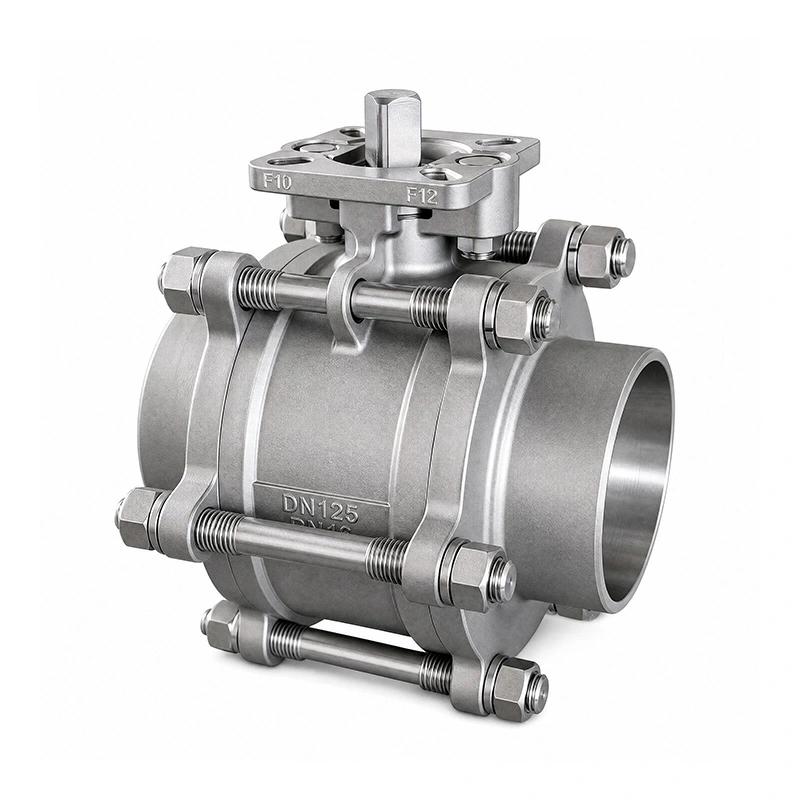

3ПЦ Чеоно заварени крајеви од нерђајућег челика Кугласти вентил са продуженим вретеном

Продужени кугласти вентил од нерђајућег челика са сучеоно завареним крајевима има чеоно заварене крајеве за трајну везу цевовода и продужено вретено за апликације где радна тачка вентила треба да буде удаљена од цеви. Троделно тело омогућава приступ унутрашњим компонентама ради одржавања, док ИСО 5211 подлога за монтажу подржава директну уградњу пнеуматских или електричних актуатора.

Главне димензије

Карактеристике производа

1. Сучеоно заварени цевовод

Вентил користи чеоно заварене крајеве произведене према АСМЕ Б16.25. Заваривање вентила директно у цевовод обезбеђује фиксну везу без навојних или прирубничких спојева, што ову конфигурацију чини погодном за сталне индустријске инсталације цевовода.

2. Проширена конфигурација стабла

Продужени држач обезбеђује додатни радни зазор између ручке или актуатора и цевовода. Корисно је тамо где изолација, распоред цеви или услови уградње ограничавају приступ стандардном стаблу вентила.

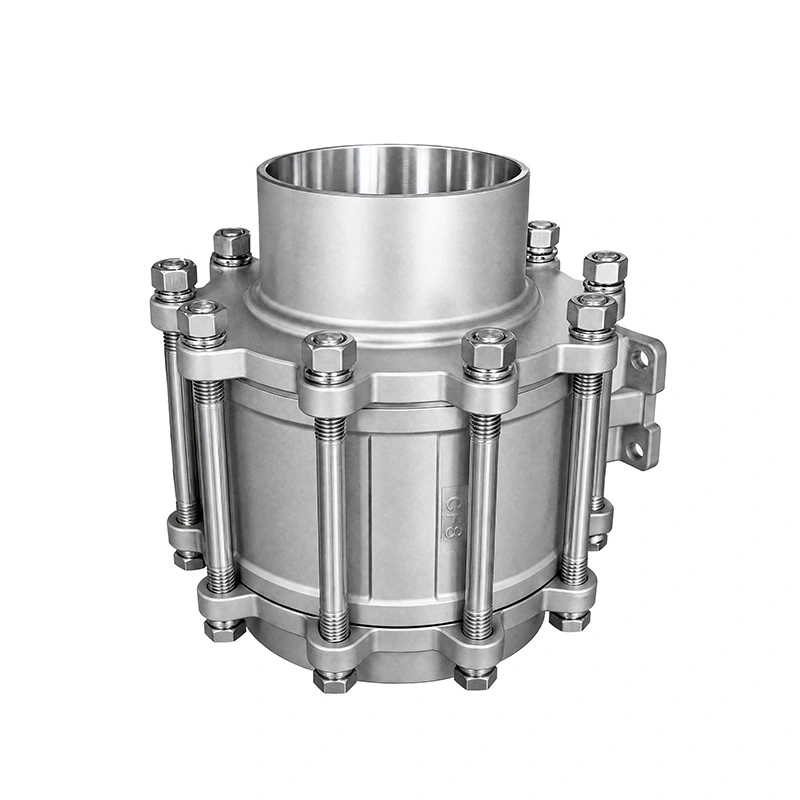

3. Тело од три дела за одржавање

Троделна конструкција омогућава приступ унутрашњим компонентама вентила када је потребна инспекција или замена. Седиште и компоненте за заптивање могу се сервисирати без замене комплетног вентила.

4. Конструкција вентила од нерђајућег челика

Продужени кугласти вентил од нерђајућег челика са сучеоно завареним крајевима користи АСТМ А351 ЦФ8М (316) за тело и АСТМ А182 Ф316 за куглицу и вретено. РПТФЕ седиште је одређено за наведени температурни опсег од -25℃ до 150℃.

Монтажа актуатора

Вентил је опремљен ИСО 5211 монтажном подлогом за директну инсталацију актуатора. Пнеуматски или електрични актуатори се могу изабрати према величини вентила, радном моменту и захтевима управљања. Интерфејс за монтажу актуатора треба проверити пре наручивања како би се осигурала компатибилност.

Стандарди и инспекција

Дизајн и производња прате АСМЕ Б16.34, са сучеоно завареним крајевима на основу АСМЕ Б16.25. Испитивање и инспекција вентила се спроводе у складу са АПИ 598. Оцене притиска и температуре се такође позивају на АСМЕ Б16.34.

Инспекција производње обухвата верификацију материјала, испитивање притиска, проверу заптивања и готове провере вентила. Извештаји о испитивању материјала и применљива документација о производу могу се обезбедити у складу са конфигурацијом вентила и захтевима поруџбине.

Апликације

Продужени кугласти вентил од нерђајућег челика са чеоно завареним крајевима је намењен за индустријске системе цевовода који захтевају трајну заварену везу и приступачан рад вентила. Типичне примене укључују хемијску прераду, петрохемијске системе, фармацеутску опрему, прераду хране и пића, производњу електричне енергије и третман воде.

Пре избора, потврдите медијум цевовода, притисак, температуру, величину цеви, спецификацију заваривања и расположиви простор за уградњу. Материјале вентила и конфигурацију седишта такође треба проверити да ли су компатибилни са сервисним медијумом.

ФАК

1. Које су главне примене продуженог вретена кугличног вентила од нерђајућег челика са сучеоно завареним крајевима?

Користи се у индустријским системима цевовода где је потребан заварени спој и проширени приступ вентилима. Примене обухватају хемијске, петрохемијске, фармацеутске, системе за прераду хране и пића, електричне енергије и воде.

2. Који стандард важи за крајеве заварене сучеоно?

Сучеоно заварени крајеви су специфицирани према АСМЕ Б16.25. Пре уградње треба проверити спецификацију заваривања у односу на дизајн цевовода.

3. Да ли се актуатор може директно инсталирати?

Да. Вентил има ИСО 5211 монтажну подлогу за инсталацију пнеуматског или електричног актуатора. Избор актуатора треба да се заснива на величини вентила, радном моменту и захтевима управљања.

4. Који материјали се користе у стандардној конфигурацији?

Тело је АСТМ А351 ЦФ8М (316), док су лопта и стабло АСТМ А182 Ф316. Стандардно седиште је РПТФЕ (ПТФЕ+15%фв). Остали материјали су доступни на захтев.

5. Колики је максимални опсег притиска и температуре?

Наведени максимални притисак је 285ПСИ, са температурним опсегом од -25℃ до 150℃. Стварне радне границе треба потврдити према величини вентила, медијуму и применљивим оценама притиска и температуре.

6. Да ли се вентил може прилагодити?

Да. Остали материјали и конфигурације компоненти се могу испоручити у складу са захтеваним медијумом, притиском, температуром и условима уградње.
