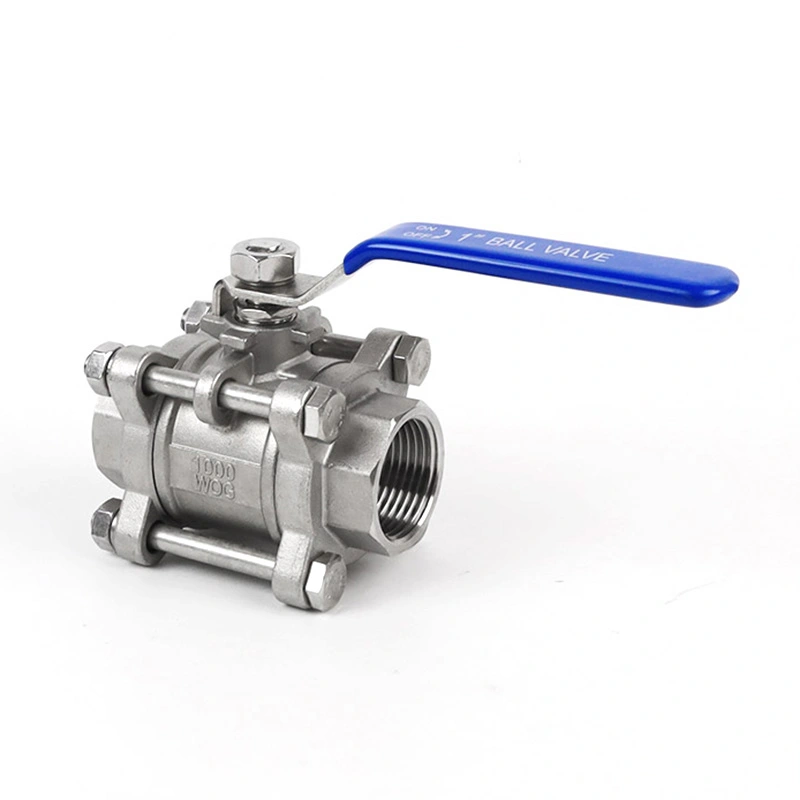

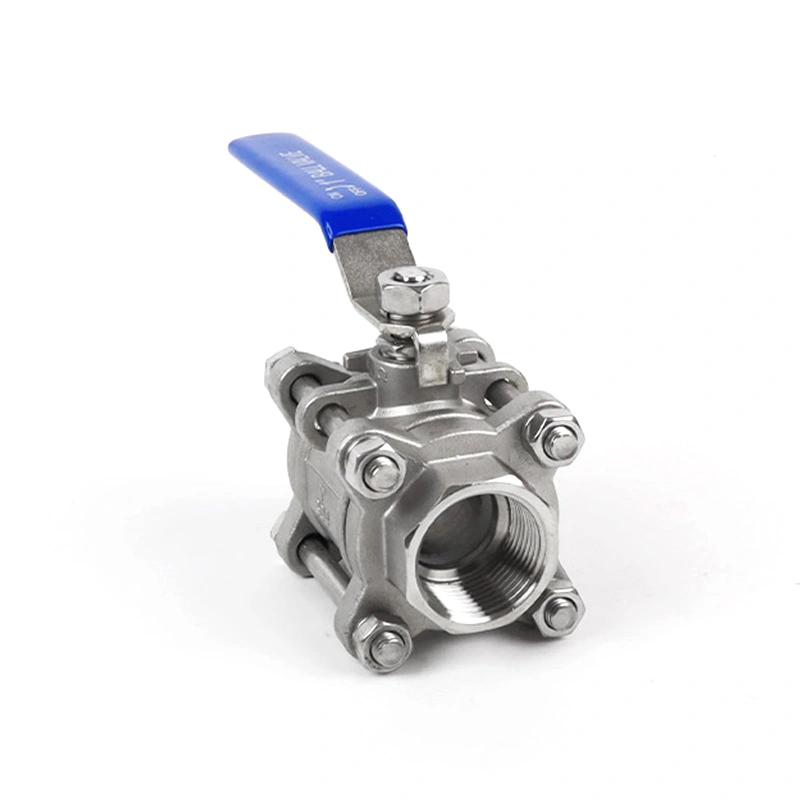

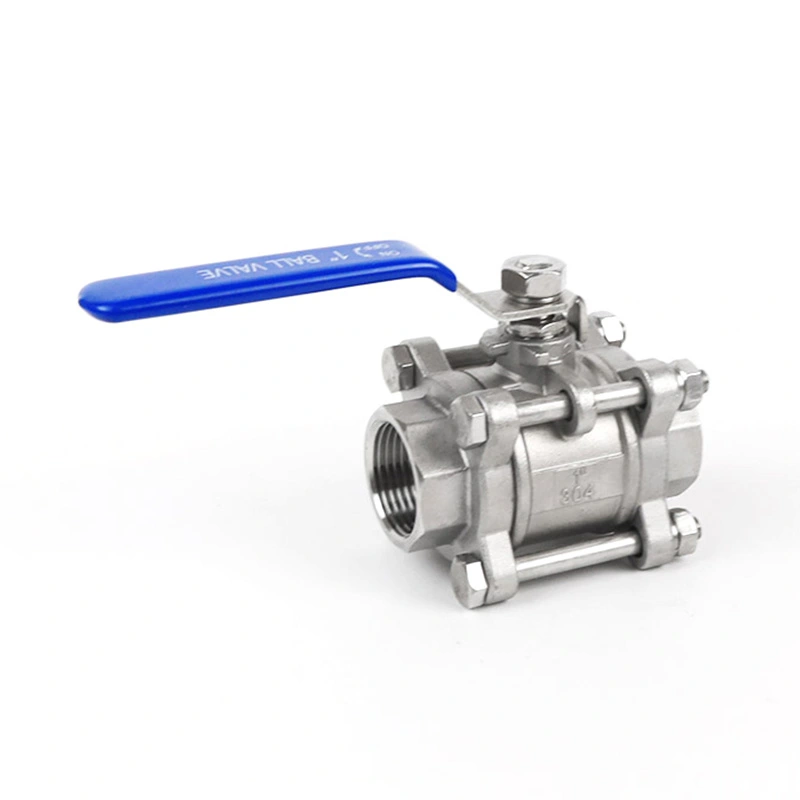

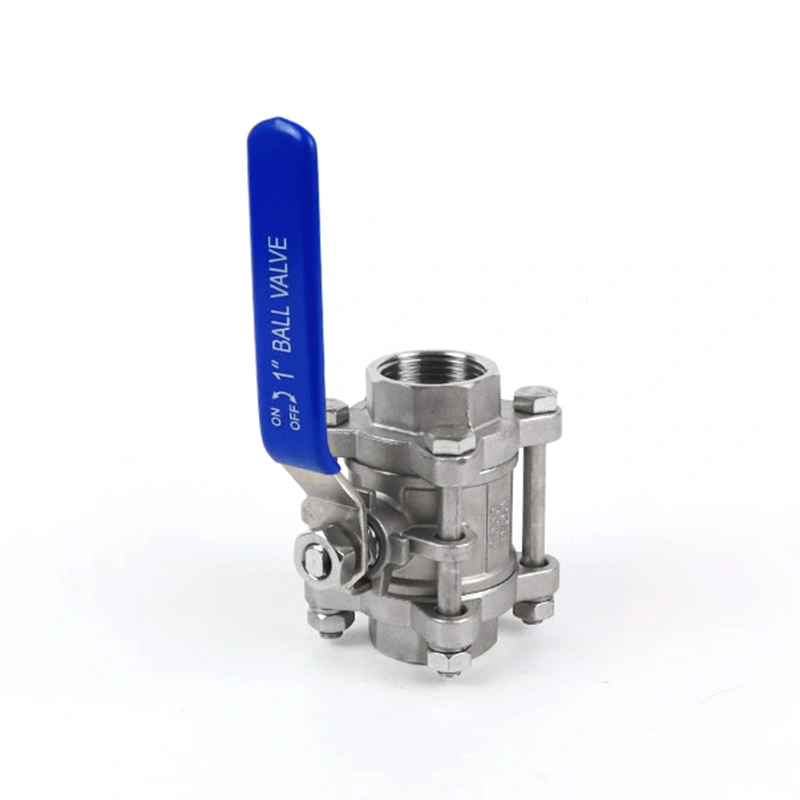

3ПЦ Хеави Дути куглични вентил са уређајем за закључавање

Схангтаи 3ПЦ Хеави Дути куглични вентил са уређајем за закључавање је дизајниран за индустријске системе цевовода који захтевају сигурно затварање и контролисан ручни рад. Троделна конструкција омогућава приступ унутрашњим компонентама за одржавање, док ручка која се може закључати помаже у спречавању ненамерног рада вентила. Могу се обезбедити различите конфигурације седишта, заптивки, притиска и температуре у складу са захтевима радног медијума и примене.

Предности

1. Троделна конструкција за тешке услове рада

Ојачано троделно тело је дизајнирано за индустријске цевоводе где је потребна робусна конструкција вентила. Троделни дизајн такође омогућава отварање вентила ради прегледа или одржавања без уклањања целог тела вентила из цевовода.

2. Ручка која се може закључати за контролисан рад

Интегрисани уређај за закључавање помаже да се ручка држи у одабраном положају вентила и смањује ризик од случајног или неовлашћеног рада. Ова карактеристика је корисна у индустријским системима где је потребно контролисати положај вентила током рада или одржавања.

3. Дизајн стабла против издувавања

Дршка је изнутра задржана како би се спречило избацивање вретена када је вентил под притиском. Ова конструкција пружа додатну сигурносну функцију за индустријску укључивање/искључивање.

4. Опције материјала од нерђајућег челика

Стандардна конфигурација материјала укључује опције СС316 и СС304 за тело, лопту, стабло и друге компоненте. ПТФЕ се користи за седиште куглице, фрикциони прстен и паковање вретена у наведеној конфигурацији. Избор материјала треба да буде усклађен са радним медијумом, притиском и температуром.

5. Могућност притиска и температуре

Вентил има класу притиска ЦЛ150, максимални притисак од 540 ПСИ и температурни опсег од -25℃ до 150℃ у складу са наведеном конфигурацијом. Стварни дозвољени радни притисак треба проверити у односу на применљиве услове притиска и температуре пре избора.

6. Фабричка производња и контрола квалитета

Схангтаи управља производњом вентила, машинском обрадом, монтажом, инспекцијом и испитивањем притиска у својој фабрици. Документација о материјалу и применљиви ЦЕ и ИСО 9001 сертификати могу се обезбедити у складу са захтевима производа и поруџбине.

Главне димензије

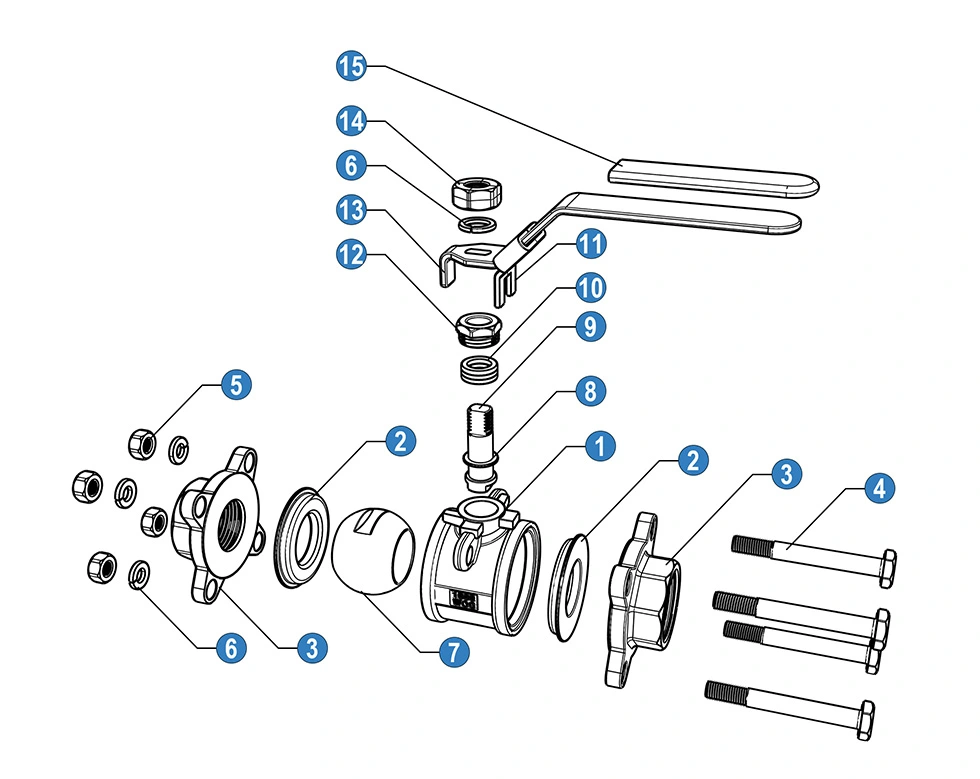

Materials and Components

* Н: крајеви навоја према АНСИ Б 2.1 НПТ

* Б: Крајеви навоја према БС21 БСП

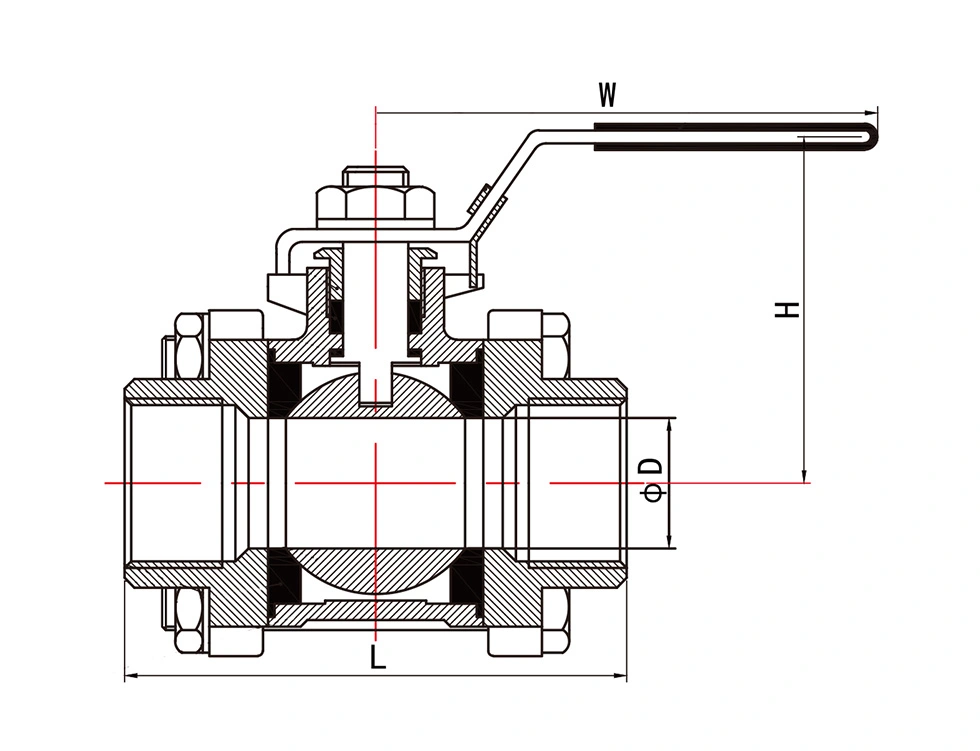

Опште димензије

Кв вредности

Кв (м3/х) = Проток воде у кубном метру на сат који ће створити пад притиска од 1 бар преко вентила.

Апликације

3ПЦ Хеави Дути куглични вентил са уређајем за закључавање је погодан за индустријске цевоводе и апликације у опреми где је потребно ручно затварање и контролисан рад вентила, укључујући:

Нафта и гас

Хемијска обрада

Петрохемијска постројења

Третман воде

Електрични и комунални системи

ХВАЦ & индустријски цевоводи

Системи компримованог ваздуха

Поморство и бродоградња

ФАК

1. Шта је 3ПЦ куглични вентил за тешке услове рада са уређајем за закључавање?

То је троделни кугласти вентил дизајниран за индустријску укључивање/искључивање и опремљен уређајем за закључавање на ручки. Троделна конструкција омогућава приступ унутрашњим компонентама вентила ради прегледа и одржавања.

2. Која је намена уређаја за закључавање?

Уређај за закључавање помаже да се ручка осигура у изабраном отвореном или затвореном положају и смањује могућност ненамерног рада вентила током нормалног сервиса или одржавања.

3. Који притисак и температуру може да поднесе овај вентил?

Наведена конфигурација има класу притиска ЦЛ150, максимални притисак од 540 ПСИ и температурни опсег од -25℃ до 150℃. Стварни дозвољени притисак треба да се потврди у складу са величином вентила, температуром, медијумом и применљивом оценом притиска и температуре.

4. Који материјали су доступни?

Наведена конфигурација користи компоненте СС316 и СС304, са ПТФЕ-ом који се користи за седиште куглице, фрикциони прстен и паковање вретена. Друге опције материјала могу бити доступне у зависности од радног медијума и захтева примене.

5. Који стандарди повезивања су доступни?

Вентил је доступан са НПТ и БСП крајевима са навојем. НПТ крајеви навоја прате АНСИ Б 2.1 НПТ, док БСП крајеви навоја прате БС21 БСП према испорученој спецификацији.

6. Колика је Кв вредност кугличног вентила?

Кв означава проток воде у кубним метрима на сат који производи пад притиска од 1 бар преко вентила. Наведене Кв вредности могу се користити као референца при процени капацитета протока за различите величине вентила.

7. Да ли се вентил може прилагодити за различите примене?

Да. Схангтаи може разговарати о различитим конфигурацијама тела, седишта, заптивача, притиска, температуре, везе и материјала у складу са радним медијумом и захтевима примене. Остали материјали су доступни на захтев.

8. Који стандарди се користе за вентил?

Испоручена спецификација упућује на АСМЕ Б16.34 за пројектовање и производњу и оцене притиска и температуре, док се АПИ 598 користи за тестирање и инспекцију. Применљиви стандард треба да буде потврђен за конфигурацију и поруџбину специфичне вентила.

9. Да ли се могу обезбедити документи о материјалу и квалитету?

Да. Документација о материјалу и применљиви ЦЕ и ИСО 9001 сертификати могу се обезбедити у складу са конфигурацијом производа и захтевима поруџбине.

10. Да ли је Схангтаи произвођач?

Да. Схангтаи производи вентил и управља производњом, машинском обрадом, монтажом, инспекцијом и повезаним процесима снабдевања у својој фабрици у Венџоуу, Кина.
