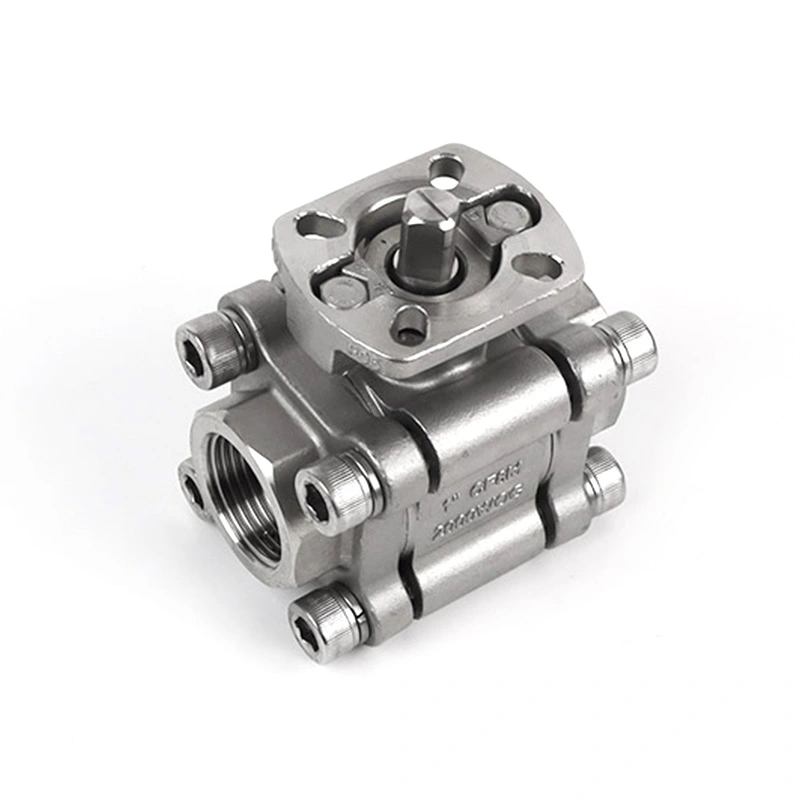

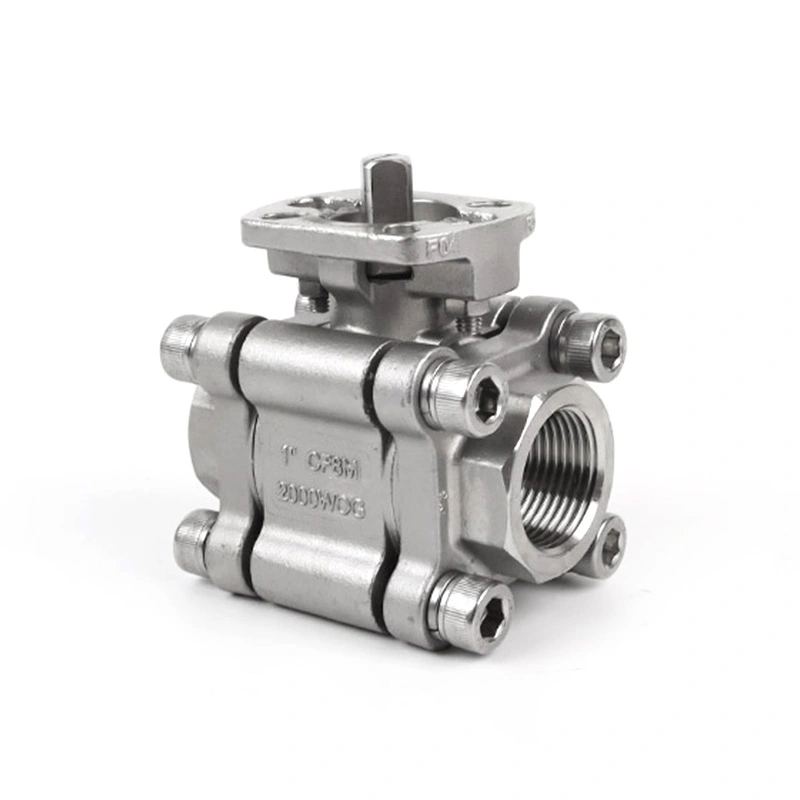

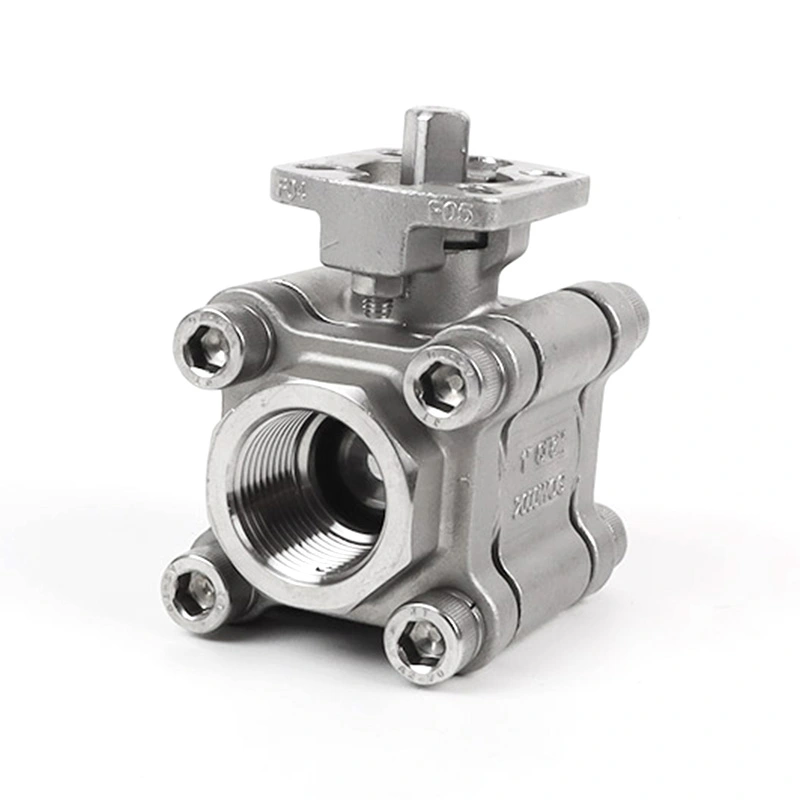

Куглични вентил 2000ВОГ од 3 ком са ИСО 5211 базом за актуатор

Схангтаи 3ПЦ куглични вентил 2000ВОГ са ИСО 5211 базом за актуатор је троделни куглични вентил од нерђајућег челика дизајниран за ручну или аутоматизовану услугу укључивања и искључивања. Вентил користи тело, куглу и вретено од нерђајућег челика 316, са ИСО 5211 монтажном базом за инсталацију актуатора. Доступан је у НПТ и БСП навојним везама и може се конфигурисати за различите индустријске медије и услове рада.

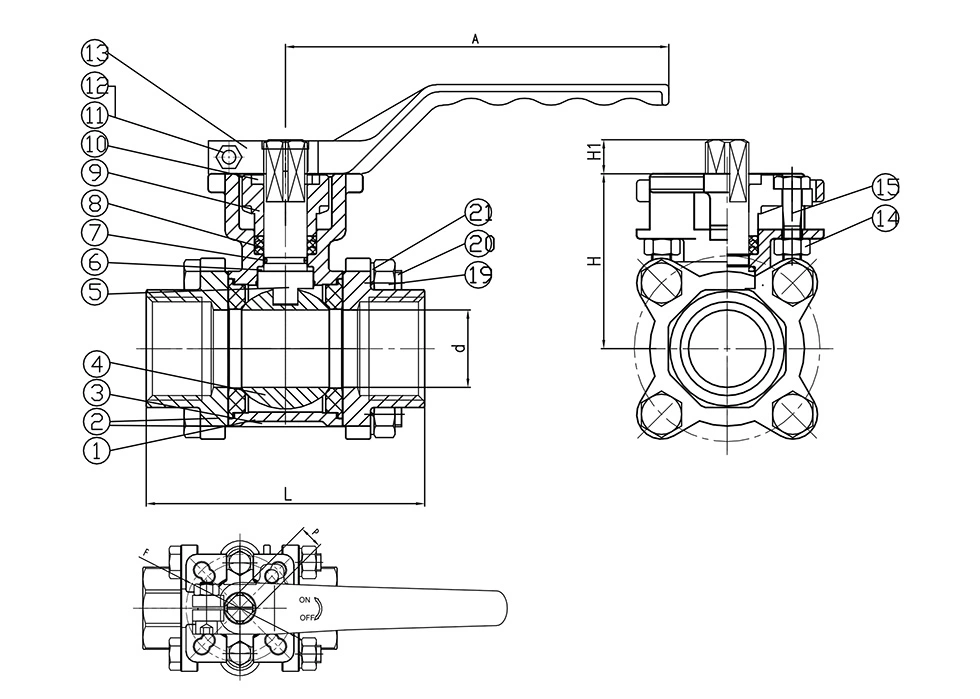

Главне димензије

Опште димензије:

Монтажа актуатора

3ПЦ куглични вентил 2000ВОГ са ИСО 5211 базом за актуатор је конфигурисан са ИСО 5211 монтажном базом за инсталацију актуатора. Монтажне димензије приказане у табели општих димензија, укључујући Ф и П, могу се користити приликом провере компатибилности актуатора. Потребан актуатор треба изабрати према величини вентила, радном моменту и захтевима система.

Тело од три дела омогућава приступ унутрашњим компонентама вентила када је потребна провера или замена. Конструкција од нерђајућег челика и конфигурација седишта РПТФЕ се могу изабрати за компатибилне индустријске медије и услове рада.

Апликације

Овај вентил се може користити за он-офф контролу флуида у индустријским системима цевовода, укључујући третман воде, сервис нафте и гаса, хемијску прераду, компримовани ваздух, клизач опреме и опште процесне цеви. Компатибилност медија треба да се потврди из материјала тела, седишта и заптивки пре избора.

За аутоматизоване системе, 3ПЦ куглични вентил 2000ВОГ са ИСО 5211 основом за актуатор може бити упарен са одговарајућим пнеуматским или електричним актуатором у складу са захтеваном методом управљања и радним обртним моментом.

Мере предострожности за употребу

1. Пре инсталације проверите да ли су вредности притиска и температуре вентила прикладне за стварне услове рада.

2. Проверите монтажне димензије актуатора и интерфејс пре него што изаберете актуатор.

3. Изаберите седиште вентила, заптивке и друге влажне компоненте према радном медијуму и температури.

4. Избегавајте удар или прекомерну спољну силу на тело вентила, ручку и навојне спојеве.

5. Инсталацију, монтажу актуатора и одржавање треба извршити у складу са важећим процедурама вентила и цевовода.

Достава и паковање

Вентили су паковани у валовите картоне и кутије од шперплоче за извоз. Спецификације паковања се могу прилагодити према величини вентила, количини поруџбине и захтевима за транспорт.

ФАК

1. Колики је максимални радни притисак 3ПЦ кугличног вентила 2000ВОГ са ИСО 5211 базом за актуатор?

Наведени максимални притисак је 1975 ПСИ. Дозвољени радни притисак треба да се потврди у складу са величином вентила, температуром, медијумом и применљивом оценом притиска и температуре.

2. Која је сврха базе ИСО 5211?

База ИСО 5211 пружа стандардизовани интерфејс за монтажу актуатора. Величину актуатора и монтажне димензије треба проверити у односу на Ф и П димензије вентила пре уградње.

3. Који материјали се користе за вентил?

Главна конфигурација користи ЦФ8М за тело и капу, 316 за куглу и вретено, РПТФЕ за седиште и ПТФЕ, Витон и 304 нерђајући челик за остале наведене компоненте.

4. Да ли се вентил може користити са пнеуматским или електричним актуаторима?

Да. Вентил се може конфигурисати за рад актуатора. Погон треба изабрати према величини вентила, радном моменту, интерфејсу за монтажу и захтевима управљања.

5. Који стандарди повезивања су доступни?

Наведене опције повезивања су НПТ и БСП крајеви са навојем. Применљиву везу треба потврдити приликом наручивања.

6. Могу ли се испоручити други материјали?

Да. Остали материјали су доступни на захтев, у зависности од захтеваног притиска, температуре, медија и конфигурације компоненти.
