3ПЦ куглични вентил од угљеничног челика 2000ВОГ

Куглични вентил од 3 комада од угљеничног челика 2000ВОГ је троделни куглични вентил са продуженим стубом за изоловане цевоводе, закопане инсталације и апликације где је потребно проширити радну тачку. 2000ВОГ рејтинг и троделна конструкција чини га погодним за контролу течности под високим притиском. Вентил се може раставити за преглед и замена седишта или заптивки.

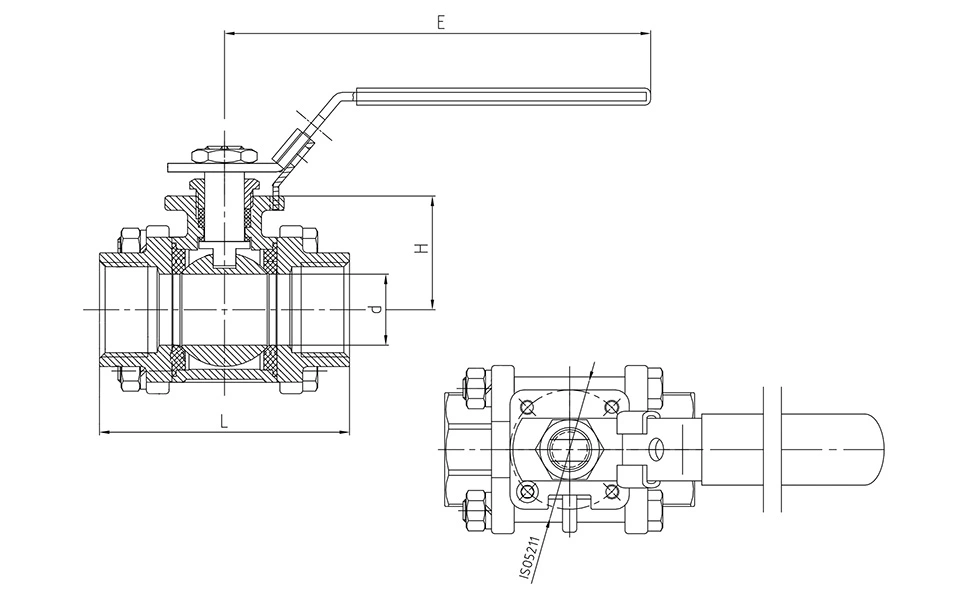

Главне димензије

Н: Крајеви навоја према АНСИ Б 2.1 НПТ
Б: Навој се завршава према БС21 БСП

Кључне карактеристике

1. Продужени носач за посебне услове уградње

Продужени стуб омогућава приступ радној тачки вентила када је цевовод изолован, закопан или инсталиран на локацији са ограниченим приступом. Структура вретена против издувавања помаже да се дршка задржи унутар тела вентила када вентил је под притиском.

2. Троделна конструкција

Тело од три дела омогућава отварање вентила ради провере и одржавања. Седишта, заптивке и остало унутрашње компонентама се може приступити ради замене када је то потребно. Ова конструкција је практична за индустријске цевоводе системи где је потребно периодично одржавање.

3. 1975ПСИ Максимални притисак

Тхе3ПЦ куглични вентил од угљеничног челика 2000ВОГје наведен са максималним притиском од 1975ПСИ. Тхе применљиви радни притисак зависи од величине вентила, температуре, медијума и оцене притисак-температура. Тхе Ознака 2000ВОГ се односи на услуге воде, нафте и гаса према важећим условима.

4. НПТ и БСП везе

Вентил је доступан са НПТ и БСП навојним прикључцима. Избор везе треба да одговара цевоводу стандардне и инсталационе захтеве.

Материјали и стандарди

Испоручена конфигурација користи АСТМ А351 316 за тело вентила, АСТМ А182 Ф316 за куглицу и вретено и РПТФЕ (ПТФЕ+15%фв) за седиште. Остали материјали су доступни на захтев према траженим условима услуге.

Дизајн и производња су засновани на ИСО 17292/АПИ 608. Испитивање и инспекција прате АПИ 598, док оцене притисак-температура се односе на АСМЕ Б16.34. Наведени температурни опсег је -25℃ до 150℃.

Контрола квалитета

Инспекција производње обухвата верификацију улазног материјала, испитивање притиска, тестове заптивања и готовог вентила инспекција. Извештаји о испитивању материјала и применљива документација о производу могу се обезбедити у складу са вентилом захтеви за конфигурацију и наруџбу.

ИСО 9001 и ЦЕ документација је доступна за применљиве конфигурације. Материјал, седиште и заптивне компоненте могу такође бити изабран према потребном притиску, температури и медијуму.

Апликације

Куглични вентил од 3 комада 2000ВОГ од угљеничног челика може се сматрати за укључивање-искључивање високог притиска у индустријским цевоводима системи, укључујући третман воде, нафту и гас, хемијску обраду, компримовани ваздух и општу контролу флуида. Тхе продужено вретено је посебно корисно када изолација или дубина уградње отежавају стандардно вретено вентила приступ.

Пре избора, потврдите радни притисак, температуру, медијум, величину вентила, врсту прикључка и доступност инсталациони простор. Компатибилност материјала треба проверити за тело, лопту, вретено и седиште.

ФАК

1. Колики је максимални радни притисак 3ПЦ кугличног вентила од угљеничног челика 2000ВОГ?

Подаци о производу наводе максимални притисак од 1975ПСИ. Треба потврдити стварни дозвољени радни притисак према величини вентила, температури, медијуму и применљивој оцени притиска и температуре.

2. Чему служи продужена стабљика?

Продужени стуб се користи за изоловане цевоводе, укопане инсталације и локације на којима вентил ради тачка треба да буде удаљена од прикључка на цевовод.

3. Које навојне везе су доступне?

Доступне су НПТ и БСП навојне везе. Прикључак треба изабрати према стандарду цевовода и захтеви за уградњу.

4. Да ли се материјали вентила могу прилагодити?

Да. Други материјали за тело, куглицу, вретену, седиште и заптивне материјале могу се испоручити у складу са потребним медијумом, притиском и температуру.

5. Који документи се могу доставити?

Извештаји о испитивању материјала и применљива инспекција или документација о производу могу се обезбедити у складу са вентилом захтеви за конфигурацију и наруџбу. ИСО 9001 и ЦЕ документација је доступна за применљиве конфигурације.

6. Како је вентил упакован за извоз?

Вентили су паковани у валовите картоне и кутије од шперплоче за извоз. Спецификације паковања могу бити прилагођен према величини вентила, количини и захтевима за транспорт.
