Када су чистоћа, отпорност на корозију, компактна аутоматизација и поуздано искључивање важни,Схангтаиобезбеђује1ком електрополираног нерђајућег челика са директним монтажним кугличним вентиломкао практично решење за захтевне системе контроле флуида. Његова електрополирана површина од нерђајућег челика, директна монтажна структура актуатора и прецизно обрађене компоненте чине га погодним за фармацеутске, прехрамбене, третмане воде, хемијске и аутоматизоване индустријске примене.

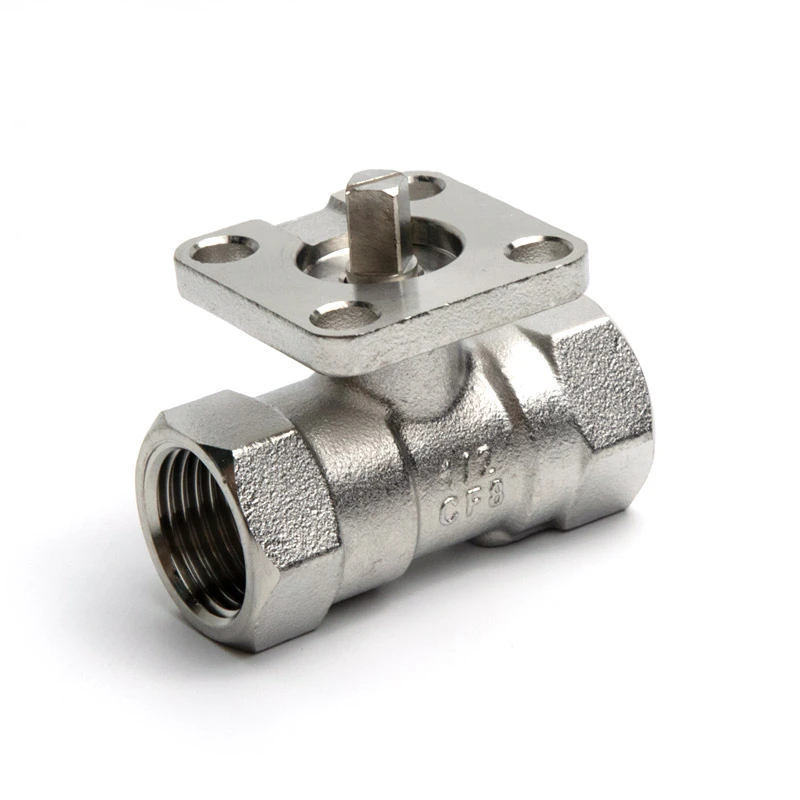

Куглични вентил од 1 ком електрополираног нерђајућег челика са директном монтажом комбинује једноделну конструкцију са електрополираном површином и интегрисаном платформом за директну монтажу. Електрополирање ствара глаткију и равномернију површину од нерђајућег челика, помаже у смањењу акумулације остатака и поједностављује чишћење. Структура за директну монтажу омогућава уградњу компатибилних пнеуматских или електричних актуатора без додатних монтажних носача, стварајући компактније решење за аутоматизацију. Са опцијама од нерђајућег челика 304 и 316, НПТ или БСП навојним прикључцима, опсегом величине 1/4"–2" и могућношћу притиска до 285 ПСИ, овај тип кугличног вентила може испунити широк спектар захтева за контролу индустријске течности.
Садржај
Зашто одабрати куглични вентил од електрополираног нерђајућег челика?
Како дизајн директног монтирања побољшава аутоматизацију?
Шта једноделну конструкцију чини практичном?
Где се може користити овај куглични вентил?
Кључне спецификације на први поглед
Како купци треба да изаберу прави вентил?
Кључне предности за индустријске купце
Разматрања о инсталацији и одржавању
Зашто размотрити Схангтаи за свој пројекат вентила?
Зашто одабрати куглични вентил од електрополираног нерђајућег челика?
Стање површине је важно за разматрање када вентил ради у системима где су чистоћа, отпорност на корозију и ефикасност одржавања битни. Електрополирање уклања микроскопске неправилности са површине од нерђајућег челика и производи глаткију завршну обраду. Ово може помоћи у смањењу подручја у којима се могу акумулирати загађивачи или остаци процеса.
За апликације које укључују често чишћење или захтевне хигијенске захтеве, глатка површина вентила може да поједностави одржавање. Нерђајући челик такође пружа снажну комбинацију механичке издржљивости и отпорности на корозију, што га чини погодним за широк спектар индустријских окружења.
Схангтаи вентил је доступан са 304 нерђајућим челиком као стандардном опцијом материјала, док се конфигурације од нерђајућег челика 316 могу изабрати када услови пројекта захтевају додатну отпорност на корозију. Страница производа наводи АСТМ А351 ЦФ8 (304) за тело, са нерђајућим челиком који се користи за главне влажне компоненте и заптивне компоненте на бази ПТФЕ.
- Глаткија електрополирана површина од нерђајућег челика
- Побољшана отпорност на корозију и површинску контаминацију
- Лакше чишћење и одржавање
- Погодно за системе флуида који су осетљиви на чистоћу
- Доступан у различитим конфигурацијама материјала од нерђајућег челика
Како дизајн директног монтирања побољшава аутоматизацију?
Индустријска аутоматизација вентила често захтева поуздану везу између вентила и актуатора. Традиционални аранжмани могу захтевати одвојене носаче или хардвер за монтажу, повећавајући број компоненти и укупни отисак инсталације.
Куглични вентил са директном монтажом интегрише платформу за монтажу актуатора у дизајн вентила. Компатибилни пнеуматски или електрични актуатори се стога могу директно инсталирати, чиме се поједностављује механички распоред. Ово је посебно корисно за произвођаче опреме и систем интеграторе који дизајнирају компактне аутоматизоване склопове за контролу флуида.
Структура директног монтирања може пружити неколико практичних предности:
- Компактна инсталација:Елиминише потребу за посебним држачем за монтажу у компатибилним конфигурацијама.
- Мање компоненти:Једноставнија веза може смањити додатни хардвер.
- Спремност за аутоматизацију:Подржава интеграцију са пнеуматским или електричним активирањем.
- Флексибилан рад:Продужене ручке се такође могу узети у обзир за одговарајуће ручне примене.
- Лакша системска интеграција:Стандардизовани концепт монтаже је користан за ОЕМ опрему и аутоматизоване процесне системе.
Шта једноделну конструкцију чини практичном?
Једноделно тело кугличног вентила пружа једноставну конструкцију за апликације где се преферира компактан и робустан распоред вентила. Вентил користи механизам за управљање са куглицом и вретеном за контролу протока течности, док компоненте седишта и заптивке обезбеђују неопходну функцију затварања.
Прецизна обрада је такође важна. Тачне димензије између тела, кугле, вретена и заптивних компоненти помажу у одржавању несметаног рада и поузданог заптивања. Схангтаи наводи прецизно обрађене компоненте и инспекцију материјала као део свог производног приступа.
Вентил такође укључује вретено против издувавања и опцију уређаја за закључавање. Ове карактеристике могу бити драгоцене у индустријским инсталацијама где су контролисани рад и механичка безбедност важни фактори.
Где се може користити овај куглични вентил?
Комбинација електрополираног нерђајућег челика, компактне конструкције и директне монтаже актуатора чини овај вентил погодним за примене где су потребна и изолација флуида и аутоматизација.
Типичне области примене укључују:
- Фармацеутска опрема:Корисно тамо где су важне глатке површине и компоненте за контролу протока које се могу очистити.
- Прерада хране:Погодно за системе флуида који захтевају компоненте од нерђајућег челика отпорне на корозију.
- Третман воде:Погодно за аутоматизоване тачке за изолацију и контролу протока.
- Хемијска обрада:Конструкција од нерђајућег челика може да обезбеди издржљивост у одабраним процесним окружењима.
- Индустријска аутоматизација:Директна монтажа актуатора подржава аутоматско отварање и затварање.
- ОЕМ опрема:Компактна конфигурација вентила може поједноставити интеграцију у упаковане машине.
Погодност примене увек треба проценити у односу на стварну течност, притисак, температуру, хемијску компатибилност, стандард за повезивање и захтеве актуатора.
Кључне спецификације на први поглед
Следеће спецификације пружају практичну референцу за инжењере, дистрибутере, ОЕМ купце и систем интеграторе који процењују овај вентил.
| Параметар | Спецификација |
|---|---|
| Тип вентила | 1ком електрополираног нерђајућег челика са директним монтажним кугличним вентилом |
| Номинал Сизе | 1/4" до 2" |
| Класа притиска | ЦЛ150 |
| Максимални притисак | 285 ПСИ |
| Тхреад Стандардс | НПТ / БСП |
| Стандард дизајна и производње | АСМЕ Б16.34 |
| Тестинг Стандард | АПИ 598 |
| Материјал тела | АСТМ А351 ЦФ8 (304) |
| Материјал кугле и стабла | АСТМ А182 Ф304 |
| Материјал седишта | РПТФЕ (ПТФЕ + 15% пунило) |
| Температурни опсег | -25°Ц до 150°Ц |
| Тип порта | Редуцед Порт |
За технички избор, купци треба да провере најновије цртеже са димензијама, оцене притиска и температуре, конфигурацију материјала и захтеве за повезивање пре него што дају поруџбину.
Како купци треба да изаберу прави вентил?
Одабир кугличног вентила од нерђајућег челика требало би да укључује више од једноставног усклађивања номиналне величине цеви. Инжењери треба да размотре комплетно радно окружење како би избегли проблеме са компатибилношћу или перформансама.
1. Потврдите стандард везе
Вентил подржава НПТ и БСП конфигурације са навојем. Изабрани стандард навоја треба да одговара повезаном систему цеви или фитинга како би се избегли проблеми са инсталацијом.
2. Проверите притисак и температуру
Наведени максимални притисак је 285 ПСИ, док је наведени температурни опсег од -25°Ц до 150°Ц. Стварни услови примене треба да остану у оквиру применљивих вредности притисак-температура.
3. Процените компатибилност материјала
Нерђајући челик 304 и 316 нуде различите нивое отпорности на корозију. Приликом одабира материјала треба узети у обзир процесну течност, концентрацију, температуру и хемикалије за чишћење.
4. Одредите оперативни метод
За аутоматизовану опрему, потврдите да ли је пожељнији пнеуматски или електрични актуатор. Структура директног монтирања може помоћи у смањењу сложености инсталације када је актуатор компатибилан са монтажом вентила.
5. Размотрите захтеве протока
Овај модел користи конфигурацију са смањеним портом. Купци треба да узму у обзир потребну брзину протока и пад притиска, а не да бирају вентил искључиво на основу величине цеви. Наведене Кв вредности могу пружити корисну почетну тачку за процену протока.
Кључне предности за индустријске купце
За купце који упоређују кугласте вентиле од нерђајућег челика, вредност ове конфигурације долази од комбинације површинске обраде, конструкције, компатибилности аутоматизације и флексибилности производње.
| Феатуре | Практична корист |
|---|---|
| Елецтрополисхед Финисх | Глаткија површина и лакше чишћење |
| Конструкција од нерђајућег челика | Отпорност на корозију и механичка издржљивост |
| Платформа за директно постављање | Поједностављује интеграцију актуатора |
| Једноделно тело | Компактна и једноставна конструкција вентила |
| 304 / 316 Опције | Омогућава избор материјала за различита окружења |
| НПТ / БСП навоји | Подржава различите захтеве за повезивање цевовода |
| ОЕМ прилагођавање | Подржава прилагођене спецификације и велике захтеве |
Разматрања о инсталацији и одржавању
Чак и висококвалитетни вентил захтева одговарајућу инсталацију и рад. Пре уградње, проверите навоје, заптивне површине, тело вентила и цевовод на контаминацију или оштећење. Цјевовод треба правилно поравнати како би се спријечило непотребно механичко оптерећење вентила.
Током пуштања у рад, проверите да ли се вентил отвара и затвара глатко и да актуатор, ако је инсталиран, ради у оквиру захтеваног опсега обртног момента. Испитивање притиска треба да прати важеће процедуре пројекта и безбедносне захтеве.
За дуготрајну услугу, тимови за одржавање треба повремено да провере:
- Спољно цурење око навојних спојева и заптивки
- Радни момент и кретање вентила
- Монтажа и поравнање актуатора
- Знаци корозије или оштећења површине
- Седиште и перформансе заптивања
- Радни притисак и температурни услови
Приликом инсталирања, тестирања или сервисирања вентила препоручује се придржавање техничке документације произвођача и применљивих индустријских стандарда.
Често постављана питања
Која је главна предност електрополираног кугличног вентила од нерђајућег челика?
Електрополирањем се добија глаткија површина од нерђајућег челика која може побољшати чишћење, смањити накупљање површинских остатака и подржати отпорност на корозију. Ово чини вентил посебно атрактивним за индустријске примене које су осетљиве на чистоћу.
Да ли се вентил може повезати са пнеуматским актуатором?
Да. Платформа за директно постављање је дизајнирана да подржи компатибилне пнеуматске актуаторе. Електрични актуатори и одговарајуће продужене ручке се такође могу размотрити у складу са радним захтевима.
Које величине су доступне?
Стандардни распон величина је 1/4" до 2". Купци којима су потребне друге величине или прилагођене спецификације могу разговарати о својим захтевима са произвођачем.
Да ли вентил подржава и НПТ и БСП навој?
Да. Доступне су опције повезивања са НПТ и БСП навојима, што омогућава да се вентил усклади са различитим системима цевовода.
Који стандарди су повезани са овим вентилом?
Информације о производу специфицирају АСМЕ Б16.34 за пројектовање и производњу и АПИ 598 за тестирање и инспекцију. Захтеве специфичне за пројекат треба потврдити пре набавке.
Може ли Схангтаи да обезбеди прилагођавање ОЕМ-а?
Да. Схангтаи подржава ОЕМ и прилагођене захтеве вентила, укључујући избор материјала, спецификације, површинску обраду, стандарде повезивања и захтеве за масовну производњу.
Зашто размотрити Схангтаи за свој пројекат вентила?
Тхе1ком електрополираног нерђајућег челика са директним монтажним кугличним вентиломје дизајниран за купце којима је потребна комбинација глатке површине од нерђајућег челика, компактне конструкције вентила и практичне интеграције аутоматизације. Његове опције од нерђајућег челика 304/316, НПТ или БСП везе, директна монтажна структура актуатора и индустријски дизајн чине га разноврсним избором за системе за контролу флуида у више индустрија.
Схангтаи подржава дистрибутере, произвођаче ОЕМ опреме, системске интеграторе и индустријске пројекте са прилагођеним решењима вентила и могућностима масовног снабдевања. Ако процењујете величину вентила, материјал, оцену притиска, тип прикључка, површинску обраду или компатибилност актуатора, погледајте 1ПЦ електрополирани куглични вентил од нерђајућег челика са директним монтажом за детаље о производу и информације о избору.
Тражите поуздано решење вентила од нерђајућег челика за ваш следећи пројекат?Поделите своју потребну величину, радни медијум, притисак, температуру, стандард везе и захтеве за аутоматизацију са Схангтаи-јем да бисте добили одговарајућу конфигурацију и техничку подршку.Контактирајте насданас да бисте разговарали о вашим захтевима за ОЕМ, прилагођене или расуте вентиле и пронашли практично решење за ваш систем контроле течности.
