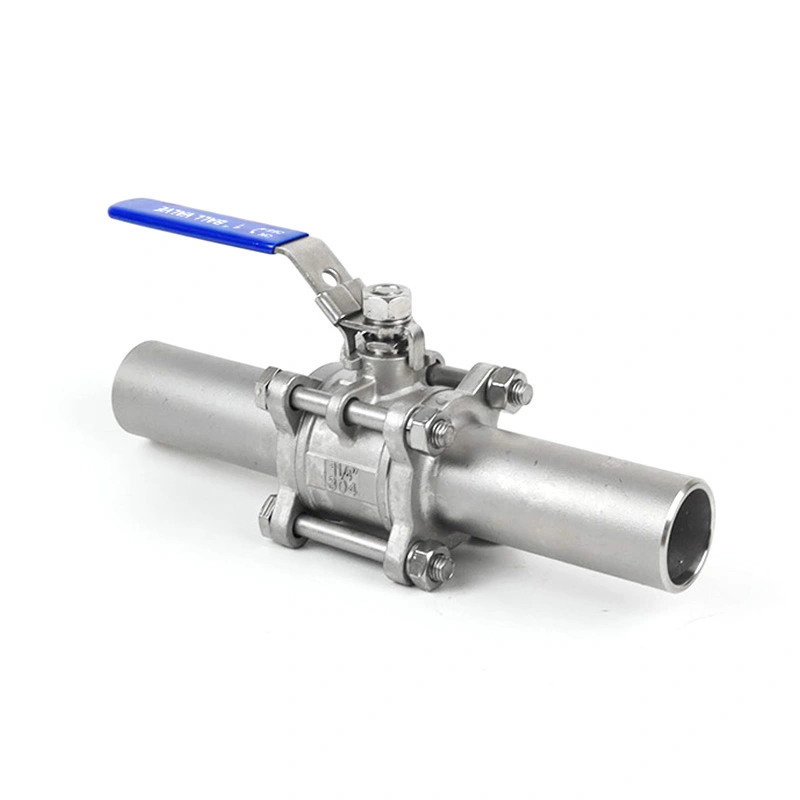

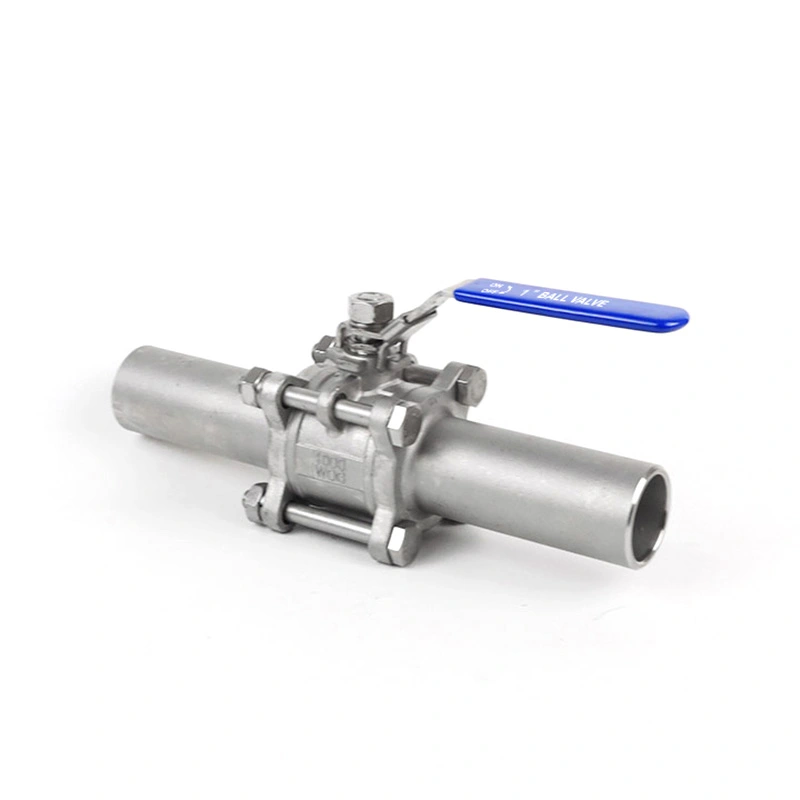

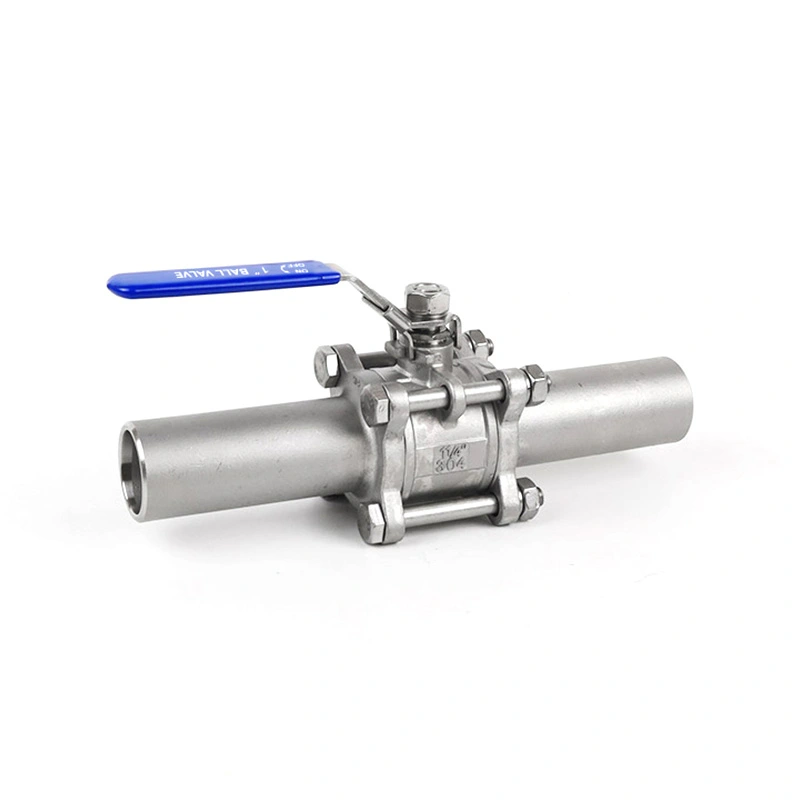

3ПЦ Кугласти вентил Велд Ектендед

3ПЦ куглични вентил Велд Ектендед користи продужене крајеве за сучеоно заваривање да обезбеди додатну дужину заваривања између вентила тело и цевовод. Продужени крајеви су корисни за изоловане цевоводе, укопане инсталације и распоред цевовода где је потребно додатно растојање заваривања. Тело од три дела такође омогућава приступ унутрашњим компонентама за преглед и замена након изолације цевовода.

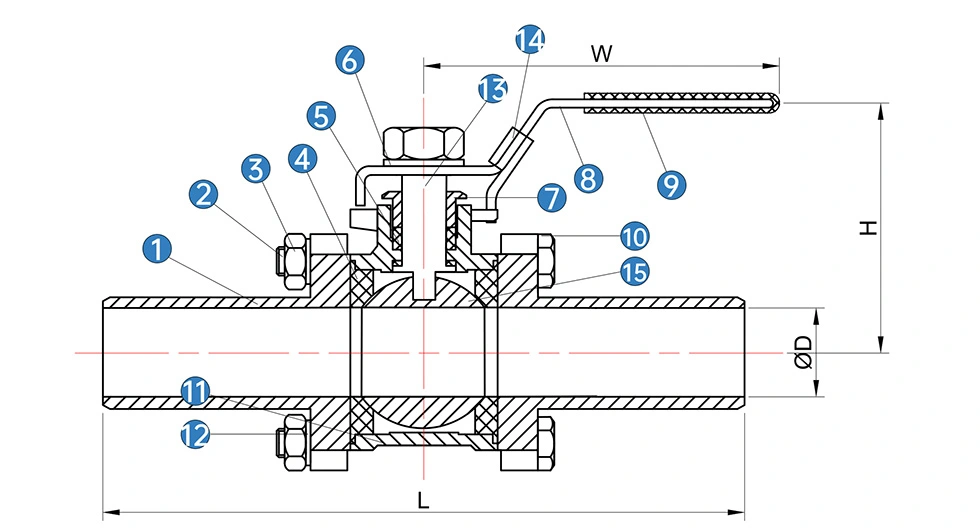

Главне димензије

* Н: крајеви навоја према АНСИ Б 2.1 НПТ
* Б: Крајеви навоја према БС21 БСП

Карактеристике производа

1. Проширени крајеви заварених спојева

Проширени крајеви заваривања пружају додатни простор за заваривање цевовода и помажу да се рад заваривања држи даље од главног тело вентила. Ова конфигурација је корисна за изоловане или укопане цевоводе где вентил треба да се постави ван изолације или на приступачној локацији.

2. Троделна конструкција

Дељено тело омогућава отварање вентила ради прегледа и одржавања. Седишта, заптивке и остало унутрашње компонентама се може приступити када је потребна замена, смањујући потребу за заменом комплетног склопа вентила.

3. 316 Материјали од нерђајућег челика

3ПЦ куглични вентил Велд Ектендед користи АСТМ А351 ЦФ8М (316) за тело и АСТМ А182 Ф316 за куглицу и вретено. Стандардно седиште је РПТФЕ (ПТФЕ+15%фв). Друге комбинације материјала могу се испоручити према потреби услове услуге.

4. Спој чеоног заваривања

Крајеви заваривања прате захтеве АСМЕ Б16.25. Чеоно заварени спој обезбеђује трајни спој између вентила и цевовод, са поступком заваривања и припремом цеви утврђеним важећом спецификацијом цевовода.

Заваривање и монтажа

Пре заваривања проверите величину цеви, димензије крајева заваривања, стање косине и поравнање. Цевовод би требало да буде правилно подупрт како би се спречило прекомерно оптерећење вентила током инсталације. Такође треба пратити процедуре заваривања применљиву спецификацију пројекта.

Проширени крајеви обезбеђују додатно растојање између подручја заваривања и унутрашњости вентила. Одговарајуће заваривање и и даље треба поштовати процедуре за контролу топлоте како би се заштитило седиште, заптивке и друге компоненте осетљиве на топлоту.

Материјали и услови рада

Вентил је одређен за температурни опсег од -25℃ до 150℃ и максимални притисак од 285ПСИ испод наведених условима. Стварне радне границе треба потврдити према величини вентила, медијуму, температури и применљива оцена притисак-температура.

Тело од нерђајућег челика, кугла Ф316 и вретена Ф316 су намењени за компатибилне индустријске медије. Седиште и заптивање Избор материјала треба проверити у односу на стварну течност, температуру и притисак пре наручивања.

Инспекција квалитета

Инспекција материјала

Идентификација материјала и повезани записи о инспекцији могу се обезбедити у складу са захтевима наруџбине. Материјал Извештаји о испитивању су доступни за применљиве конфигурације вентила.

Дименсионал Инспецтион

Димензије вентила и карактеристике заварених крајева се проверавају у складу са наведеним цртежима и захтевима производа. Инспекција може укључити дужину заварених крајева, димензије и опште стање монтаже.

Испитивања притиска и заптивања

Испитивање и инспекција вентила су у складу са захтевима АПИ 598. Испитивања притиска и заптивања се врше да би се проверила перформансе заптивања тела вентила и седишта пре испоруке.

Завршена провера вентила

Завршна инспекција обухвата изглед вентила, монтажу, заштиту крајева заваривања и радно стање. Потребан производ документи се могу припремити по налогу.

Апликације

3ПЦ куглични вентил Велд Ектендед је погодан за индустријске цеви где постоји заварени спој и додатно заваривање потребно је растојање. Типичне примене укључују петрохемијску прераду, системе за нафту и гас, топлотну енергију, третман воде и општа контрола индустријских флуида.

Конфигурација продуженог краја је посебно корисна када се ради о изолацији цевовода, подземној инсталацији или локацији распоред ограничава расположиви простор око тела вентила. Погодност апликације треба потврдити на основу медијум, притисак, температура и спецификација цевовода.

Паковање

Вентили се пакују за извозни транспорт користећи валовите картоне и кутије од шперплоче. Крајеви заваривања су заштићен током паковања да би се смањио ризик од оштећења косих и спојних површина током руковања и пошиљка.

ФАК

1. Која је сврха проширених крајева заваривања на проширеном завару са кугличним вентилом од 3 комада?

Проширени крајеви заваривања обезбеђују додатну удаљеност заваривања између тела вентила и цевовода. Они су корисни за изоловани цевоводи, укопане инсталације и други распореди где се простор заваривања мора позиционирати даље из тела вентила.

2. Који материјал се користи за вентил?

Стандардни материјал каросерије је АСТМ А351 ЦФ8М (316), са АСТМ А182 Ф316 који се користи за куглицу и стабло. Седиште је РПТФЕ (ПТФЕ+15%фв). Остали материјали су доступни на захтев.

3. Који стандард се примењује на крајеве сучеоног заваривања?

Крајеви сучеоног заваривања су специфицирани према АСМЕ Б16.25. Завршни поступак заваривања треба да следи применљиво цевовод или спецификација пројекта.

4. Да ли се вентил може одржавати након инсталације?

Да. Тело од три дела омогућава приступ унутрашњим компонентама ради прегледа и замене. Цевовод мора изоловати и испустити притисак пре одржавања вентила.

5. Које су границе притиска и температуре?

Наведени максимални притисак је 285ПСИ, а температурни опсег је -25℃ до 150℃. Стварни дозвољени рад услови зависе од величине вентила, медијума и применљиве оцене притиска и температуре.

6. Који документи се могу доставити?

Извештаји о испитивању материјала и применљива инспекција или документација о производу могу се обезбедити у складу са вентилом захтеви за конфигурацију и наруџбу.
