АНСИ стандардни вентил са прирубницом

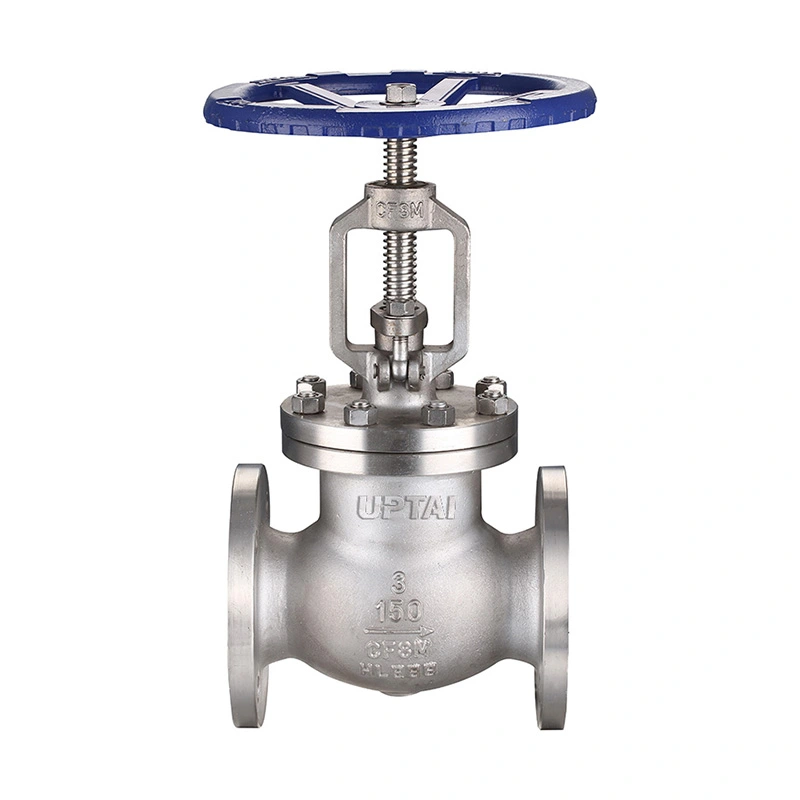

АНСИ стандардни вентил са прирубницом је вентил од нерђајућег челика класе 150 за индустријске цевоводе где је потребна регулација протока и затварање. Његов диск се помера ка и од седишта да би променио површину протока, чинећи вентил погодним за апликације које захтевају више контролисано подешавање протока од једноставног изолационог вентила.

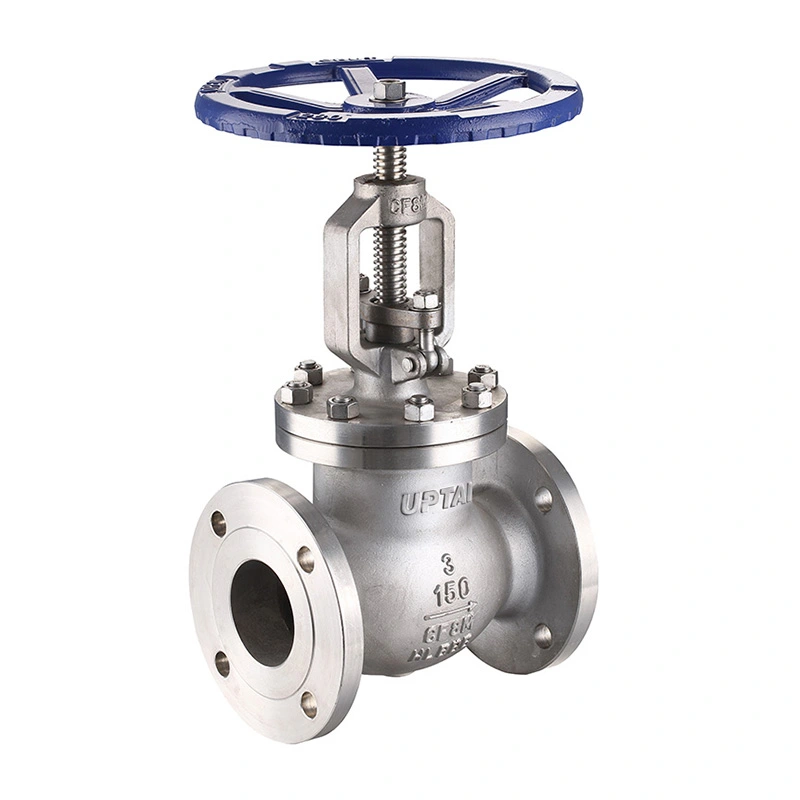

Схангтаи испоручује овај вентил са РФ компатибилним крајевима с прирубницама и ручним точком. Доступна конфигурација укључује ЦФ8/ЦФ8М материјале за тело и диск, Ф304/Ф316 стабљике и наведене опције седишта. Вентил је доступан у величинама од 2" до 18" за индустријске цевоводе и процесну опрему.

Главне димензије

Дизајн вентила

Диск и седиште

Диск се креће дуж осе вентила и затвара се уз седиште како би зауставио проток. Подизањем диска повећава се пролаз протока, док се спуштањем смањује или затвара пролаз. Ово линеарно кретање омогућава да се вентил користи и за пригушивање и за гашење.

Материјали од нерђајућег челика

Тело и диск су доступни у АСТМ А351 ЦФ8 или ЦФ8М. Опције стабла укључују АСТМ А182 Ф304 и Ф316. Наведени материјали седишта су АСТМ А182 Ф304 и АСТМ А351 ЦФ8М са Стелитом 6. Изабрана комбинација материјала треба да одговара медијуму процеса и радној температури.

Рад ручним точком

Ручни точак омогућава ручну контролу положаја диска. Вентил се може отворити, затворити или подесити у средњи положај у складу са захтевима процеса. Ако ручни точак постане тежак за руковање, вентил не треба форсирати.

Прирубнички прикључак

Вентил користи крајеве са прирубницама компатибилне са РФ за повезивање са одговарајућим прирубницама цевовода. Наведени стандард за повезивање је АСМЕ Б16.5, док димензија лицем у лице прати наведени захтев АСМЕ Б16.10.

Прирубничка инсталација омогућава уклањање вентила са цевовода без сечења цеви. Пре уградње проверите величину прирубнице, класу притиска, заптивку, завртње и димензију лицем у лице. Цјевовод треба правилно поравнати како би се избјегло претерано механичко оптерећење вентила.

Притисак и температура

Вентил је специфициран као ЦЛ150 са максималним радним притиском од 285 ПСИ. Оцена притиска и температуре варира у зависности од материјала и радне температуре, тако да је потребно узети у обзир стварне услове рада приликом избора вентила.

Наведени температурни опсег је -29°Ц до +120°Ц. Седиште и друге компоненте за заптивање су посебно важни када се вентил користи близу температурних граница.

За пару, топлу воду, уље, гас и хемикалије, температура медија, притисак и компатибилност материјала треба да се провере у односу на изабрану конфигурацију вентила.

НАЦЕ Сервице

Спецификација укључује НАЦЕ МР0175 / ИСО 15156. Тамо где је вентил намењен за употребу у киселим условима, разреди материјала и примењиви НАЦЕ захтеви морају да одговарају стварним условима рада.

За такве примене, спецификација пројекта може такође дефинисати захтеве за стање материјала, тврдоћу, инспекцију и пратећу документацију.

Апликације

Стеам и комуналне линије:Користи се за подешавање протока и затварање у компатибилним цевоводима за пару, кондензат и помоћне цеви.

Нафта и гас:Користи се у процесним и комуналним водовима где је потребна ручна контрола протока или изолација.

Петрохемијски системи:Погодно за компатибилна уља, гас и процесне течности где је потребно пригушивање или затварање.

Третман воде:Користи се у процесним и помоћним цевоводима за контролу компатибилних вода и течних медија.

Производња енергије:Применљиво на изабране помоћне и помоћне цеви у оквиру специфицираног опсега притиска и температуре.

Опште индустријске цеви:Користи се на процесној опреми, пумпним системима и другим цевоводима који захтевају ручно подешавање протока.

Избор и монтажа

Избор вентила почиње од величине цеви, класе притиска, медија, радног притиска и температуре. Материјали тела, диска, вретена и седишта се затим бирају у складу са условима рада.

За замене, постојећу величину вентила, димензије прирубнице, дужину лицем у лице и радни распоред треба упоредити са новим вентилом пре наручивања.

Током уградње, одржавајте површине прирубница чистима и користите наведену заптивку и вијке. Након што је вентил инсталиран, проверите рад ручног точка и потврдите да диск може да путује кроз свој пуни опсег без абнормалног отпора.

Тестирање и инспекција

Инспекција материјала

Материјали каросерије и украси се проверавају у односу на наведене оцене и информације о поруџбини. Подаци о материјалу се могу доставити по потреби.

Дименсионал Инспецтион

Фаце-то-фаце димензије, димензије прирубница и друге кључне димензије обраде се проверавају у односу на применљиву спецификацију производа.

Испитивање притиска и седишта

Испитивања шкољке и седишта се спроводе у складу са наведеним захтевима инспекције. Резултати испитивања и критеријуми прихватања могу бити документовани у складу са захтевима поруџбине.

Завршна инспекција

Пре испоруке, вентил се проверава за стање тела, површине прирубнице, рад ручног точка, идентификационе ознаке и целокупну монтажу.

Паковање

Површине прирубница и друге прикључне површине су заштићене пре паковања. Вентил је упакован у складу са својом величином и начином транспорта како би се смањио ризик од удара и контаминације током транспорта.

Извозна амбалажа може да садржи картоне, заштитне материјале и кутије од шперплоче у складу са димензијама вентила и захтевима за транспорт. Ознаке производа и отпремна документација могу се припремити према поруџбини.

ФАК

П1: За шта се користи АНСИ стандардни прирубнички вентил?

АНСИ стандардни прирубнички вентил се користи за регулисање и затварање компатибилних флуида у индустријским цевоводима. Дизајн диска и седишта омогућава подешавање пролаза протока током рада, што га чини погодним за апликације где је потребна контрола протока.

П2: Која је разлика између глобус вентила и засун вентила?

Глобус вентил користи диск који се креће према седишту и обично се користи за пригушивање и подешавање протока. Засун помера капију даље од путање протока и генерално се користи за изолацију, а не за континуирано пригушивање.

П3: Зашто се прирубнички крајеви користе на овом вентилу?

Крајеви са прирубницама обезбеђују вијчану везу са цевоводом и омогућавају уклањање вентила ради одржавања без сечења цеви. Обично се користе на индустријским системима цевовода где су потребне стандардизоване димензије прирубнице.

П4: Који материјали су доступни?

Наведена конфигурација укључује ЦФ8/ЦФ8М за тело и диск, Ф304/Ф316 за вретено и наведене опције материјала седишта. Други материјали се могу разматрати према радном медију и температури.

П5: Да ли се вентил може користити за пару?

Да, под условом да су притисак, температура и конфигурација материјала унутар наведених радних граница. Седиште и заптивне материјале треба проверити за стварне услове паре.

П6: Које информације су потребне за одабир исправног вентила?

Важне информације укључују величину цеви, класу притиска, стандард прирубнице, медијум, радни притисак, температуру, захтеве материјала и све НАЦЕ или специфичне захтеве за пројекат.

П7: Како треба одржавати вентил?

Проверите ручни точак, вретено, област паковања, прирубнички спој и стање заптивања током рутинског одржавања. Ако дође до цурења или абнормалног радног отпора, изолујте и смањите притисак у цевоводу пре инспекције.
