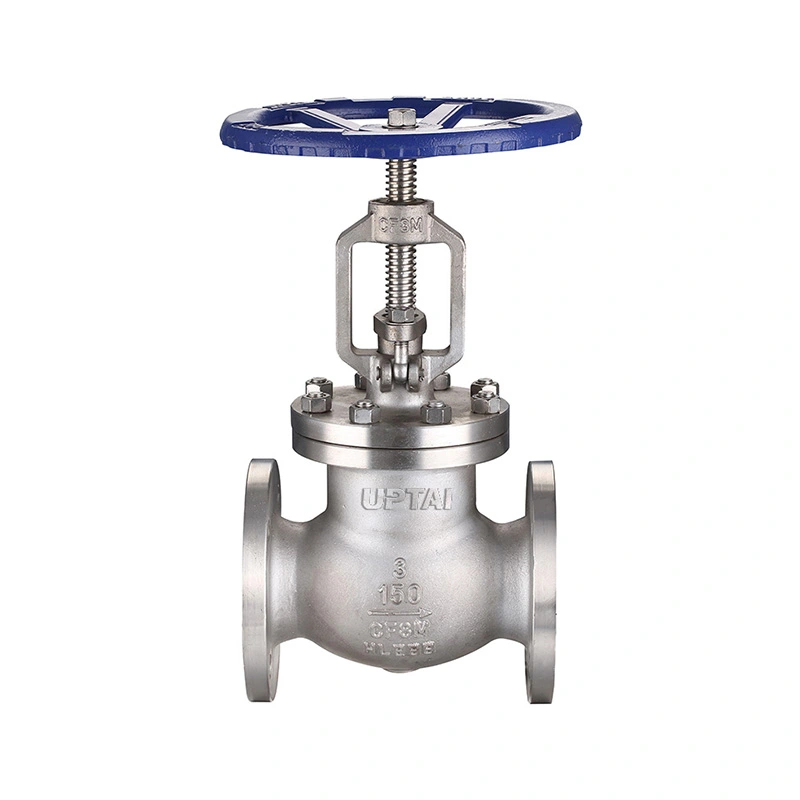

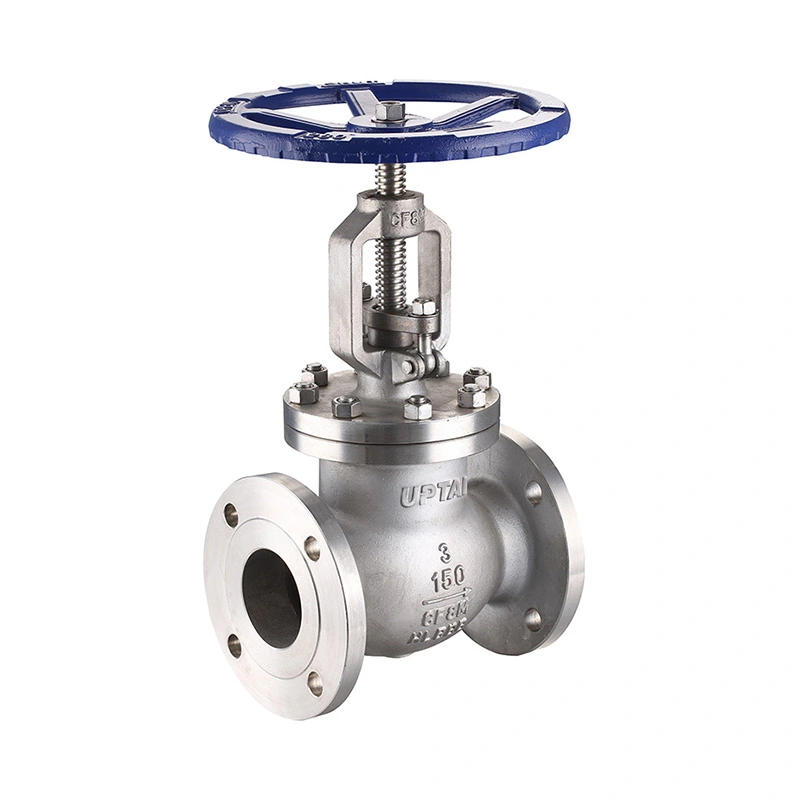

Класа 150 ковани вентил од нерђајућег челика са прирубницом

Класа 150 ковани вентил од нерђајућег челика са прирубницом је ковани вентил од нерђајућег челика за индустријске цевоводе и процесну опрему. Користи диск са линеарним кретањем за затварање и регулацију протока, са РФ компатибилним прирубничким крајевима и ручним точком. Вентил је доступан у величинама од 1/2" до 2" са опцијама материјала Ф304 и Ф316.

Материјали кованог тела, диска, вретена и седишта могу се одабрати према радном медију, притиску и температури. Спецификација вентила такође укључује захтеве НАЦЕ МР0175 / ИСО 15156 за применљиве услове рада.

Главне димензије

Услови изградње и услуге

Тело вентила је направљено од кованог нерђајућег челика АСТМ А182 Ф304 или Ф316. Диск се креће дуж осе вентила и затвара се уз седиште. Окретањем ручног точка мења се положај диска, омогућавајући вентилу да се користи за затварање или контролисано подешавање протока.

Диск је доступан у АСТМ А182 Ф304 или АСТМ А182 Ф316 са опцијом СТЛ#6 као што је наведено у спецификацији. Дршка и седиште су доступни у Ф304 или Ф316. Избор материјала треба да узме у обзир процесну течност, концентрацију, радну температуру и услове корозије.

Вентил је оцењен ЦЛ150 са наведеним максималним радним притиском од 285 ПСИ. Наведени температурни опсег је -29℃ + 425℃. Стварни дозвољени притисак треба проверити у односу на применљиву вредност притиска и температуре на радној температури.

Прирубнички прикључак и примена

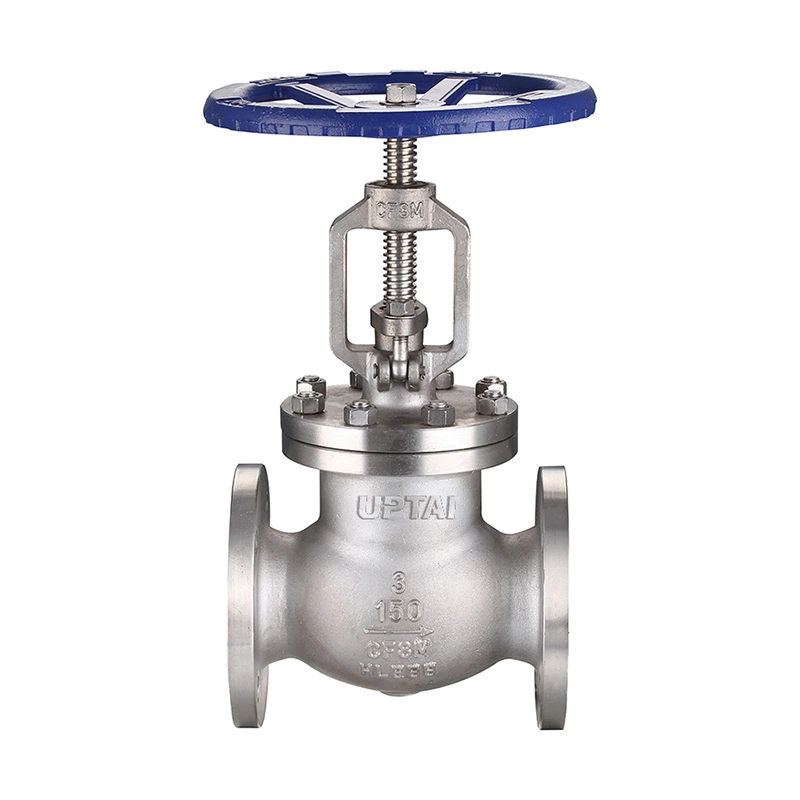

Класа 150 прирубнички вентил од кованог нерђајућег челика користи РФ компатибилне крајеве са прирубницама са АСМЕ Б16.5 специфицираним за стандард повезивања. Прирубнички прикључак омогућава да се вентил причврсти на одговарајућу прирубницу цевовода и уклони када је потребна инспекција или одржавање.

Пре уградње проверите величину прирубнице, класу притиска, заптивку, завртње и димензију лицем у лице. Цјевовод треба правилно поравнати како би се избјегло прекомјерно механичко оптерећење на споју вентила.

Вентил се може користити у нафтној и гасној, петрохемијској, хемијској преради, индустријским комуналним системима и другим системима цевовода где је потребна конструкција од нерђајућег челика и ручна контрола протока. Погодни медијуми могу укључивати воду, пару, ваздух, уље и компатибилне процесне течности у оквиру специфицираних граница притиска, температуре и материјала.

Глобус вентили обично имају већи пад притиска од праволинијских изолационих вентила због унутрашњег пута протока. Када ће се вентил користити за континуирану регулацију протока, потребан проток, пад притиска и радну фреквенцију треба узети у обзир током димензионисања.

Избор, тестирање и најчешћа питања

Приликом наручивања наведите величину вентила, класу притиска, стандард прирубнице, медијум, радни притисак, температуру, материјале кућишта и украса, количину и све посебне захтеве за инспекцију или документацију. За замене, постојећи цртежи вентила, информације са натписне плочице или димензије лицем у лице могу се користити за потврду конфигурације.

Спецификација наводи АПИ 602 за пројектовање и производњу, АСМЕ Б16.10 за димензије лицем у лице, АСМЕ Б16.34 за оцене притиска и температуре и АПИ 598 за испитивање и инспекцију. Инспекција може укључивати верификацију материјала, проверу димензија, испитивање шкољке, испитивање цурења седишта и завршну оперативну инспекцију у складу са важећим захтевима.

Схангтаи производи индустријске вентиле у Вензхоу, Зхејианг, Кина. Производња обухвата машинску обраду, монтажу, испитивање и инспекцију, са документацијом производа која је доступна према захтевима наруџбе.

1. За шта се користи ковани вентил од нерђајућег челика?

Кугласти вентил од кованог нерђајућег челика се користи за ручно затварање и регулацију протока. Линеарно кретање диска омогућава подешавање отвора према потребним условима протока.

2. Која је разлика између глобус вентила и засуна?

Кугласти вентил користи диск који се креће према седишту и погодан је и за затварање и за регулацију протока. Засун користи капију која се помера вертикално и генерално се користи за изолацију када је потпуно отворена или потпуно затворена.

3. Могу ли се одабрати материјали Ф304 и Ф316?

Да. Спецификација наводи АСТМ А182 Ф304 и Ф316 опције за тело, вретено и седиште. Одговарајући материјал треба изабрати према медијуму, температури и условима корозије.

4. Које информације су потребне за избор вентила?

Кључне информације укључују величину вентила, класу притиска, стандард прирубнице, медијум, радни притисак, температуру, захтеве материјала и све НАЦЕ или захтеве за инспекцију. Постојећи цртежи се такође могу обезбедити за потврду замене вентила.

5. Могу ли се испоручити други материјали?

Да. Остали материјали су доступни на захтев. Потребна комбинација материјала треба да буде потврђена у складу са медијумом услуге, условима рада и важећим спецификацијама пројекта.

6. Која је функција прирубничке везе?

Прирубнички прикључак омогућава да се вентил причврсти на одговарајуће прирубнице цевовода. Такође омогућава уклањање вентила из цевовода ради инспекције или одржавања без сечења цеви.

7. Шта је глобусни вентил од кованог нерђајућег челика класе 150?

Комбинује тело вентила од кованог нерђајућег челика са прирубничким крајевима класе 150 и диск механизам са кугличним вентилом. Намењен је за компатибилне индустријске флуиде у оквиру специфицираних граница притиска, температуре и материјала.
