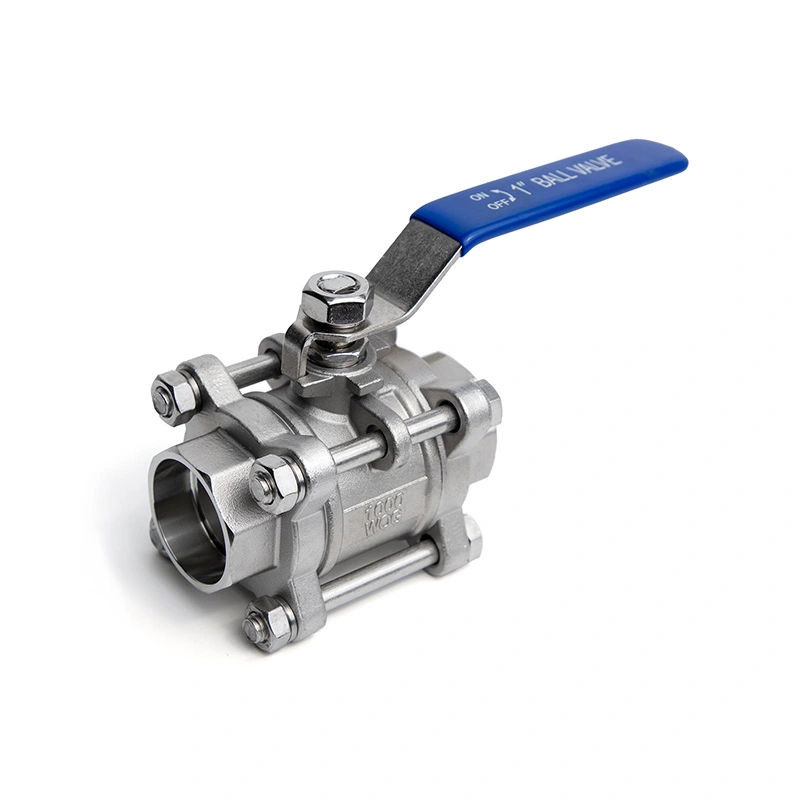

Куглични вентил од нерђајућег челика са завареним крајевима од 3 ком

Куглични вентил од нерђајућег челика са завареним крајевима од 3 комада комбинује троделно тело од нерђајућег челика са крајевима завареним утичницом за компактне, трајне цевоводне везе. Његова подељена конструкција омогућава приступ унутрашњим заптивкама и другим компонентама које се могу сервисирати након што је вентил изолован и под притиском. Пролазни пролаз са пуним портом подржава низак отпор протока, док дизајн са куглицом и седиштем обезбеђује двосмерно затварање за компатибилне течности. Погодан је за цевоводе високог притиска у нафти и гасу, хемијској преради, третману воде и другим индустријским системима.

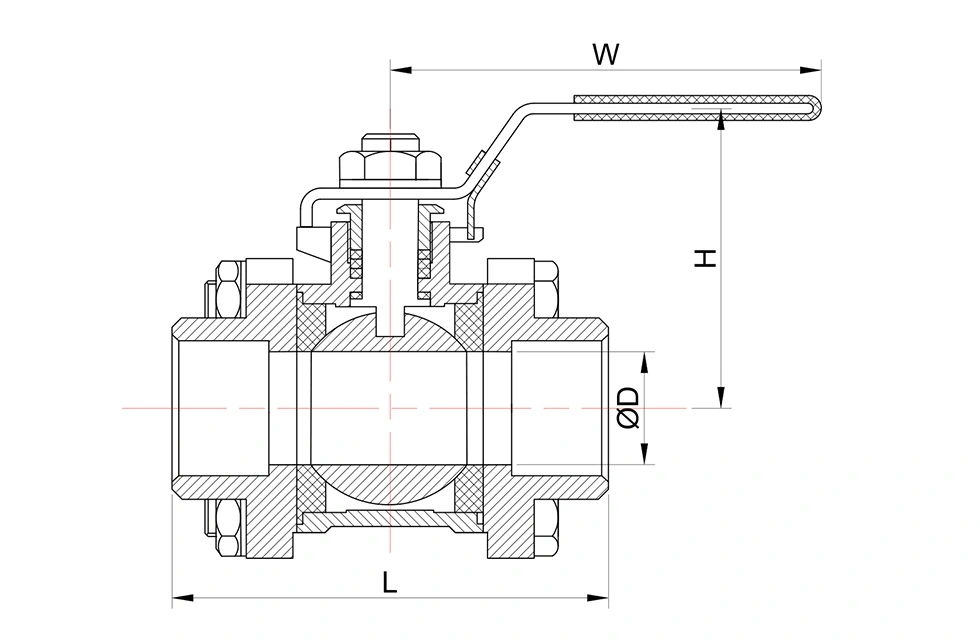

Главне димензије

* Н: Крајеви навоја према АНСл Б 2.1 НПТ
* Б: Крајеви навоја према БС21 БСП

КвВАЛУЕС

Кв (м3/х) = Проток воде у кубном метру на сат који ће створити пад притиска од 1 бар преко вентила.

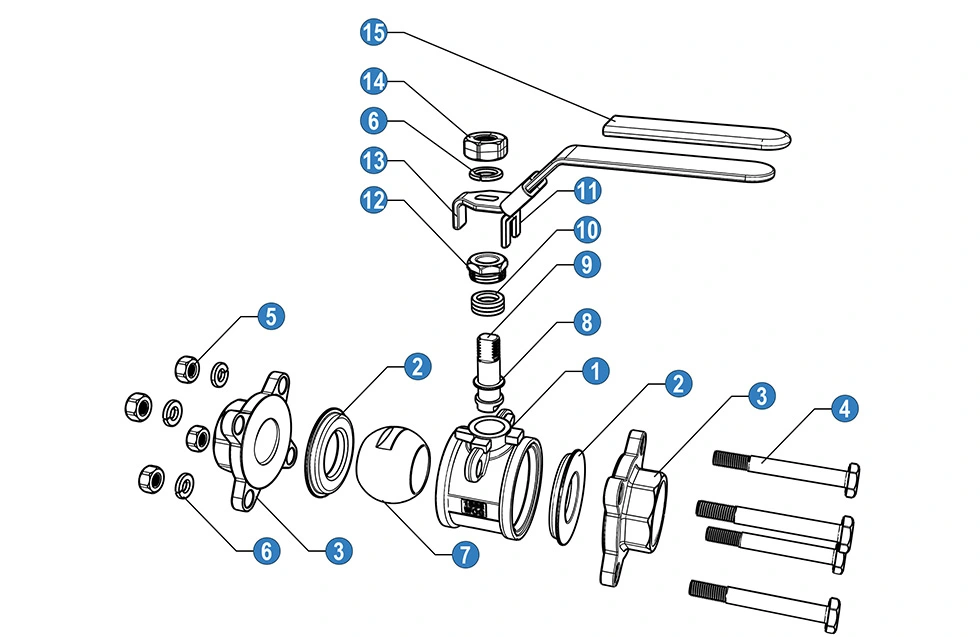

Функције вентила и кључне карактеристике

1. Спој утичница-завар

Заварени крајеви су машински обрађени према наведеним димензијама прикључка за заварену инсталацију са компатибилним цевоводима. Ова веза се обично користи на индустријским линијама малих отвора где је неопходан трајни спој цеви и вентила. Заваривање треба да прати применљиву спецификацију цеви и процедуру.

2. Тело од три дела

Тело са вијцима од три дела омогућава приступ унутрашњим компонентама вентила након што је цевовод изолован и под притиском. Заптивке и други делови који се могу сервисирати могу се прегледати или заменити без замене комплетног вентила.

3. Заптивање кугле и седишта

Лопта се окреће према седишту да отвори или затвори пролаз за проток. Вентил обезбеђује затварање у оба смера протока када су изабрано седиште и заптивни материјали погодни за услове рада. Пролаз за проток такође омогућава да течност прође кроз вентил са ограниченом опструкцијом када је потпуно отворен.

4. Конструкција од нерђајућег челика

Конструкција од нерђајућег челика је доступна за апликације које укључују компатибилне воде, нафту, гас и хемијске медије. При избору материјала треба узети у обзир састав течности, концентрацију, радну температуру, притисак и услове корозије.

О Шангтају

Схангтаи је са седиштем у Вензхоу, Зхејианг, Кина, и производи индустријске вентиле за домаћа и извозна тржишта. Његове производне активности обухватају машинску обраду, монтажу вентила, испитивање притиска, инспекцију и обележавање производа.

Систем управљања квалитетом је сертификован према ИСО 9001, а ЦЕ документација је доступна за применљиве производе. Инспекција може укључити провере улазног материјала, инспекцију у процесу, готову инспекцију вентила и провере пре отпреме у складу са захтевима поруџбине.

За кугласте вентиле са завареним утичницом могу се испоручити различите конфигурације прикључка према потребним димензијама и важећим стандардима. Доступне су конфигурације типа А и типа Б за посебне захтеве, при чему су димензије прикључка потврђене пре производње.

ФАК

1. Која је разлика између спојева утичница и навојних спојева?

Прикључци за заваривање утичнице користе заварени спој између вентила и цеви, док се навојне везе ослањају на одговарајуће навоје цеви. Крајеви са завареним утичницама се обично одређују за цевоводе са малим отвором где је потребан трајни заварени спој. Одговарајући прикључак зависи од стандарда цевовода, притиска, температуре и захтева за уградњу.

2. Да ли су доступне различите конфигурације заваривања утичнице?

Да. Могу се испоручити различите конфигурације заварених утичница у складу са потребним димензијама и важећим стандардима за цевоводе. Захтјеве за тип прикључка и димензије треба потврдити прије производње, посебно за замјенске вентиле и извозне пројекте.

3. Да ли се вентил може отворити за унутрашње одржавање?

Да. Троделно тело се може одвојити након што је цевовод изолован и под притиском, што омогућава преглед или замену унутрашњих заптивки и других компоненти које се могу сервисирати. Вентил не треба растављати док је цевовод под притиском.

4. Који документи су доступни са вентилом?

ИСО 9001 и ЦЕ документација се може обезбедити за применљиве конфигурације. Материјална документација, записи о инспекцији, извештаји о испитивању и нацрти производа такође се могу испоручити према захтевима поруџбине и пројекта.

5. Које су апликације погодне за куглични вентил од нерђајућег челика са завареним крајевима од 3 ком?

Вентил се може користити за компатибилне флуиде у нафти и гасу, петрохемији, хемијској преради, третману воде, производњи електричне енергије и општим индустријским цевоводима. Материјал, седиште и компоненте за заптивање треба изабрати према стварном медијуму, притиску и температури.

6. Које информације су потребне за избор вентила?

Кључне информације обухватају величину вентила, називни притисак, димензије заваривања утичнице, радни медијум, радни притисак, температуру, материјале тела и заптивке, количину и применљиве стандарде. За пројекте замене, постојећи цртежи вентила или информације о димензијама такође се могу дати за потврду.
