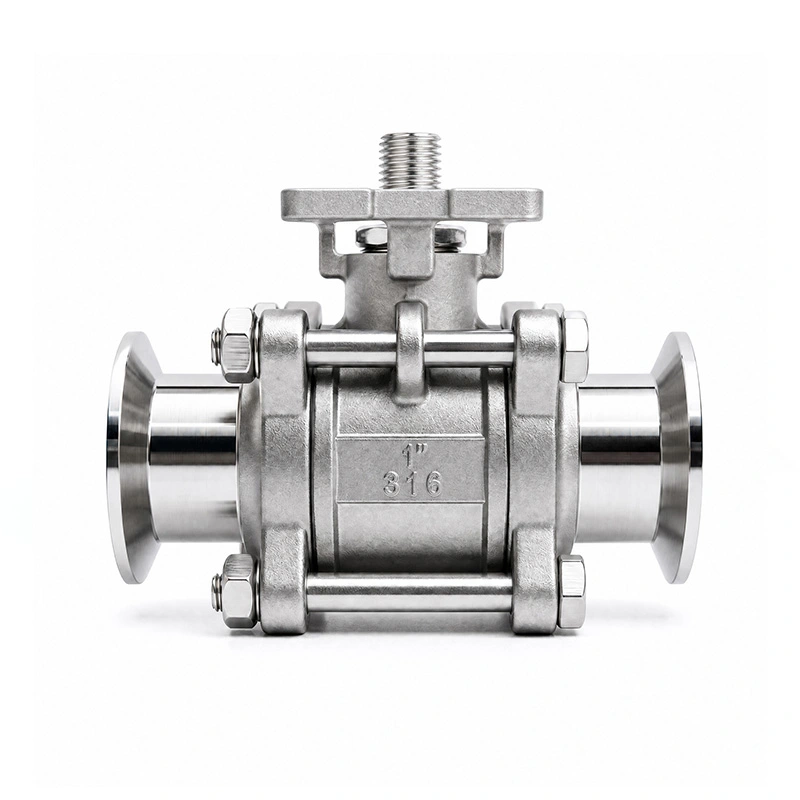

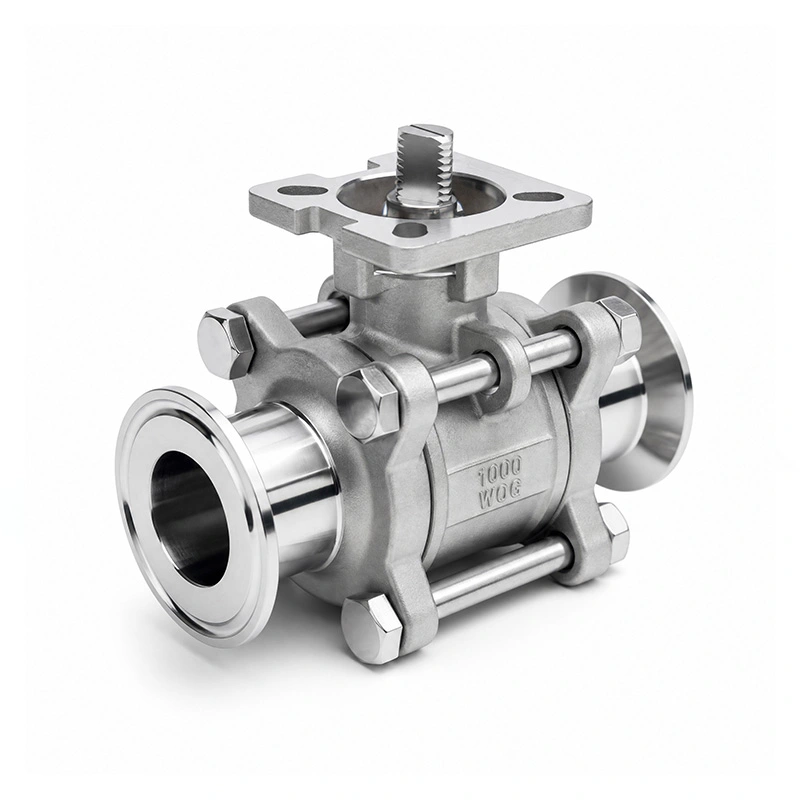

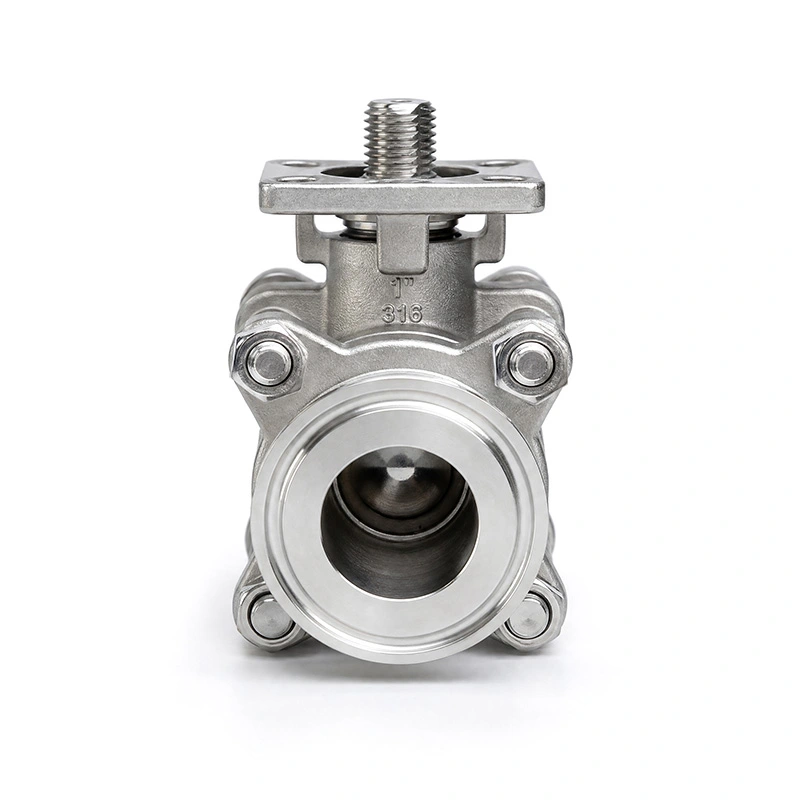

3ПЦ потпуно инкапсулирани куглични вентил са три стезаљке са ИСО 5211 монтажном подлогом

3ПЦ потпуно инкапсулирани куглични вентил са три стеге са ИСО 5211 монтажном подлогом користи тело вентила од три дела са прикључцима са три стезаљке за санитарне и процесне системе цевовода. Троделна конструкција омогућава приступ унутрашњим компонентама након што је цевовод изолован, док ИСО 5211 монтажна подлога обезбеђује стандардизовани интерфејс за инсталацију пнеуматског или електричног актуатора. Ова конфигурација је погодна за системе за контролу флуида где су потребни санитарни прикључци и аутоматизован рад вентила.

Главне димензије

Кључне карактеристике дизајна

Троделна конструкција вентила

Тело од три дела се састоји од централног дела вентила и два крајња дела. Након што је цевовод правилно изолован и вентил је под притиском, тело се може отворити ради прегледа или замене унутрашњих компоненти. Ова структура је корисна за апликације где је потребно периодично одржавање седишта, заптивки или других унутрашњих делова.

Три-цламп Цоннецтион

Прикључци са три стезаљке користе распоред стезаљки и заптивки уместо навојних или прирубничких спојева. Овај начин повезивања омогућава постављање или уклањање вентила без заваривања вентила директно у цевовод. Применљиви материјал заптивке и димензије прикључка треба изабрати у складу са процесним медијумом, температуром и спецификацијом цеви.

ИСО 5211 Монтажа актуатора

The 3PC Fully Encapsulated Tri-clamp Ball Valve with ISO 5211 Mounting Pad is designed with an ISO 5211 actuator mounting interface on the valve. This allows compatible pneumatic or electric actuators to be mounted directly to the valve without relying on a separate conventional mounting arrangement. Избор актуатора треба да буде усклађен са величином вентила, радним обртним моментом и захтевима управљања системом.

316 влажне компоненте од нерђајућег челика

Тело је наведено као АСТМ А351 ЦФ8М (316), док су кугла и стабљика специфицирани као АСТМ А182 Ф316. Ови материјали од нерђајућег челика су погодни за низ индустријских примена течности где су компатибилност материјала и отпорност на корозију важна разматрања. РПТФЕ седиште комбинује ПТФЕ са 15% пунила и треба га проценити у односу на стварну медијум и радну температуру пре избора.

Апликације

3ПЦ потпуно инкапсулирани куглични вентил са три стезаљке са ИСО 5211 монтажном подлогом може се користити у системима цевовода који захтевају компактни запорни вентил, прикључке у санитарном стилу и опционо аутоматизовано активирање. Типичне области примене укључују:

Општа обрада течности

Руковање хемијским течностима

Постројења за пречишћавање воде

Лака индустријска производња

Аутоматизовани системи цевовода

Инсталација и рад

Инсталација са три стезаљке

Пре уградње, потврдите да величина вентила, димензије прикључка, материјал заптивке и захтеви за притисак и температуру одговарају спецификацији цевовода. Поставите вентил између спојева Три-стезаљке, поставите одговарајућу заптивку и причврстите спој стегом. Пре него што систем буде под притиском, треба проверити да ли је прикључак исправно поравнат.

Инсталација актуатора

ИСО 5211 подлога за монтажу обезбеђује интерфејс за компатибилне пнеуматске или електричне актуаторе. Проверите шаблон монтаже актуатора, димензије осовине и потребан радни момент пре уградње. Погон треба инсталирати и подесити према упутствима произвођача вентила и актуатора.

Одржавање

Пре одржавања, изолујте вентил од цевовода и отпустите сав преостали притисак. Троделна конструкција омогућава отварање тела вентила ради прегледа куглица, седишта, вретена и заптивних компоненти. Замените истрошене компоненте одговарајућим деловима и проверите заптивање вентила и радно стање пре него што га вратите у рад.

Разматрање избора

Када бирате овај вентил за нови систем цевовода, узмите у обзир радни медијум, притисак, температуру, величину цеви, димензије прикључка и потребан начин активирања. Седиште вентила и заптивне материјале треба проверити на компатибилност са процесном течношћу. За аутоматизоване примене, актуатор треба изабрати у складу са радним моментом вентила и контролним захтевима система.

ФАК

П1: За шта се користи 3ПЦ потпуно инкапсулирани куглични вентил са три стезаљке са ИСО 5211 монтажном подлогом?

Потпуно инкапсулирани куглични вентил са три стеге са ИСО 5211 подлогом за монтажу користи се за контролу течности у цевоводима где је потребно тело вентила од три дела, прикључак са три стезаљке и интерфејс за монтажу актуатора. Може се конфигурисати за ручни рад или комбиновати са одговарајућим пнеуматским или електричним актуатором за аутоматизовану контролу.

П2: Шта пружа ИСО 5211 подлога за монтажу?

ИСО 5211 подлога за монтажу обезбеђује стандардизовани интерфејс за монтажу актуатора. Компатибилни пнеуматски или електрични актуатори се могу монтирати у складу са важећим ИСО 5211 монтажним димензијама, у зависности од величине актуатора и захтева обртног момента вентила.

П3: Које су предности троделне конструкције?

Троделна конструкција омогућава приступ унутрашњим компонентама вентила након што је цевовод изолован и под притиском. Ово може да поједностави преглед и замену седишта, заптивки и других компоненти које се могу сервисирати у поређењу са потпуно затвореним једноделним телом.

П4: Који материјали се користе за овај вентил?

Тело је АСТМ А351 ЦФ8М (316), док су лопта и стабло АСТМ А182 Ф316. Седиште је РПТФЕ (ПТФЕ+15%фв). Друге конфигурације материјала доступне су на захтев.

П5: Да ли се овај вентил може користити са пнеуматским или електричним актуаторима?

Да. Интерфејс за монтажу ИСО 5211 је дизајниран за инсталацију актуатора. Одговарајући актуатор треба изабрати према величини вентила, радном моменту, притиску, температури и захтевима система управљања.

П6: Шта треба проверити пре наручивања?

Потврдите потребну величину вентила, димензије прикључка, радни притисак, температуру, процесни медијум, материјал седишта и начин активирања. За аутоматизоване системе, такође треба потврдити образац монтаже актуатора и потребан обртни момент.
